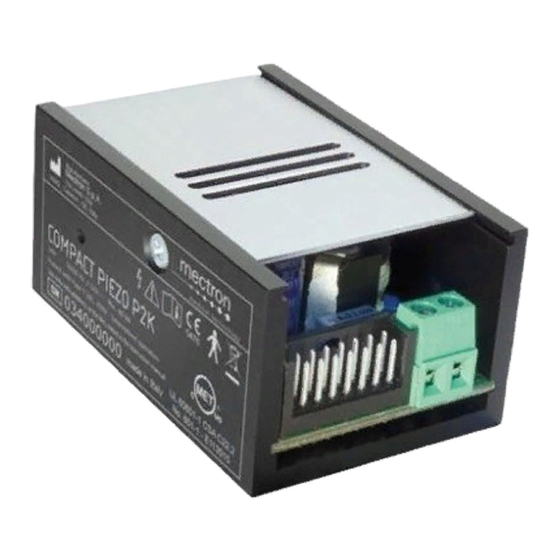

mectron compact piezo led Manual
Hide thumbs
Also See for compact piezo led:
- Use and maintenance manual (52 pages) ,
- Installation manual (44 pages) ,
- Use and maintenance manual (29 pages)
Subscribe to Our Youtube Channel
Related Manuals for mectron compact piezo led
Summary of Contents for mectron compact piezo led
- Page 1 Collegamenti compact piezo led Compact piezo led conections 0476...
-
Page 2: Table Of Contents
Abilitazione pedale con segnale negativo ................7 Abilitazione pedale con segnale positivo ..................7 Collegamenti............................7 Collegamenti fissi ........................7 Collegamento cordone ......................8 Cablaggi.disponibili..........................8 Collegamento.cordone.ablatore.....................12 Installazione.............................13 Dimensioni modulo .........................13 Dati.tecnici............................14 collegamenti compact piezo led... -
Page 3: Alimentazione
Per alimentare il modulo in V collegare sul pin 14 il positivo e sul pin 15 il negativo. Collegare i pin 8 e 9 per inserire la capacita’ filtro. Rispettare i valori di targa per quanto riguarda tensioni e correnti. collegamenti compact piezo led... -
Page 4: Regolazione.potenza
Collegare il potenziometro da 10 K tra i pin 6 e 10 e una resistenza di settaggio da 20 K 1/8W 1% tra i pin 12 e 10. La massima potenza corrisponde a resistenza 0. Potenziometro 10 Kohm lineare Resistence 20 Kohm 1/8 W 1% collegamenti compact piezo led... -
Page 5: Regolazione Potenza Potenziometro 4,7 Kohm
La modulazione della potenza puo’ essere eseguita con una tensione variabile compresa tra 0 e 5 Volts applicata tra i pin 6 e 10 (massa). Collegare una resistenza di settaggio da 82 K 1/8W 1% tra i pin 12 e 10. 0-5V 1mA Resistenza 82 Kohm 1/8 W 1% collegamenti compact piezo led... -
Page 6: Regolazione Potenza 0-10V
Collegare una resistenza di settaggio da 10 K 1/8W 1% tra i pin 12 e 10. 0-10V 1mA Resistenza 10 Kohm 1/8 W 1% Controllo Controllo.elettrovalvola Collegare unÕelettrovalvola a 24 V 2,5 W sui pin 5 e 8. Elettrovalvola (optional) 24 V 2,5W collegamenti compact piezo led... -
Page 7: Abilitazioni
Il consenso di pedale deve essere applicato ai pin 10 e 7. Pedale Abilitazione.pedale.con.segnale.positivo Il consenso di pedale deve essere applicato ai pin 8 e 11. Pedale Collegamenti Collegamenti.fissi I pin 1 e 16 devono essere sempre collegati. collegamenti compact piezo led... -
Page 8: Collegamento Cordone
2,2 K lineare Alimentazione Giallo 24 V 50/60 Hz o Pedale Fusibile 32 V Giallo Minimo 40VA T 2 A Elettrovalvola (optional) 24 V 2,5W Verde Cordone manipolo ablatore Verde 8 7 6 5 4 3 2 1 collegamenti compact piezo led... - Page 9 T 2 A 32 V Giallo Minimo 40VA Porta Fusibile, fusibile, pedale e Elettrovalvola faretra non sono compresi nella (optional) fornitura Mectron 24 V 2,5W Verde Cordone manipolo ablatore Verde 8 7 6 5 4 3 2 1 collegamenti compact piezo led...
- Page 10 24 V 50/60 Hz o Pedale Fusibile 32 V Giallo Minimo 40VA Potenziometro T 2 A 4,7 K lineare Resistenza Cordone manipolo ablatore 39 K 1/8 W 1% 8 7 6 5 4 3 2 1 collegamenti compact piezo led...
- Page 11 Pedale Mectron Potenziometro 2,2 K lineare Fusibile Alimentazione Giallo 32 V Faretra T 2 A Giallo Minimo 40VA Cordone manipolo ablatore 8 7 6 5 4 3 2 1 collegamenti compact piezo led...
-
Page 12: Collegamento.cordone.ablatore
Non cablare il filo rosso e nero, del cordone manipolo ablatore, insieme ad altri cavi. Se occorrono collegamenti lunghi per l’alimentazione, utilizzare fili di sezione adeguata, ad esempio 1,5 mm Filo Rosso Cordone manipolo Filo Nero collegamenti compact piezo led... -
Page 13: Installazione
Installazione Dimensioni.modulo In figura 4 sono riportate le misure di ingombro del modulo. Per il fissaggio del modulo sono stati predisposti due fori cechi (Rif. A-B). 42 mm 46 mm collegamenti compact piezo led... -
Page 14: Dati.tecnici
Il LED si spegne tre secondi dopo il rilascio del pedale Uscita.controllo.elettrovalvola:.. 24 V 2,5W Alimentazione.acqua: Regolazione secondo il tipo di montaggio. Le indicazioni che appaiono su questa pubblicazione non sono vincolanti e possono essere modificate senza preavviso. collegamenti compact piezo led... - Page 15 led...
- Page 16 ................21 Footswitch consent with positive signal ..................21 Connections.............................22 Fixed Connectionsl .........................22 Connecting cord ........................22 Available.wiring.diagrams......................23 Connecting.the.scaler.handpiece.cord..................26 Installation............................27 Module dimensions .........................27 Technical.data..........................27 compact piezo led connections...
-
Page 17: Power
For powering the module in V , connect the positive to pin 14 and the negative to pin 15. Connect pins 8 and 9 in order to insert the filter capacity. Observe the plate values as far as voltage and current are concerned. compact piezo led connections... -
Page 18: Power.regulation
Connect the potentiometer of 10 K between pins 6 and 10 and a setting resistance of 20 Kohm 1/8W 1% between pins 12 and 10. The maximum power corresponds to resistance 0. Potentiometer 10 K linear Resistence 20 K 1/8 W 1% compact piezo led connections... -
Page 19: Power Regulation Potentiometer 4.7 K
The power modulation can be carried out with a variable voltage between 0 and 5 Volts applied between pins 6 and 10 (earth). Connect a setting resistance of 82 K 1/8W 1% between pins 12 and 10. 0-5V 1mA Resistence 82 K 1/8 W 1% compact piezo led connections... -
Page 20: Power Regulation 0-10V
Connect a setting resistance of 10 K 1/8W 1% between pins 12 and 10. 0-10V 1mA Resistence 10 K 1/8 W 1% Controls Solenoid.valve.control Connect a solenoid valve at 24 V 2,5 W to pins 5 and 8. Solenoid valve (optional) 24 V 2,5W compact piezo led connections... -
Page 21: Consents
Consents Footswitch.consent.with.negative.signal. The footswitch consent must be connected to pins 10 and 7. Footswitch Footswitch.consent.with.positive.signal The footswitch consent must be connected to pins 8 and 11. Footswitch compact piezo led connections... -
Page 22: Connections
Connections Fixed.Connectionsl Pins 1 and 16 must be always connected. Connecting.cord Connect the handpiece cord wires to terminal M2 and connector CN2 respecting the polarity Black Scaler handpiece cord Violet Gray compact piezo led connections... -
Page 23: Available.wiring.diagrams
Available wiring diagrams Diagram.A Power (24V or 32 V and consent are footswitch controlled. Fuse holder, fuse and footswitch are Potentiometer not included in Mectron’s supply 2.2 K linear Supply voltage Yellow 24 V 50/60 Hz o Footswitch Fuse 32 V... - Page 24 2.2 K linear Supply voltage Quiver Fuse Yellow 32 V T 2 A Minimum 40VA Yellow Footswitch Negative Solenoid valve Brown (optional) 24 V 2,5W Green Scaler handpiece cord Green 8 7 6 5 4 3 2 1 compact piezo led connections...
- Page 25 Mectron’s supply Potentiometer 2,2 K linear Fuse Yellow Supply voltage Quiver 32 V T 2 A Yellow Minimum 40VA Scaler handpiece cord 8 7 6 5 4 3 2 1 compact piezo led connections...
-
Page 26: Connecting.the.scaler.handpiece.cord
Do not put the scaler handpiece cord’s red and black wires with other wires. If long connections are necessary for powering, use wires with a suitable cross section like, for instance, 1.5 mm Black Handpiece cord wire wire compact piezo led connections... -
Page 27: Installation
3 seconds after the foot pedal is released Solenoid.valve.control.output:.. 24 V 2,5W Water.supply: Adjustable according to assembling type The information given in this manual is not binding and can be modified without prior notice. compact piezo led connections... - Page 28 Rivenditore - Reseller - Wiederverkäufer - Revendeur - Revendedor manufacturer: Mectron S.p.A. Via Loreto 15/A 16042 Carasco (Ge) Italy Tel. +39 0185 35361 Fax +39 0185 351374 www.mectron.com e-mail: mectron@mectron.com...
