Regolazione.potenza.potenziometro.4,7.Kohm
Collegare il potenziometro da 4,7 K tra i pin 6 e 10 e una resistenza di settaggio da 39 K 1/8W 1%
tra i pin 12 e 10.
La massima potenza corrisponde a resistenza 0.
Regolazione.potenza.0-5V
La modulazione della potenza puo' essere eseguita con una tensione variabile compresa tra 0 e 5
Volts applicata tra i pin 6 e 10 (massa).
Collegare una resistenza di settaggio da 82 K 1/8W 1% tra i pin 12 e 10.

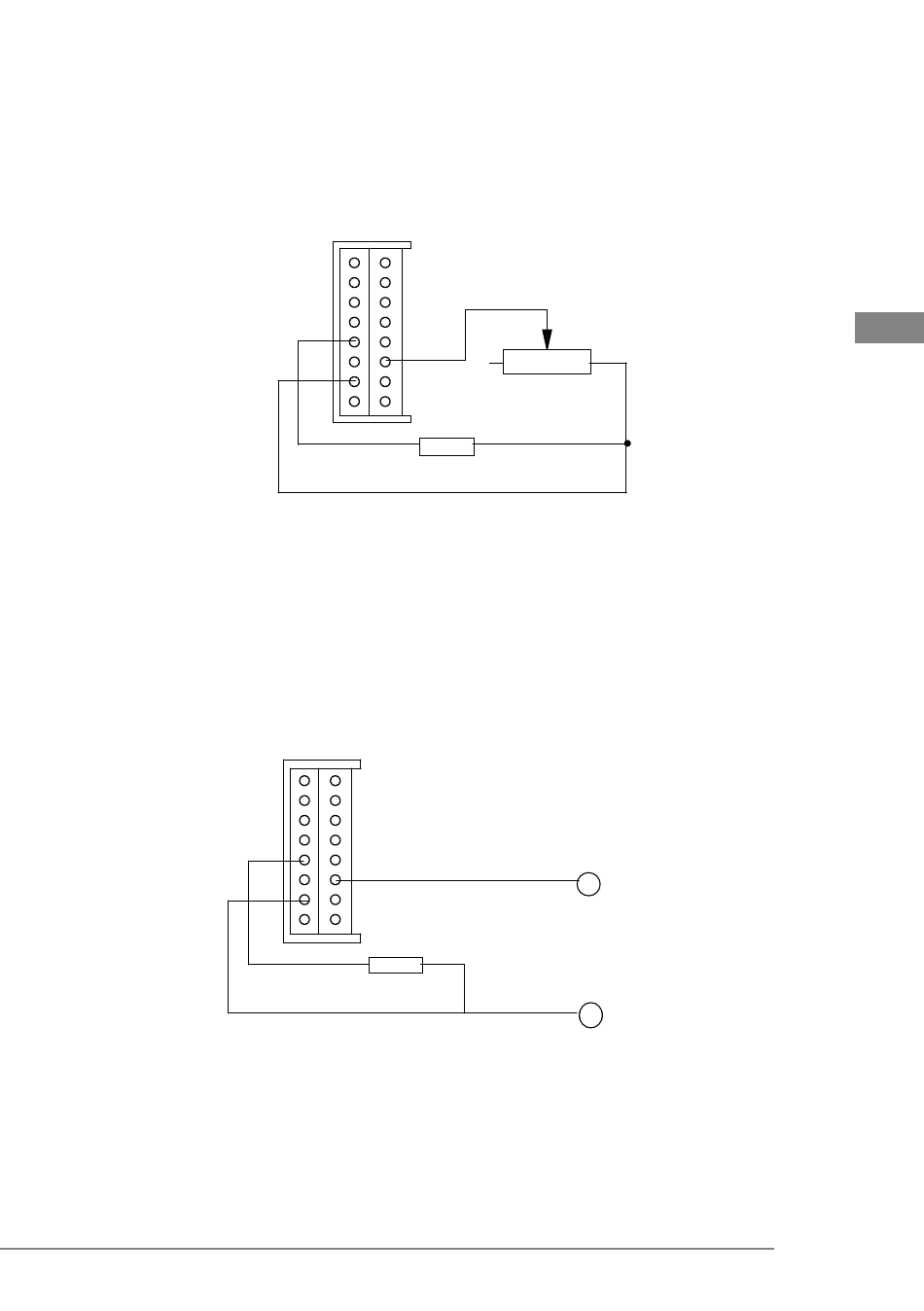

collegamenti compact piezo led
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza
39 Kohm1/8 W 1%
16
1
15
2
14 3
13 4
12 5
11 6
7
10
8
9
Resistenza
82 Kohm 1/8 W 1%
Potenziometro
4,7 Kohm lineare
+
0-5V 1mA
-
