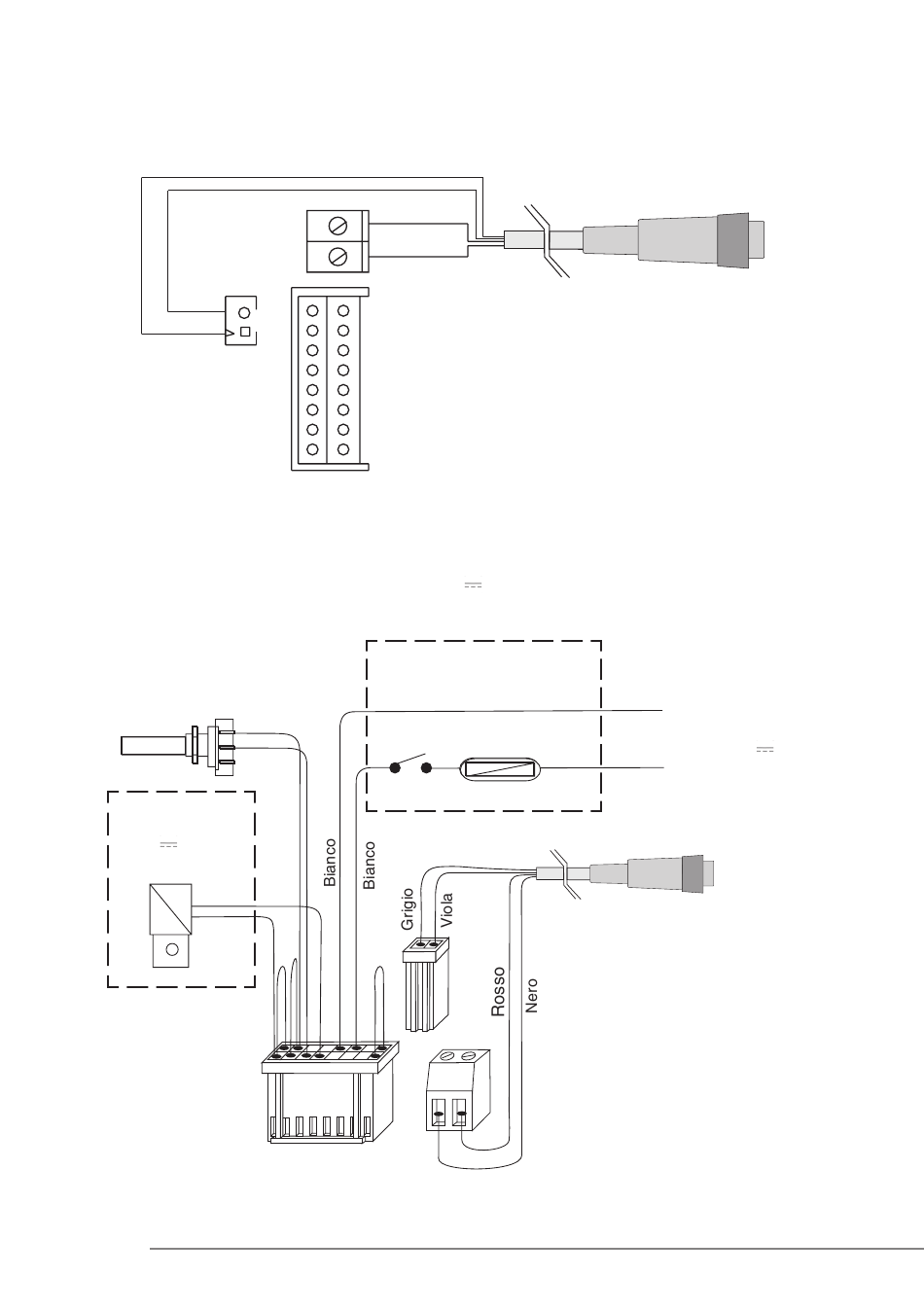

Collegamento.cordone
Collegare i fili del cordone sul morsetto M2 e il connettore CN2 rispettando la polarita'.
Viola
Grigio
- Schema.A L'alimentazione (24V
Potenziometro
2,2 K lineare
Giallo
Giallo
Elettrovalvola
(optional)
24 V 2,5W
Verde
Verde
8
Rosso
Nero
~ o 32 V ) e il consenso sono forniti dal pedale.
Porta Fusibile, fusibile e
pedale non sono compresi
nella fornitura Mectron
Pedale
1 2
9 16
8 7 6 5 4 3 2 1
Cordone manipolo ablatore
Cablaggi disponibili
Fusibile
T 2 A
Cordone manipolo ablatore
collegamenti compact piezo led
Alimentazione
~
24 V 50/60 Hz o
32 V
Minimo 40VA
