4.2.10 Modo de visualización
Pulse SHIFT + DISP para cambiar el modo de visualización.
El instrumento tiene tres modos de visualización:
Visualización directa (DIR)
--- El valor actual medido se muestra en la pantalla;
Visualización de la desviación absoluta ( )
– Se muestra en pantalla la desviación
absoluta entre el valor medido y el valor nominal;
Visualización del porcentaje de desviación (%)
– Se muestra en pantalla el
porcentaje de desviación entre el valor medido y el nominal.
Estos modos de visualización funcionan solamente con los parámetros primarios, no con
los secundarios.
El cambio del modo de visualización está relacionado con el modo de tolerancia de los
parámetros primarios:
Cuando el modo de tolerancia es en valor absoluto (ABS) o El modo de visualización
cambia entre DIR y
Cuando el modo de tolerancia es en porcentaje (PER) o El modo de visualización cambia
entre DIR y %.
Por ejemplo:
1. El modo de visualización actual es DIR, y el símbolo "DIR" se muestra en la pantalla LCD,
como se ve en la figura 4-5.

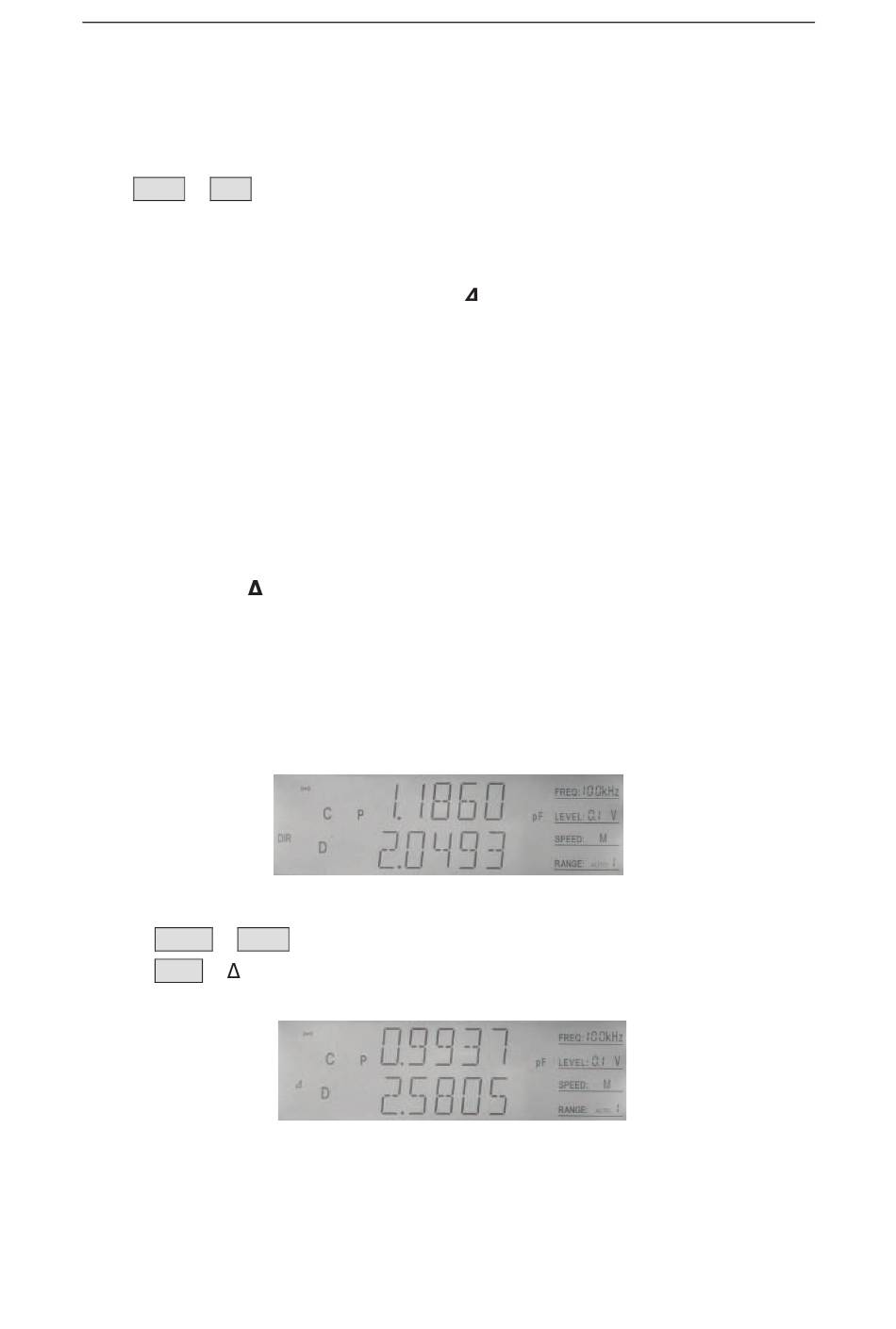

Figura 4-5 Modo de visualización directa
2. Pulse SHIFT , "SHIFT" se muestra en la esquina izquierda.
3. Pulse DISP , " " o "%" se muestra en la pantalla, como se ve en la figure 4-6.
Figura 4-6 Modo de visualización de desviación absoluta
)Nota: Vea la configuración de la lista de límites para el modo de tolerancia.
