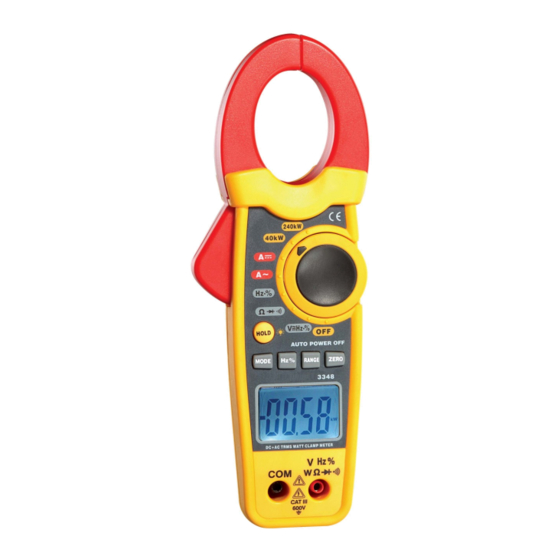

- Page 1 ADInstruments Manual de Usuario Pinza vatimétrica AC+DC True RMS AD3348 Copyright © Abacanto Digital SA, Reservados todos los derechos.
- Page 2 Abacanto Digital SA, se reserva el derecho de modificar o cambiar parte o todas las especificaciones y políticas de precios sin previo aviso. Por la presente no seremos responsables de accidentes y daños causados al equipo o al usuario causados por operación indebida. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
-
Page 3: Table Of Contents
AD Instruments _______________________________________________________________________________ Contenido Precauciones de seguridad……………………………………………………………………..…….4 Descripción del equipo ……….…………………..………….………………………………………..6 Especificaciones ……………………………………………………………………………………………7 Operación……………………………………………………….………………………..…………………...9 Mantenimiento……………………………………………………….…………………………………...14 Garantía……………………………………………………………………………………………………….15 ©Copyright Abacanto Digital SA. Manual de usuario AD3348... -
Page 4: Precauciones De Seguridad
Proporcionar la ventilación adecuada. No utilizar en condiciones de humedad elevada. No utilizar en una atmósfera que pueda resultar explosiva. Mantener las superficies del producto limpias y secas. ©Copyright Abacanto Digital SA. Manual de usuario AD3348... - Page 5 Valores máximos de entrada Función Entrada máxima DC+AC W 240KW A AC,A DC 1000A V DC, V AC 600V DC/AC Resistencia, Diodos, Continuidad, 250V DC/AC Frecuencia, Ciclo Trabajo. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
-
Page 6: Descripción Del Equipo
– Modo de prueba de diodos. 6. ·))) – Zumbador de continuidad. 7. HOLD – Modo de retención de datos. 8. KW, µ m, V, A, K, M, Ω – Unidades de medida. - Indicador de batería. ©Copyright Abacanto Digital SA. Manual de usuario AD3348... -
Page 7: Especificaciones
Anchura de pulso: 100µs - 100ms, Frecuencia: 5.000Hz ~ 100.0kHz Potencia AC ± (2.5% + 5 dígitos) 40KW (0-250 V,0 - 400A, 50/60Hz TRMS) Potencia AC 240KW ± (2.5% + 5 dígitos) (0-600V,0-400A, 50/60Hz TRMS) ©Copyright Abacanto Digital SA. Manual de usuario AD3348... - Page 8 Seguridad: Para uso en interior en conformidad con la Categoría II, Grado de Polución 2. La Categoría II incluye niveles de locales, electrodomésticos, equipos portátiles, etc., con sobre-tensiones transitorias menores que las de la Cat. III ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
-
Page 9: Operación
5. Seleccione el rango adecuado de potencia 40 KW (0-250 V, 0-400ª) o 240 KW (0-600 V, 0-400 A). 6. Lea el valor mostrado en el pantalla en KW (AC + DC). ©Copyright Abacanto Digital SA. Manual de usuario AD3348... - Page 10 3. Seleccione AC o DC con la tecla de MODE. 4. Conecte las puntas de prueba en paralelo con el circuito bajo prueba. 5. Lea el valor de la tensión en la pantalla LCD. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 11 0 mV, mientras que un diodo abierto hará que se muestre en pantalla el símbolo “OL” con ambas polarizaciones. Punta Punta Punta Punta Roja Negra Negra Roja Polarización Directa Polarización Inversa ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 12 NOTA: La característica de retención de datos se activará al tiempo que se activa la función de retro-iluminación. Pulse de nuevo la tecla HOLD para salir del modo de retención pero continuar con la pantalla retro-iluminada. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 13 Pulse durante dos segundos esta tecla RANGE para volver al modo de rangos automáticos. El modo manual no funciona con las funciones de Corriente AC /DC, Potencia, Diodos y continuidad. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
-
Page 14: Mantenimiento
Afloje el tornillo de la tapa de la batería con un destornillador de estrella y quite la tapa. Quite las batería y sustitúyala por otra de igual tipo, o sea 9 V alcalina. Vuelva a colocar la tapa y fíjela con el tornillo ©Copyright Abacanto Digital SA. Manual de usuario AD3348... -
Page 15: Garantía
©Copyright Abacanto Digital SA. Manual de usuario AD3348... - Page 16 Do not apply voltage to meter when resistance function is selected. Set the function switch OFF when the meter is not in use. WARNINGS Set function switch to the appropriate position before measuring. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 17 4. Mode select button 5. Hz/% button 6. LCD display 7. COM input jack 8. Rotary Function swith 9. ZERO button 10. Range select button 11. V jack 12. Battery compartment on rear ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 18 100.0kHz Duty Cycle 0.5 to 99.0% r(1.2% reading + 2 digits) Pulse width: 100µs - 100ms, Frequency: 5.000Hz ~ 100.0kHz AC WATT 40KW ± (2.5% + 5 digits) (0-250 V,0-400A, 50/60Hz TRMS) ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 19 229x80x49mm/303g Safety For indoor use and in accordance with Overvoltage Category II, Pollution Degree 2. Category II includes local level, appliance, portable equipment, etc., with transient overvoltages less than Overvoltage Cat. III ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 20 Select AC or DC with the MODE button. DC/AC Voltage Measurements 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive V terminal. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 21 3. Touch the test leads to the capacitor to be tested. 4. Read the capacitance value in the display Frequency or % duty cycle measurements Set the function switch to the V position. ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
- Page 22 AC/DC Current ,Watt, Diode and Continuity check functions Battery Replacement 1. Remove the one rear Phillips head screw 2. Open the battery compartment 3. Replace the Requires one “9V” battery (NEDA1604, 6F22 006P) 4. Re-assemble the meter ©Copyright Abacanto Digital SA. Manual de usuario AD3348...
