INSTALLATION ÉLECTRIQUE
25.2

Affectation des broches des raccordements

52
Les sections de fils du câble d'alimentation fournir par l'utilisateur doivent être
■
conformes aux normes en vigueur.
Utiliser l'appareil uniquement avec une alimentation de type LPS (Limited Power
■
Source, source d'alimentation limitée) conformément à CEI 60950-1 ou NEC
classe 2.
Réaliser tous les circuits électriques raccordés à l'appareil sous forme de circuits
■
SELV/PELV.
Fonctionnement en réseau protégé contre les courts-circuits max. 8 A
■
REMARQUE
Pose des câbles de données
Utiliser des câbles de données blindés avec des fils torsadés par paire (twisted
■
pair).
Réaliser un blindage complet et opérationnel.
■
Toujours poser et raccorder les câbles dans les règles de la CEM afin d'éviter toute
■
perturbation, par ex. celles des alimentations à découpage, moteurs, régulateurs
et contacteurs cadencés.
Ne pas poser les câbles parallèlement aux câbles d'alimentation électrique et du
■
moteur sur une longue distance dans des conduits de câbles.
L'indice de protection IP de l'appareil est atteint uniquement dans les conditions sui‐
vantes :
Les câbles branchés aux raccordements sont vissés.
■
Au besoin, les raccordements électriques inutilisés sont garnis de bouchons pro‐
■
tecteurs vissés (comme à la livraison).
Au besoin, les autres caches doivent être fermés et posés à plat sur l'appareil.
■
L'indice de protection IP de l'appareil n'est pas atteint si ces consignes ne sont pas res‐
pectées !

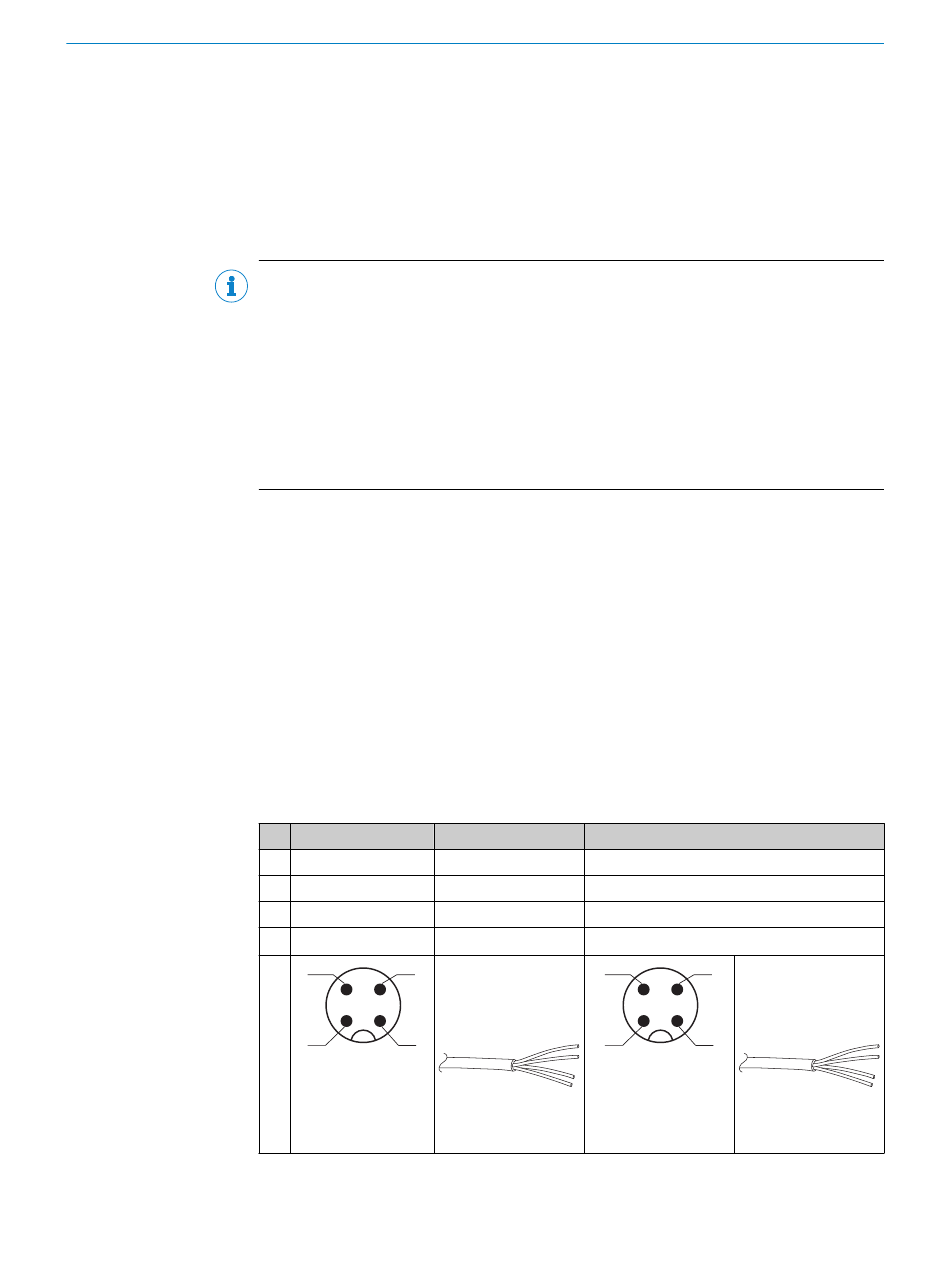

Présentation de l'affectation des broches
Tableau 9: M12-Stecker, 4-polig
-2X329x
1 +(L+)
2
Q
3 -(M)
4 Q
4 3
1 2
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm 2
AWG 28
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q /C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm 2
AWG 28
