33 Descrição do produto
33.1

Estrutura do dispositivo

34

Montagem

34.1

Material fornecido

34.2

Requisitos de montagem

8021879.ZZG2 | SICK
Subject to change without notice
1
2
3
4

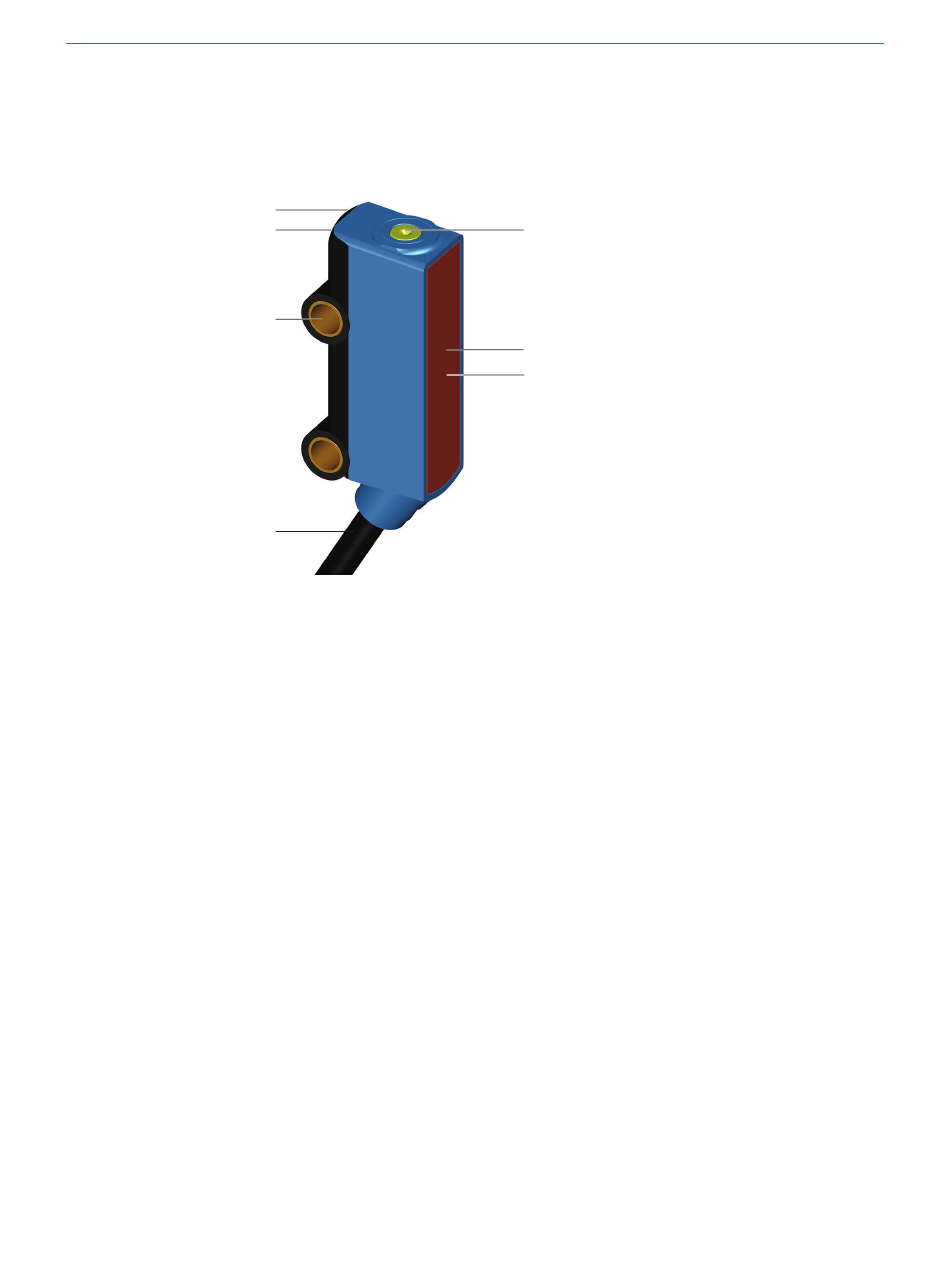

Figura 22: Desenho dimensional
Indicador LED: verde: tensão de alimentação ativa
1
Indicador LED amarelo: status recepção luminosa
2
Furo de fixação Ø 3,2 mm
3
Cabo/ cabo com conector M8
4
Tecla teach-in simples para a configuração da distância de comutação
5
Eixo do sistema óptico, receptor
6
Eixo do sistema óptico, emissor
7
• Sensor fotoelétrico de reflexão com tecnologia Time of Flight no modelo encomen‐
dado
• Kit de parafusos
• Guia de início rápido
• Avisos de segurança
• Espaço necessário típico para o dispositivo, ver o desenho de dimensões
específico do tipo, ver „Desenhos dimensionais", página
• Observe os dados técnicos, como, por exemplo, as condições ambientais para a
operação do dispositivo
DESCRIÇÃO DO PRODUTO
5
6
7
79.
33
