84.3 Монтаж устройства
8021879.ZZG2 | SICK
Subject to change without notice
L

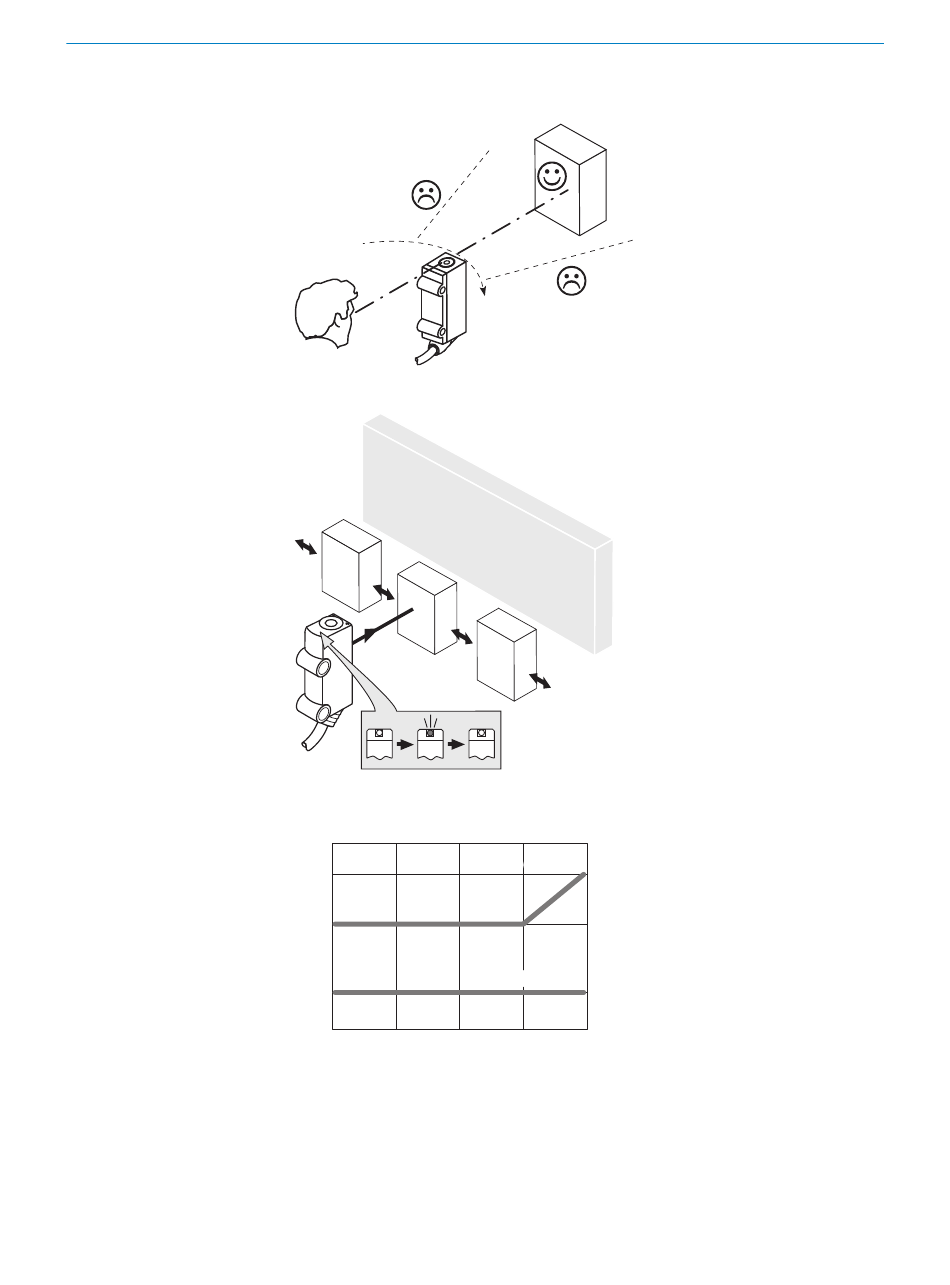

Рисунок 58: Юстировка датчика
Рисунок 59: Предпочтительное направление
Min. distance from object to background in mm (inch)
125
(4.92)
85
(3.35)
30
(1.18)
0
0 200
(7.87)
Рисунок 60: Минимальное расстояние от объекта до фона
Расстояние срабатывания на белом, коэф. диффузного отражения 90 %
1
Сканируемый объект – ремиссия 6 % ... 90 % (относительно стандартного белого
2
по DIN 5033)
1. Установите датчик на подходящем крепёжном уголке (см. программу
принадлежностей от SICK).
2
6%/90%
1
90%/90%
400 600 800
(15.75) (23.62) (31.5)
Distance in mm (inch)
84
МОНТАЖ
167
