MONTAGE
14.3 Montage des Geräts
30
L

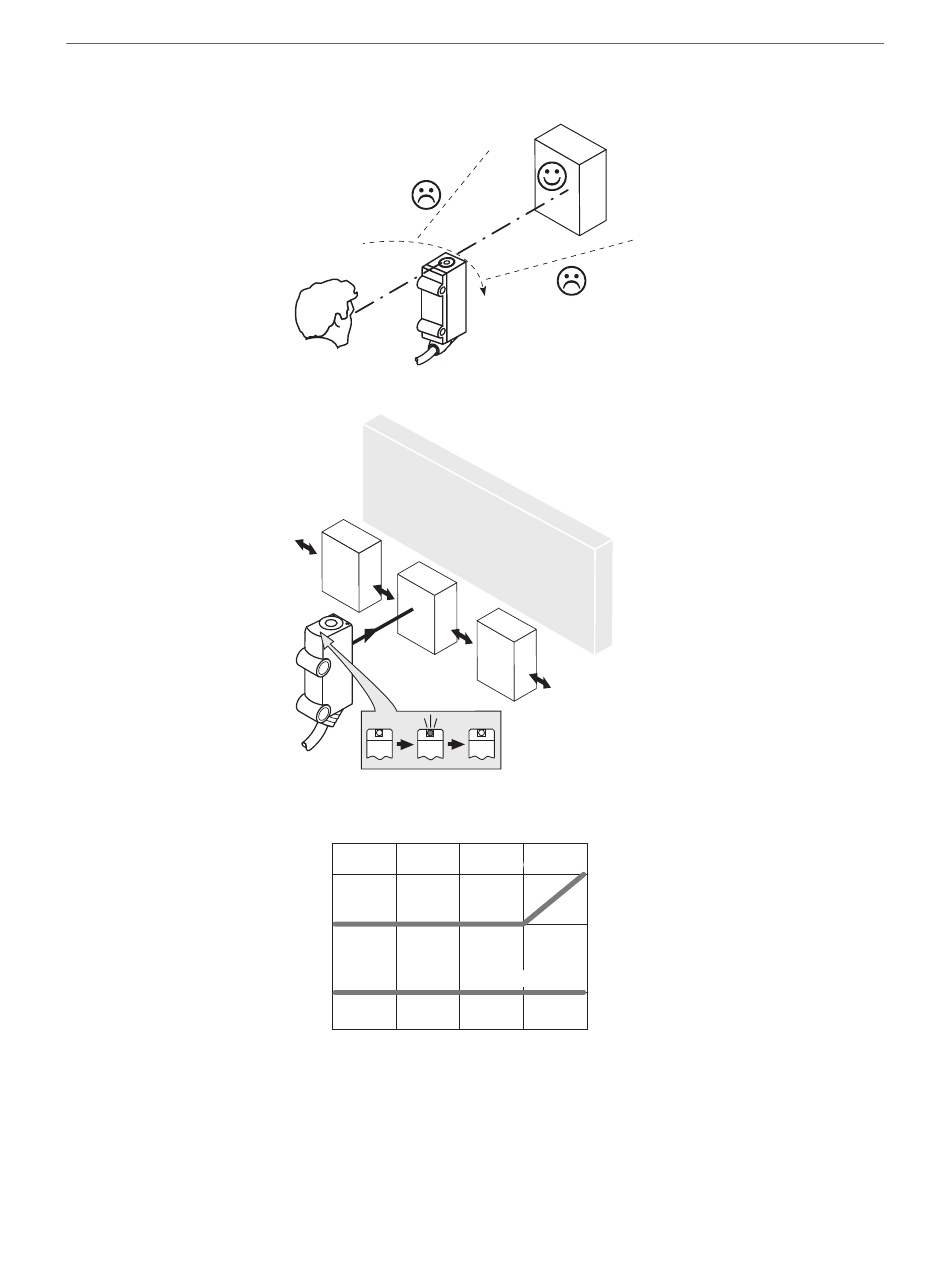

Abbildung 9: Sensorausrichtung
Abbildung 10: Vorzugsrichtung
Min. distance from object to background in mm (inch)
125
(4.92)
85
(3.35)
30
(1.18)
0
0 200
(7.87)
Abbildung 11: Mindestabstand Objekt zu Hintergrund
Schaltabstand auf weiß, 90% Remission
1
Tastgut mit 6 % ... 90 % Remission (bezogen auf Standard-Weiß DIN 5033)
2
1. Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐
hör-Programm).
2. Maximal zulässiges Anzugsdrehmoment des Sensors von 0,5 Nm beachten.
2
6%/90%
1
90%/90%
400 600 800
(15.75) (23.62) (31.5)
Distance in mm (inch)
