63 产品说明
63 产品说明

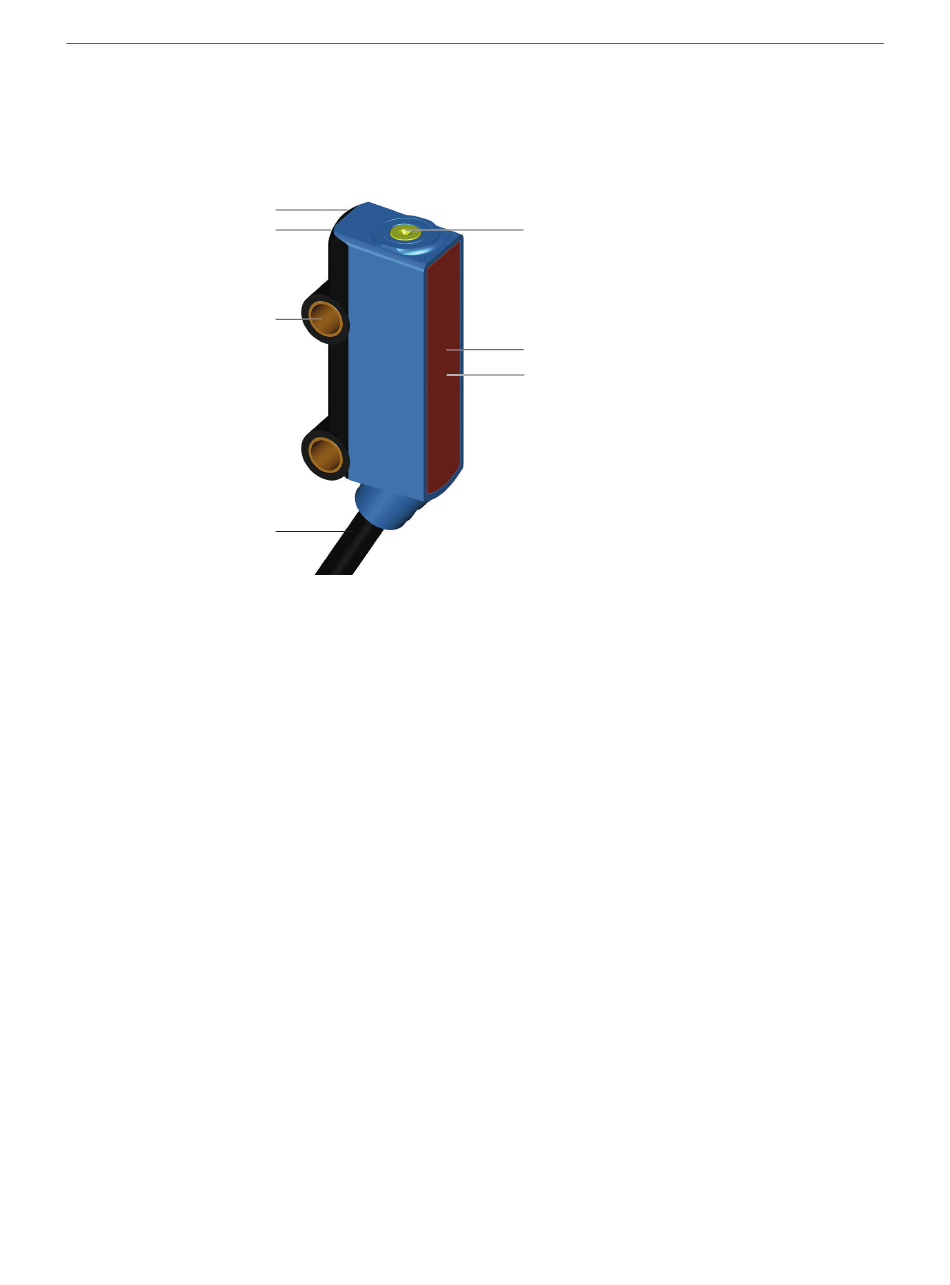

63.1 设备视图
64 装配
64.1 供货范围
64.2 安装要求
128
1
2
3
4
插图 43: 尺寸图
绿色 LED 指示灯：工作电压激活
1
黄色 LED 指示灯：光接收状态
2
安装孔，Ø 3.2 mm
3
电缆/配有 M8 连接器的电缆
4
单示教键，用于调节触发感应距离
5
光轴，接收器
6
光轴，发射器
7
所订购的漫反射式光电传感器规格中采用渡越时间技术
•
螺钉套件
•
快速入门
•
安全须知
•
设备的典型空间需求，参见型号特定尺寸图，参见 „尺寸图", 第 136 页
•
遵照技术参数，例如运行设备所允许的环境条件
•
5
6
7
。
