Inbetriebnahme

16.1

Einstellung Schaltabstand

8021879.ZZG2 | SICK
Subject to change without notice
• Versorgungsspannung DC 10,8 V – 28,8 V (SELV/PELV gemäß aktuell gültigen
Normen)
• Stromquelle mit mindestens 3 W Leistung
Um den Kurzschluss- und Überlastschutz der kundenseitigen Versorgungsleitungen
sicherzustellen, müssen die verwendeten Aderquerschnitte entsprechend gewählt und
abgesichert werden.
Q1

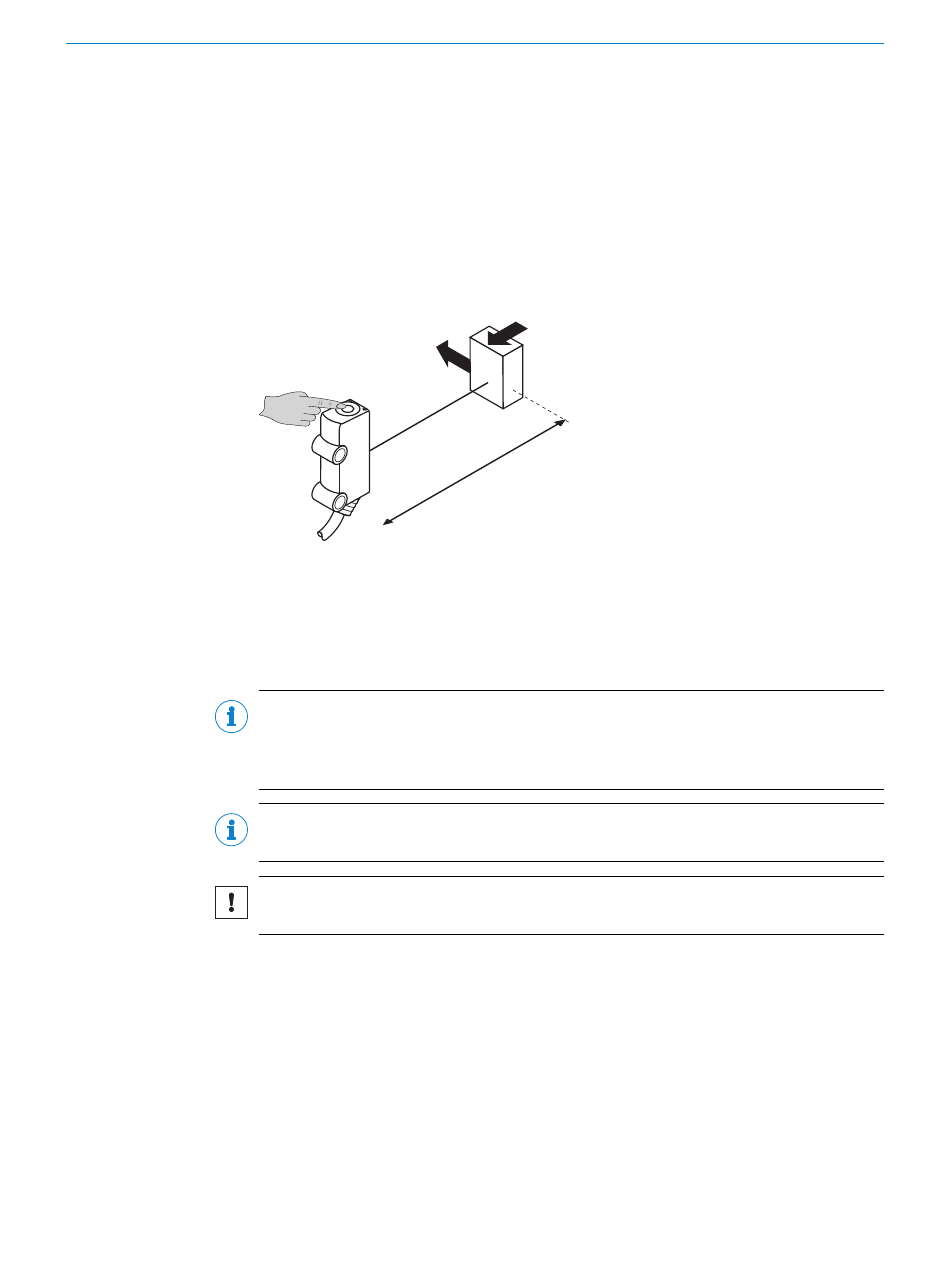

Abbildung 12: Einstellung Schaltabstand
1 Objekt in der gewünschten Distanz in den Strahlengang des Geräts bringen (min.
und max. Reichweite beachten,
2 Durch Drücken der Einfach-Teach-in-Taste wird der Schaltabstand eingestellt
(gelbe LED leuchtet).
HINWEIS
Hinweis Der Sensor legt den Schaltpunkt automatisch in das Objekt (Teach-Offset 15
mm). Ausnahme: Bei der manuellen Einstellung eines mm-Wertes über IO-Link empfeh‐
len wir den Schaltpunkt in das Objekt zu legen.
HINWEIS
Wir empfehlen die Einstellung mit einem Objekt niedriger Remission vorzunehmen.
WICHTIG
Teach-in-Taste nicht mit spitzen Gegenständen betätigen.
INBETRIEBNAHME
siehe Abbildung 12, Seite
16
33).
33
