MONTAJE
54.3

Montaje del dispositivo

110
L

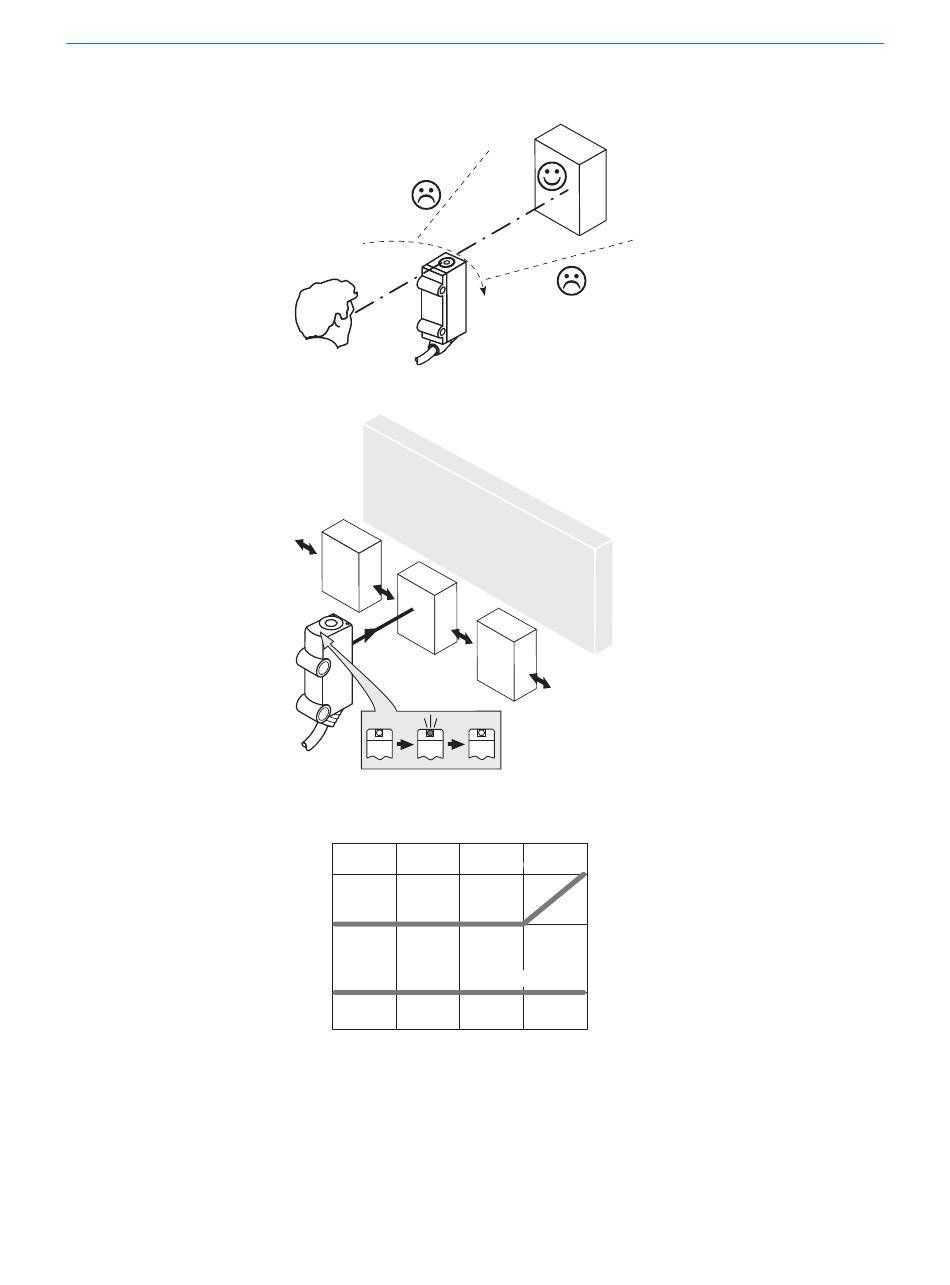

Figura 37: Orientación del sensor
Figura 38: Sentido preferente
Min. distance from object to background in mm (inch)
125
(4.92)
85
(3.35)
30
(1.18)
0
0 200
(7.87)
Figura 39: Distancia mínima entre el objeto y el fondo
Distancia de conmutación sobre blanco, 90% de reflectancia
1
Material con un 6 % ... 90% de reflexión (sobre el blanco estándar según DIN 5033)
2
1. Montar el sensor en una escuadra de fijación adecuada (véase el programa de
accesorios SICK).
2. Respetar el par de apriete máximo admisible del sensor de 0,5 Nm.
2
6%/90%
1
90%/90%
400 600 800
(15.75) (23.62) (31.5)
Distance in mm (inch)
