ОПИСАНИЕ ИЗДЕЛИЯ
83 Описание изделия

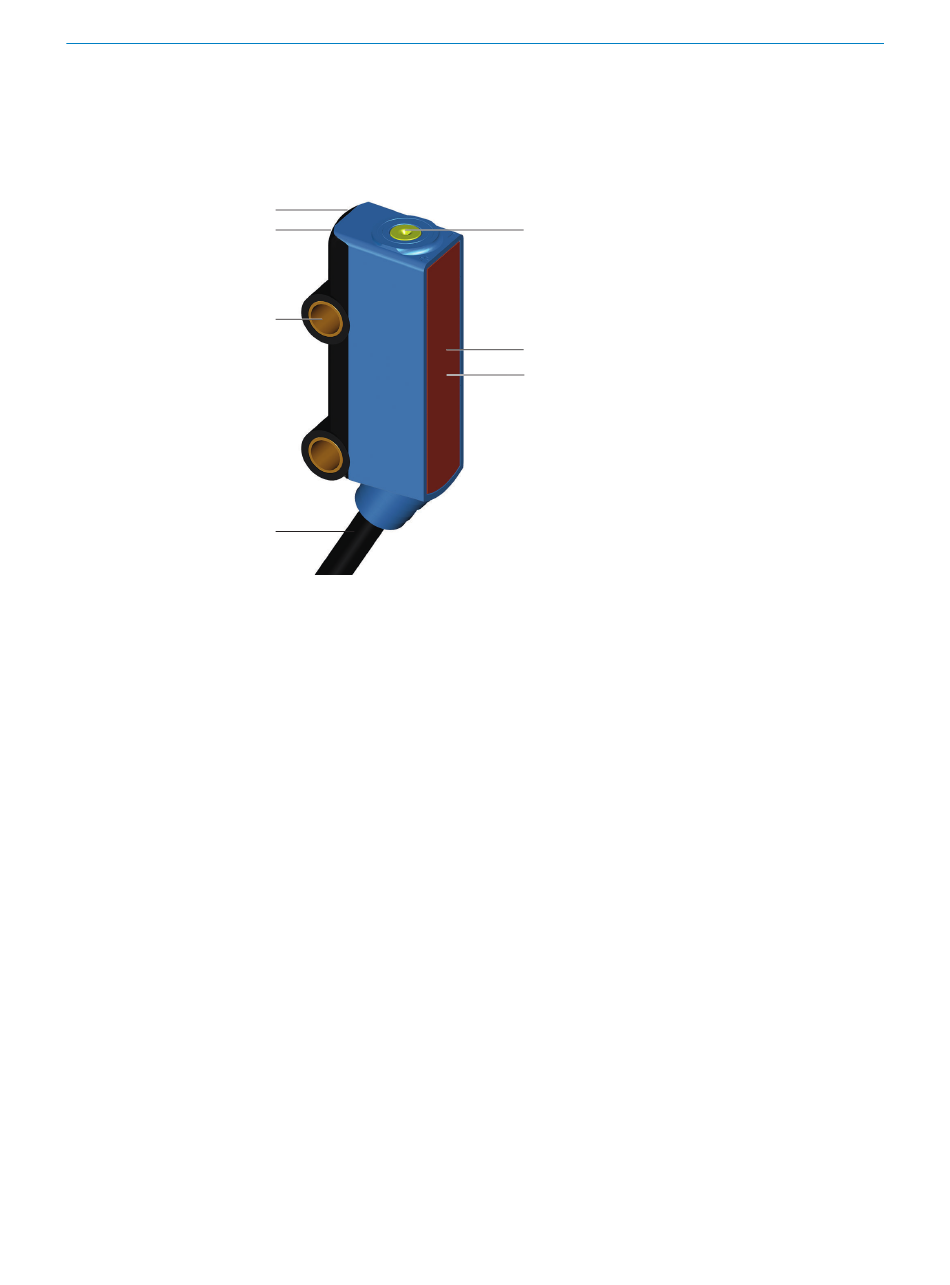

83.1 Внешний вид устройства
84 Монтаж
84.1 Комплект поставки
84.2 Требования к монтажу
166
1
2
3
4
Рисунок 57: Габаритный чертёж
СД-индикатор зеленый: напряжение питания включено
1
СД-индикатор желтый: состояние приема света
2
Крепежное отверстие, ø 3,2 мм
3
Кабель / кабель со штекером M8
4
Клавиша простого обучения для настройки расстояния срабатывания
5
Оптическая ось, приемник
6
Оптическая ось, передатчик
7
• Фотоэлектрический датчик с технологией Time of Flight в заказанном
исполнении
• Комплект винтов
• Быстрый старт
• Указания по технике безопасности
• Стандартное монтажное пространство для устройства см. на габаритном
чертеже для данного типа,
• Соблюдать технические характеристики, например, допустимые условия
окружающей среды для эксплуатации устройства
5
6
7
см. „Габаритные чертежи", страница 176.
