25.2

Affectation des broches des raccordements

25.3

Raccordement de la tension d'alimentation

8022570 | SICK
Subject to change without notice
REMARQUE
Disposition des câbles de transmission de données
Utiliser des câbles de données blindés avec des conducteurs à paires torsadées.
Implémenter correctement et dans son intégralité la conception du blindage.
Afin d'éviter toute interférence, par ex. avec des alimentations à commutation, les
moteurs, unités de commande et contacteurs, toujours utiliser des câbles et des
dispositions adaptés à une compatibilité électromagnétique.
Ne pas poser de câbles sur de longues distances parallèlement aux câbles d'ali‐
mentation électrique et les câbles des moteurs dans les chemins de câble.
L'indice de protection IP de l'appareil est atteint uniquement dans les conditions sui‐
vantes :
Les câbles branchés aux raccordements sont bien vissés.
Tout raccordement électrique non utilisé doit être doté de capuchons de protec‐
tion bien vissés (comme à l'état de livraison).
Tout autre couvercle présent doit être fermé et posé à plat sur l'appareil.
Si ces instructions ne sont pas respectées, l'indice de protection IP de l'appareil ne
peut pas être garanti !

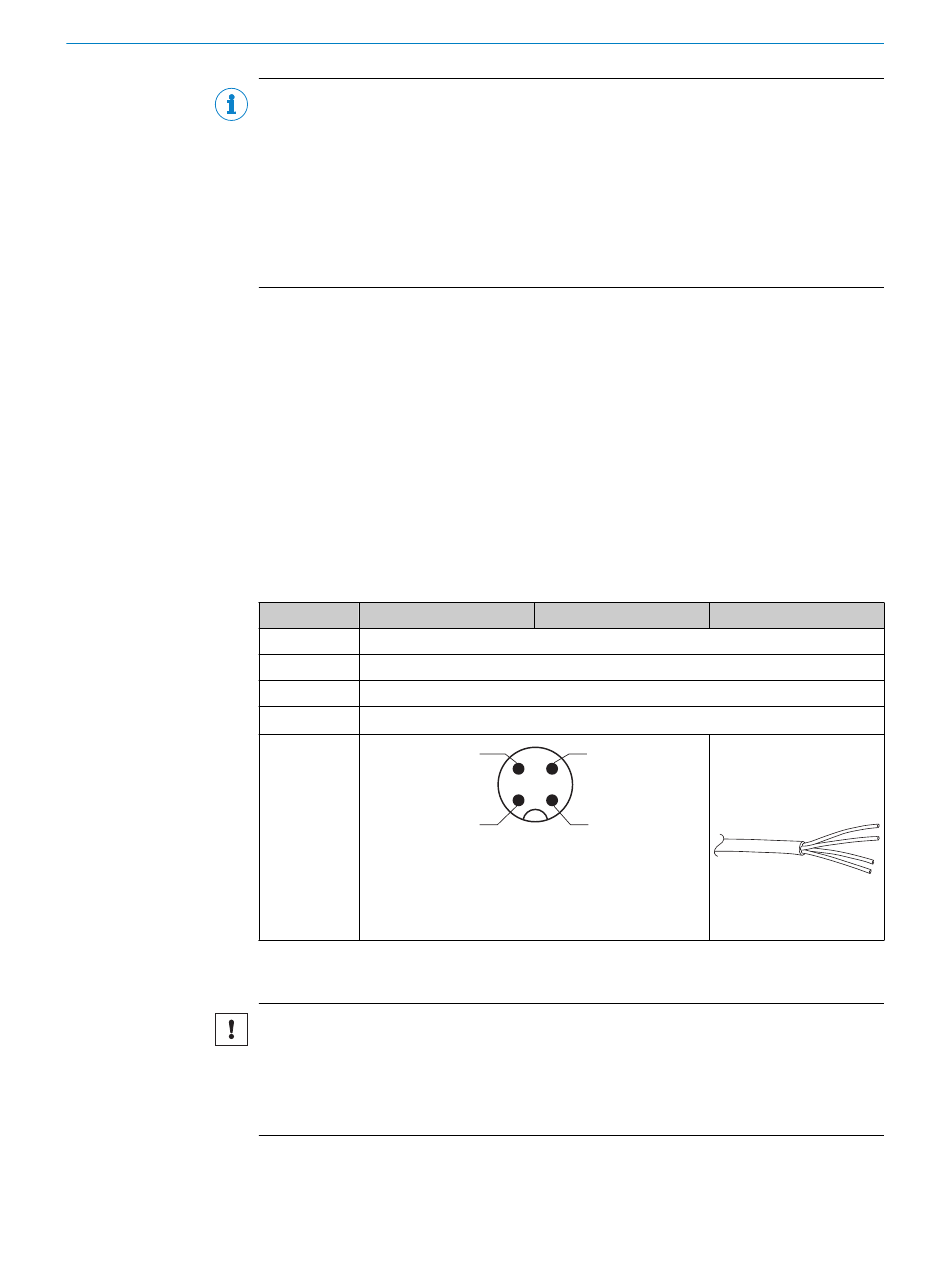

Aperçu de l'affectation des broches
Tableau 15: Affectation des broches
WTT4SLC
-3X32xxAxx
1
2
3
4
IMPORTANT
Risque de détérioration de l'appareil !
Lors du raccordement avec une alimentation électrique enclenchée, l'appareil peut être
endommagé.
Ne raccorder l'appareil qu'à l'état hors tension du câble d'alimentation.
L'appareil doit être raccordé avec un bloc secteur présentant les caractéristiques sui‐
vantes :
INSTALLATION ÉLECTRIQUE
-3X22xxAxx
+ (L+)
MF
- (M)
Q
/C
1
4
3
1
2
25
-3X11xxAxx
1 = brn
2 = wht
3 = blu
4 = blk
0,14 mm
2
AWG26
51
