45
INSTALLAZIONE ELETTRICA
45.2

Occupazione del pin dei collegamenti

45.3

Collegare la tensione di alimentazione

92
Adoperare il dispositivo con LPS (Limited Power Source) conforme a IEC 60950-1
■
o a trasformatore NEC Class 2.
Realizzare i circuiti elettrici collegati al dispositivo come circuiti elettrici SELV/PELV.
■
Esercizio in rete con protezione di corto circuito con max. 8 A.
■
INDICAZIONE
Posa di linee di dati
Utilizzare le linee di dati schermati con cavi avvolti in coppie (twisted pair).
■
Eseguire una schermatura corretta e completa.
■
Posare e cablare i cavi secondo EMC per evitare influenze di disturbo, ad es. di
■
trasformatori di commutazione, motori, regolatori marcati e contattori.
Non posare i cavi su un percorso più lungo parallelamente ai cavi motore e di ali‐
■
mentazione elettrica in canali di cavi.
Il grado di protezione IP viene raggiunto solo con le seguenti condizioni:
I cavi innestati ai collegamenti sono avvitati.
■
Gli eventuali collegamenti elettrici non utilizzati sono dotati di tamponi di prote‐
■
zione avvitati fissamente (stato al momento della fornitura).
Altri coperchi eventualmente utilizzati devono essere chiusi e aderire a livello sul
■
dispositivo.
In caso di inosservanza, non è garantito il grado di protezione IP!

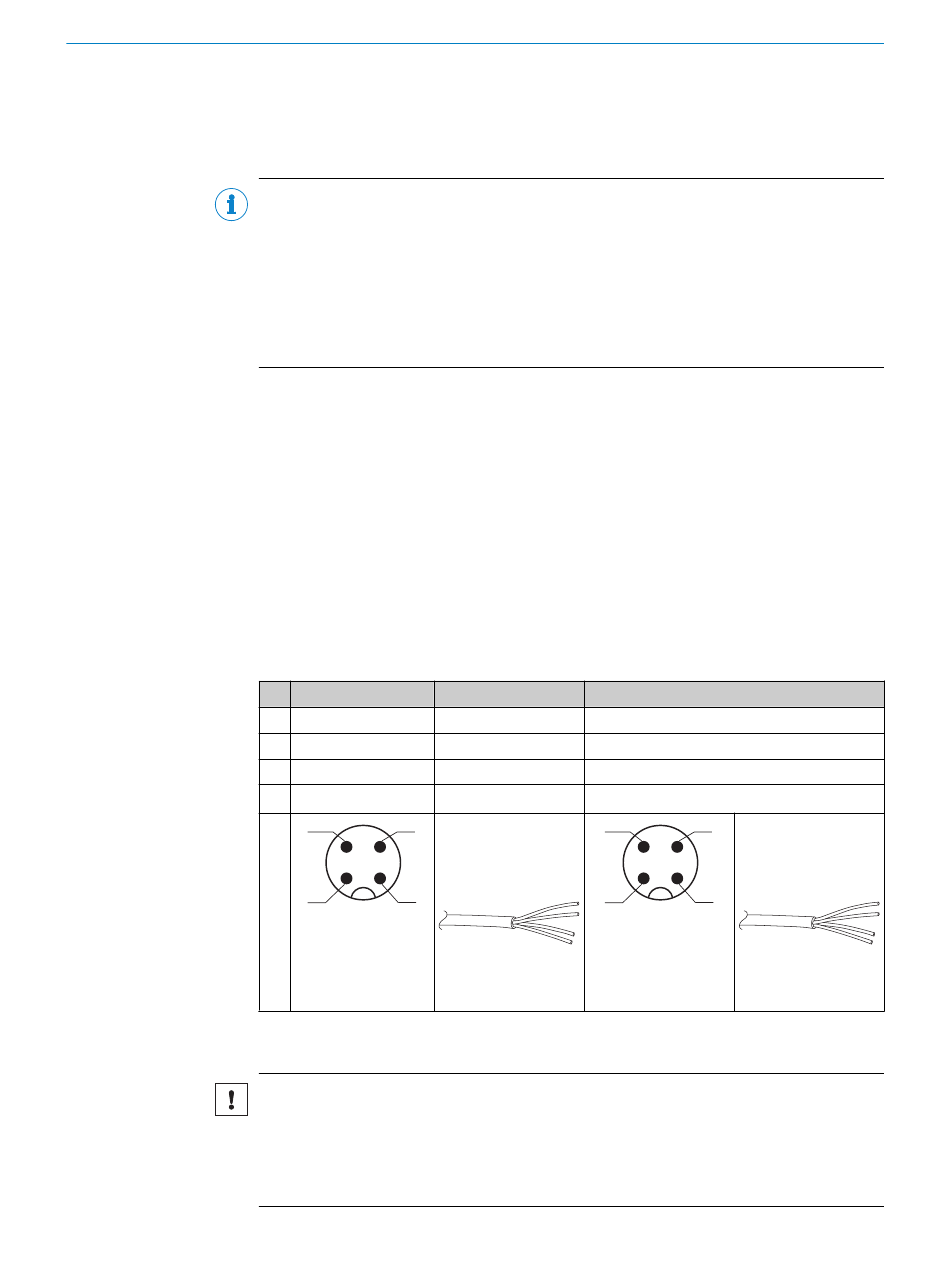

Panoramica occupazione del pin
Tabella 17: M12-Stecker, 4-polig
-2X329x
1 +(L+)
2
Q
3 -(M)
4 Q
4 3
1 2
IMPORTANTE
Pericolo di danneggiamento del dispositivo!
Il dispositivo può essere danneggiato in caso di collegamento con alimentazione elet‐
trica accesa.
• Collegare il dispositivo soltanto in assenza di tensione del cavo di alimentazione.
-2X119x
+(L+)
Q
-(M)
Q
1 = BN
4
2 = WH
3 = BU
4 = BK
1
0.09 mm
2
AWG 28
C-2Xxx9xAxx
+(L+)
MF
-(M)
Q /C
1
1 = BN
3
2 = WH
3 = BU
4 = BK
2
0.09 mm
2
AWG 28
