Montaje; Volumen De Suministro; Requisitos De Montaje; Montaje Del Dispositivo - SICK PowerProx Mini WTT4SLC Operating Instructions Manual

54

Montaje

54.1

Volumen de suministro

54.2

Requisitos de montaje

54.3

Montaje del dispositivo

8022570 | SICK
Subject to change without notice
Cable/cable con conector macho M8 / conector
4
Botón de aprendizaje simple para ajustar la distancia de conmutación
5
Eje óptico, emisor y receptor
6
Fotocélula de detección sobre objeto con tecnología de tiempo de vuelo del haz
•
luminoso en la versión pedida
• Instrucciones de inicio rápido
Indicaciones de seguridad
•
• Consulte el espacio típico necesario para el dispositivo en el dibujo acotado
específico del tipo, véase „Dibujos acotados", página
Respete los datos técnicos, por ejemplo, las condiciones del entorno permitidas
•
para el funcionamiento del dispositivo.

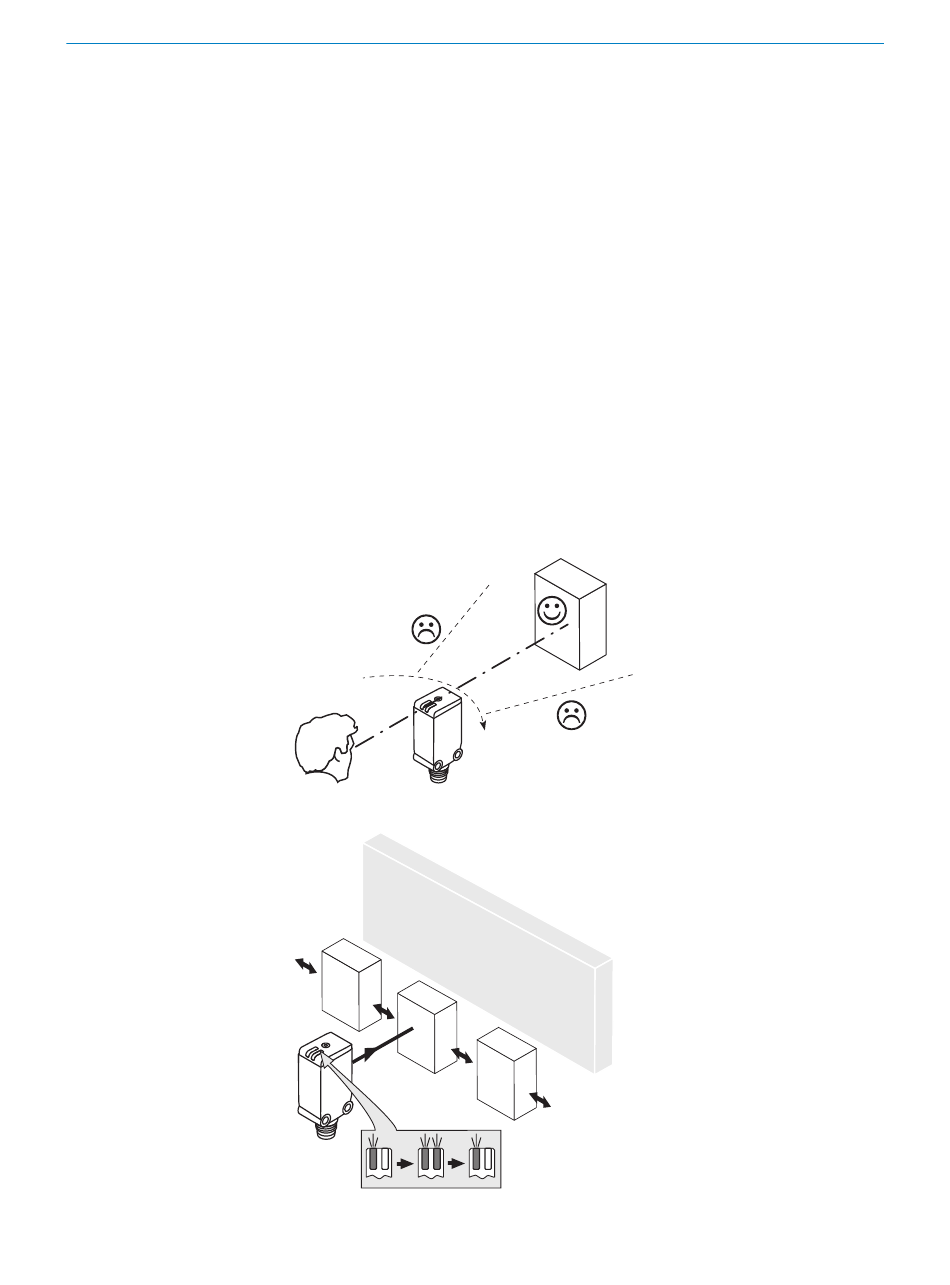

Figura 27: Alineación del sensor
Figura 28: Dirección estándar
MONTAJE
118.
54
109
