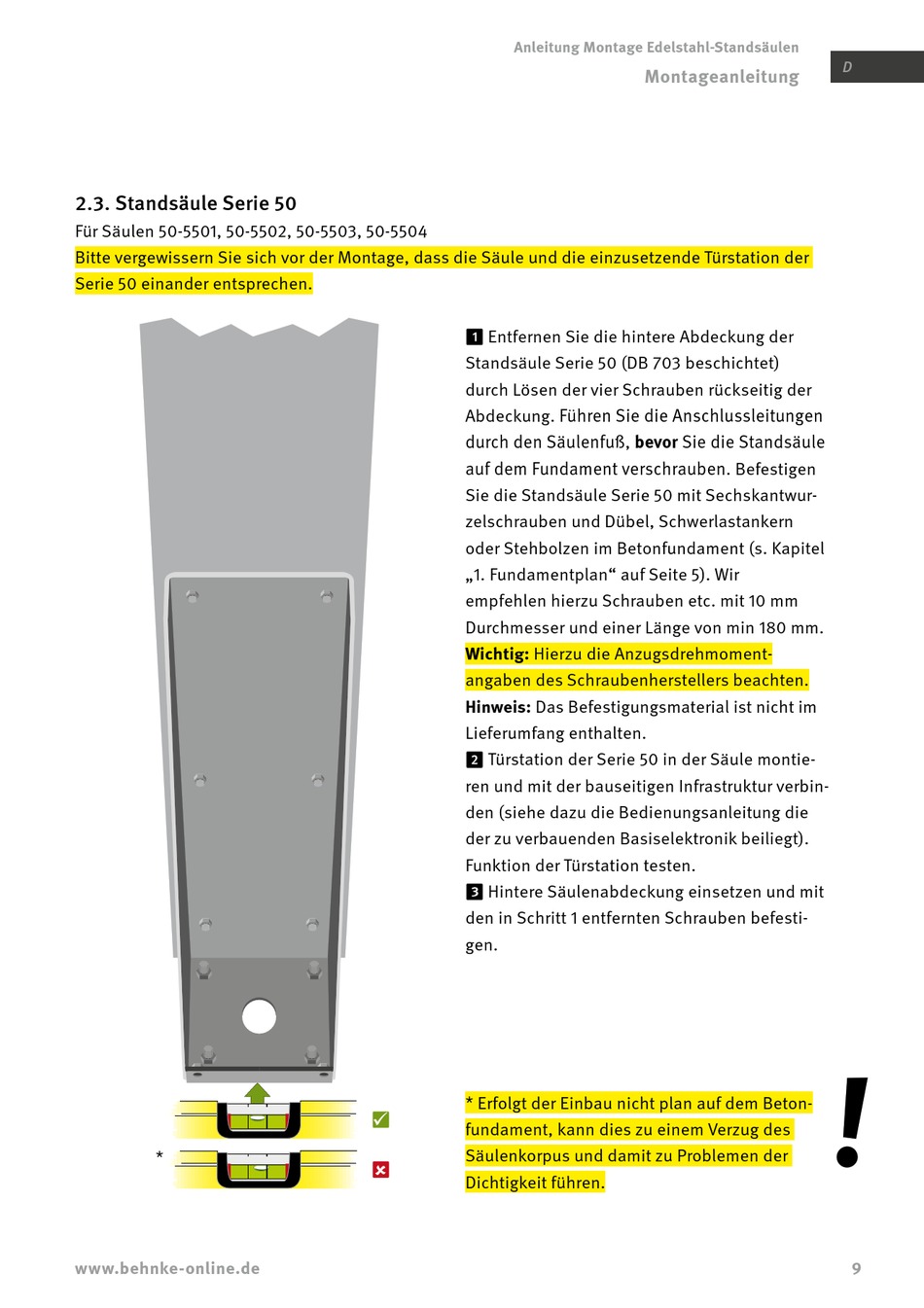

2.3. Standsäule Serie 50
Für Säulen 50-5501, 50-5502, 50-5503, 50-5504
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende Türstation der
Serie 50 einander entsprechen.
*
www.behnke-online.de
Anleitung Montage Edelstahl-Standsäulen
Entfernen Sie die hintere Abdeckung der
Standsäule Serie 50 (DB 703 beschichtet)
durch Lösen der vier Schrauben rückseitig der
Abdeckung. Führen Sie die Anschlussleitungen
durch den Säulenfuß, bevor Sie die Standsäule
auf dem Fundament verschrauben. Befestigen
Sie die Standsäule Serie 50 mit Sechskantwur-
zelschrauben und Dübel, Schwerlastankern
oder Stehbolzen im Betonfundament (s. Kapitel
„1. Fundamentplan" auf Seite 5). Wir
empfehlen hierzu Schrauben etc. mit 10 mm
Durchmesser und einer Länge von min 180 mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Das Befestigungsmaterial ist nicht im
Lieferumfang enthalten.
Türstation der Serie 50 in der Säule montie-
ren und mit der bauseitigen Infrastruktur verbin-
den (siehe dazu die Bedienungsanleitung die
der zu verbauenden Basiselektronik beiliegt).
Funktion der Türstation testen.
Hintere Säulenabdeckung einsetzen und mit
den in Schritt 1 entfernten Schrauben befesti-
gen.
* Erfolgt der Einbau nicht plan auf dem Beton-

fundament, kann dies zu einem Verzug des
Säulenkorpus und damit zu Problemen der

Dichtigkeit führen.
