Notice de montage des colonnes en acier inox
F
Notice de montage

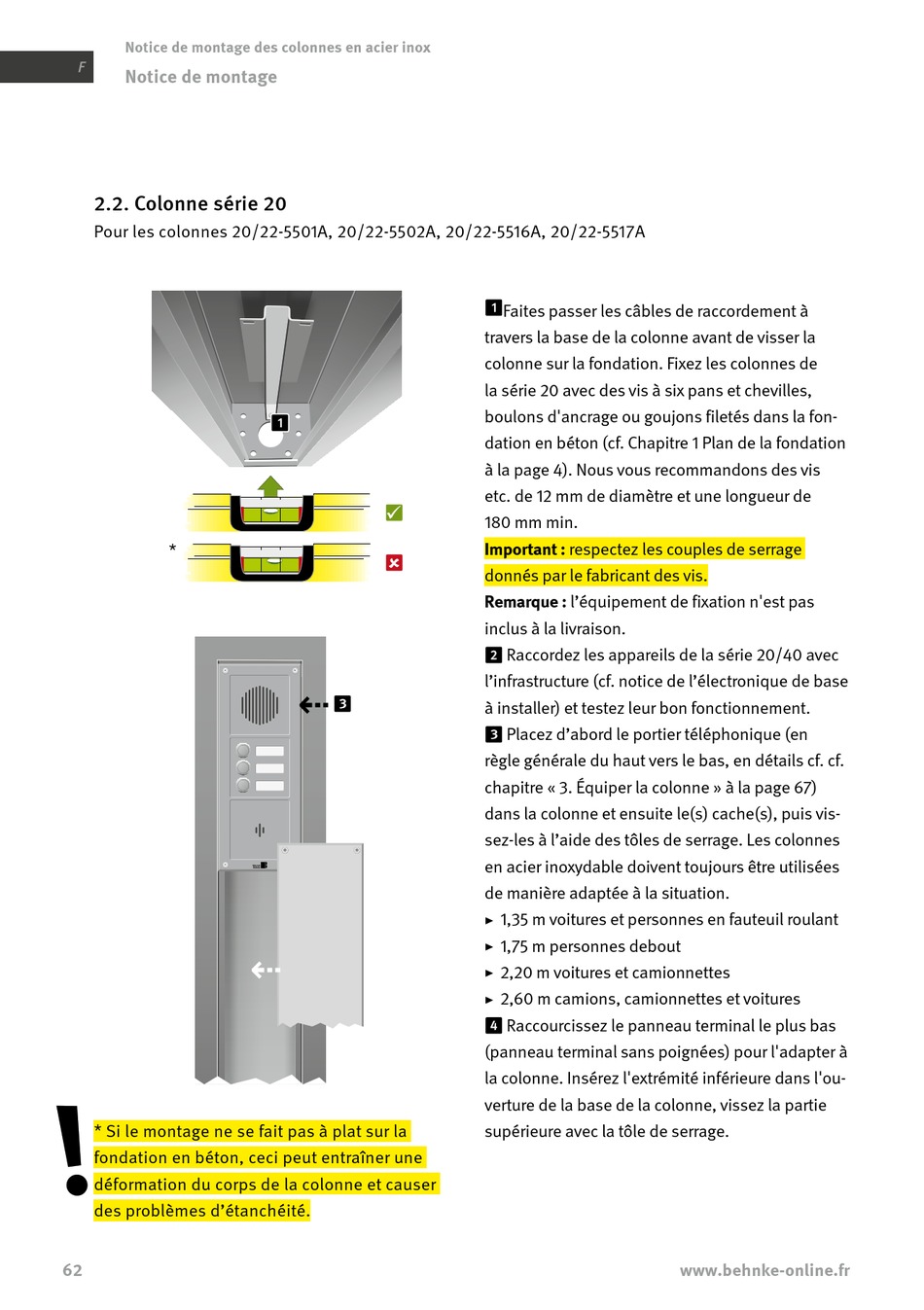

2.2. Colonne série 20
Pour les colonnes 20/22-5501A, 20/22-5502A, 20/22-5516A, 20/22-5517A
*
* Si le montage ne se fait pas à plat sur la
fondation en béton, ceci peut entraîner une
déformation du corps de la colonne et causer
des problèmes d'étanchéité.
62
Faites passer les câbles de raccordement à
travers la base de la colonne avant de visser la
colonne sur la fondation. Fixez les colonnes de
la série 20 avec des vis à six pans et chevilles,
boulons d'ancrage ou goujons filetés dans la fon-
dation en béton (cf. Chapitre 1 Plan de la fondation
à la page 4). Nous vous recommandons des vis
etc. de 12 mm de diamètre et une longueur de

180 mm min.
Important : respectez les couples de serrage

donnés par le fabricant des vis.
Remarque : l'équipement de fixation n'est pas
inclus à la livraison.
Raccordez les appareils de la série 20/40 avec
l'infrastructure (cf. notice de l'électronique de base
à installer) et testez leur bon fonctionnement.
Placez d'abord le portier téléphonique (en
règle générale du haut vers le bas, en détails cf. cf.
chapitre « 3. Équiper la colonne » à la page 67)
dans la colonne et ensuite le(s) cache(s), puis vis-
sez-les à l'aide des tôles de serrage. Les colonnes
en acier inoxydable doivent toujours être utilisées
de manière adaptée à la situation.
▸
1,35 m voitures et personnes en fauteuil roulant
▸
1,75 m personnes debout
▸ 2,20 m voitures et camionnettes
▸ 2,60 m camions, camionnettes et voitures
Raccourcissez le panneau terminal le plus bas
(panneau terminal sans poignées) pour l'adapter à
la colonne. Insérez l'extrémité inférieure dans l'ou-
verture de la base de la colonne, vissez la partie
supérieure avec la tôle de serrage.
