Notice de montage des colonnes en acier inox
F
Équiper la colonne
3.1. Équiper la colonne avec un portier téléphonique Behnke
1,75 m pour piéton (exemple)
1 ▸ Montez le portier téléphonique ou le module
correspondant dans la colonne. Utilisez les vis
à tête à six pans creux fournies avec le poste/
cadre. Avec une tôle de serrage (voir également
la page 67), fixez l'extrémité inférieure du
portier téléphonique.
2 ▸ Serrez les caches comportant un chanfrein
à l'aide de la tôle de serrage de manière à ce
que l'arête coupée droite pointe vers le pied
de la colonne. L'arête chanfreinée pointe vers
le portier téléphonique Behnke ou le cadre
du module. Avec la seconde tôle de serrage,
fixez l'extrémité inférieure du cache. Les vis à
six pans creux M 4 nécessaires à cet effet sont
incluses dans à la livraison de la plaque de
recouvrement.
3 ▸ Utilisez le cache sans chanfrein pour refer-
mer l'ouverture de la colonne restée ouverte. SI
le cache est trop long, raccourcissez-le. Veuillez
respecter précisément l'épaisseur de la base
de la colonne qui doit être de 10 mm. Le cache
doit être inséré à environ 8 mm dans la base de
la colonne. La fixation s'effectue comme décrit
au point 2. Les vis à six pans creux nécessaires
sont fournies avec le cache. Montez le cache
raccourci de manière à ce que les trous soient
orientés vers le haut. L'extrémité inférieure
est insérée dans l'ouverture de la base de la
colonne. Respectez impérativement les dimen-
sions du pied de colonne Page 71.
68

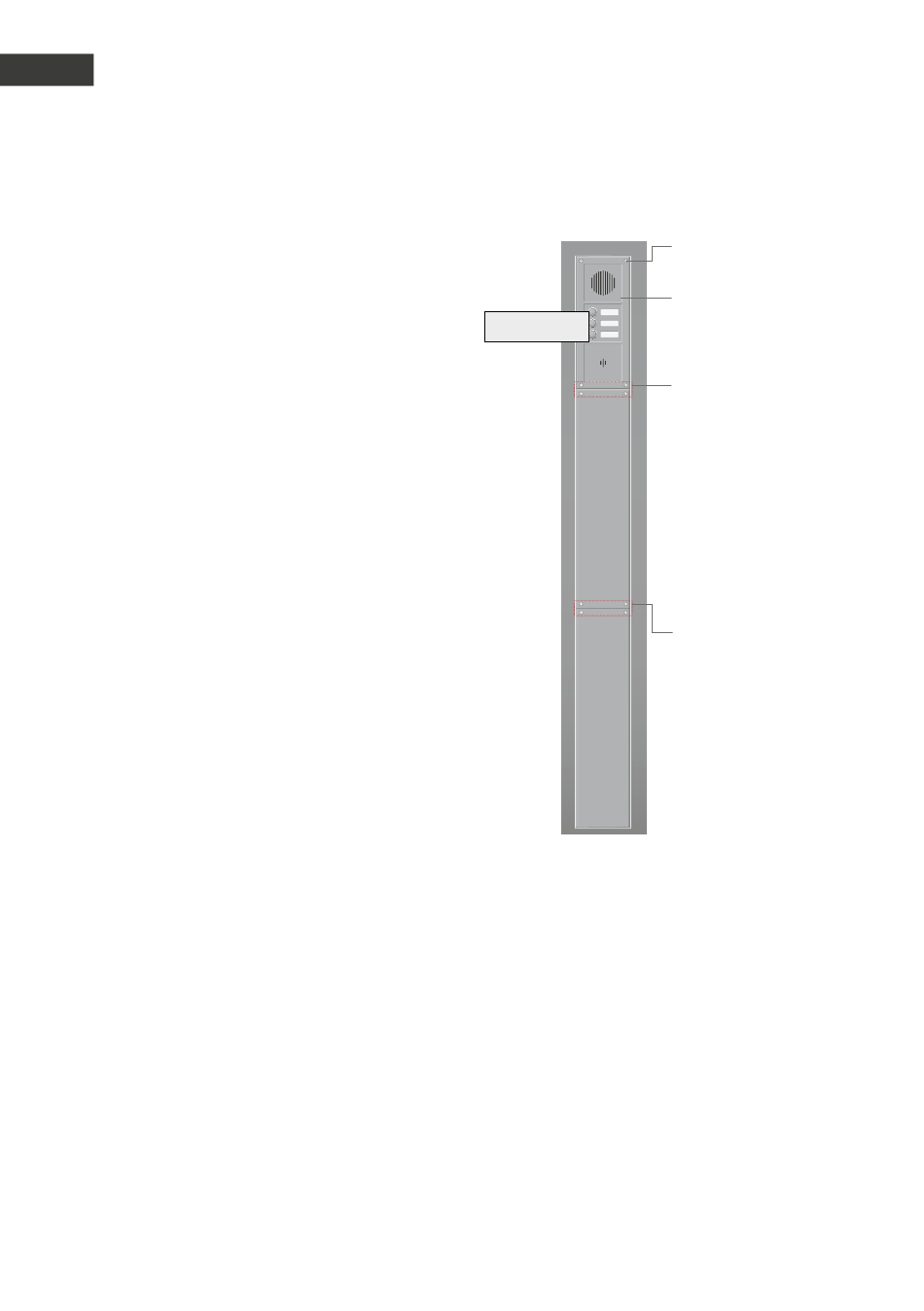

Piéton
Visser le poste directement
avec la colonne
Premier portier personnes
Tôle de serrage pour la fixa-
tion du poste et des caches
ou d'autres postes
Tôle de serrage pour la
fixation
du poste et des
caches ou
des postes supplémentaires
