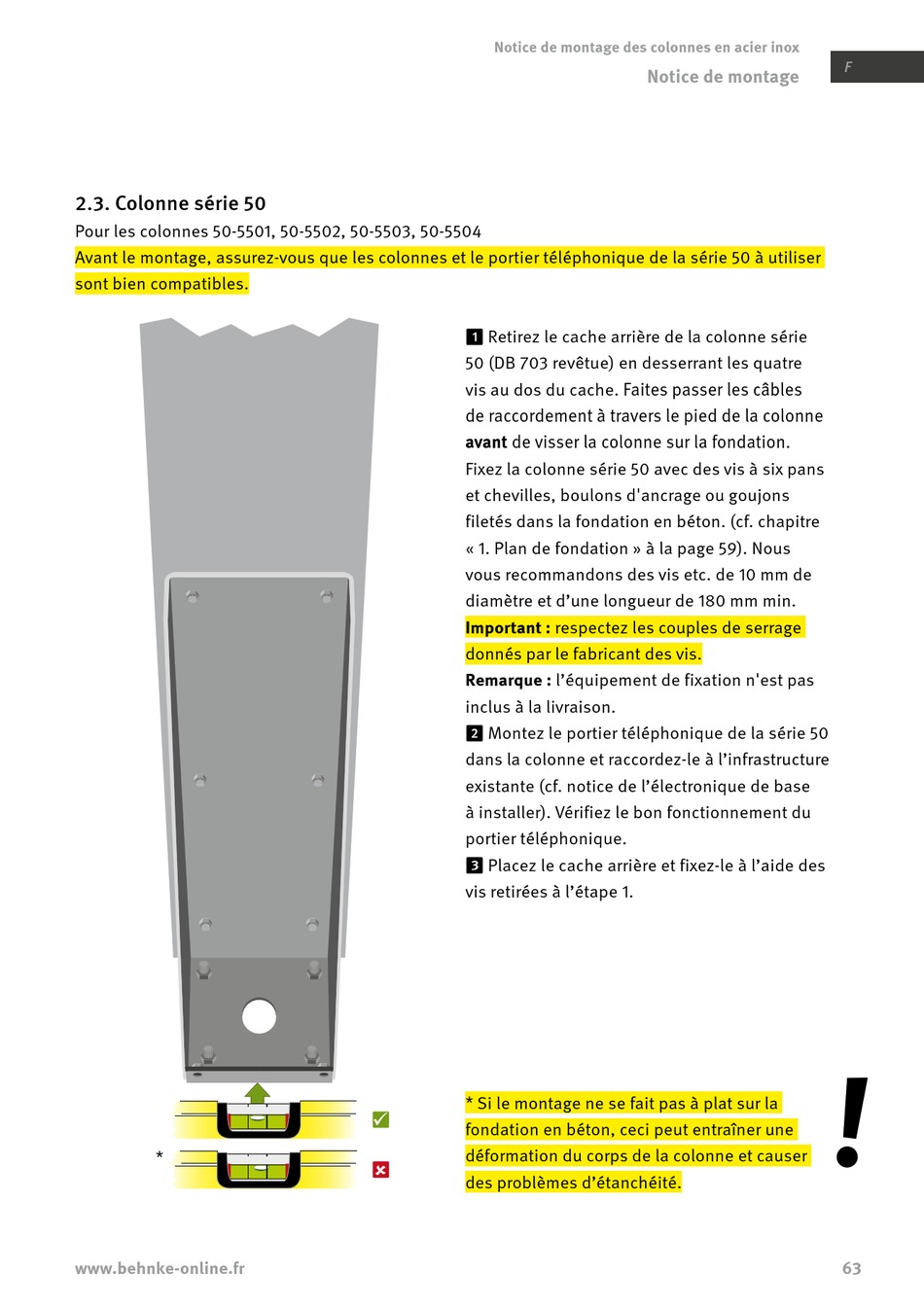

2.3. Colonne série 50
Pour les colonnes 50-5501, 50-5502, 50-5503, 50-5504
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série 50 à utiliser
sont bien compatibles.
*
www.behnke-online.fr
Notice de montage des colonnes en acier inox
Retirez le cache arrière de la colonne série
50 (DB 703 revêtue) en desserrant les quatre
vis au dos du cache. Faites passer les câbles
de raccordement à travers le pied de la colonne
avant de visser la colonne sur la fondation.
Fixez la colonne série 50 avec des vis à six pans
et chevilles, boulons d'ancrage ou goujons
filetés dans la fondation en béton. (cf. chapitre
« 1. Plan de fondation » à la page 59). Nous
vous recommandons des vis etc. de 10 mm de
diamètre et d'une longueur de 180 mm min.
Important : respectez les couples de serrage
donnés par le fabricant des vis.
Remarque : l'équipement de fixation n'est pas
inclus à la livraison.
Montez le portier téléphonique de la série 50
dans la colonne et raccordez-le à l'infrastructure
existante (cf. notice de l'électronique de base
à installer). Vérifiez le bon fonctionnement du
portier téléphonique.
Placez le cache arrière et fixez-le à l'aide des
vis retirées à l'étape 1.
* Si le montage ne se fait pas à plat sur la

fondation en béton, ceci peut entraîner une
déformation du corps de la colonne et causer

des problèmes d'étanchéité.
