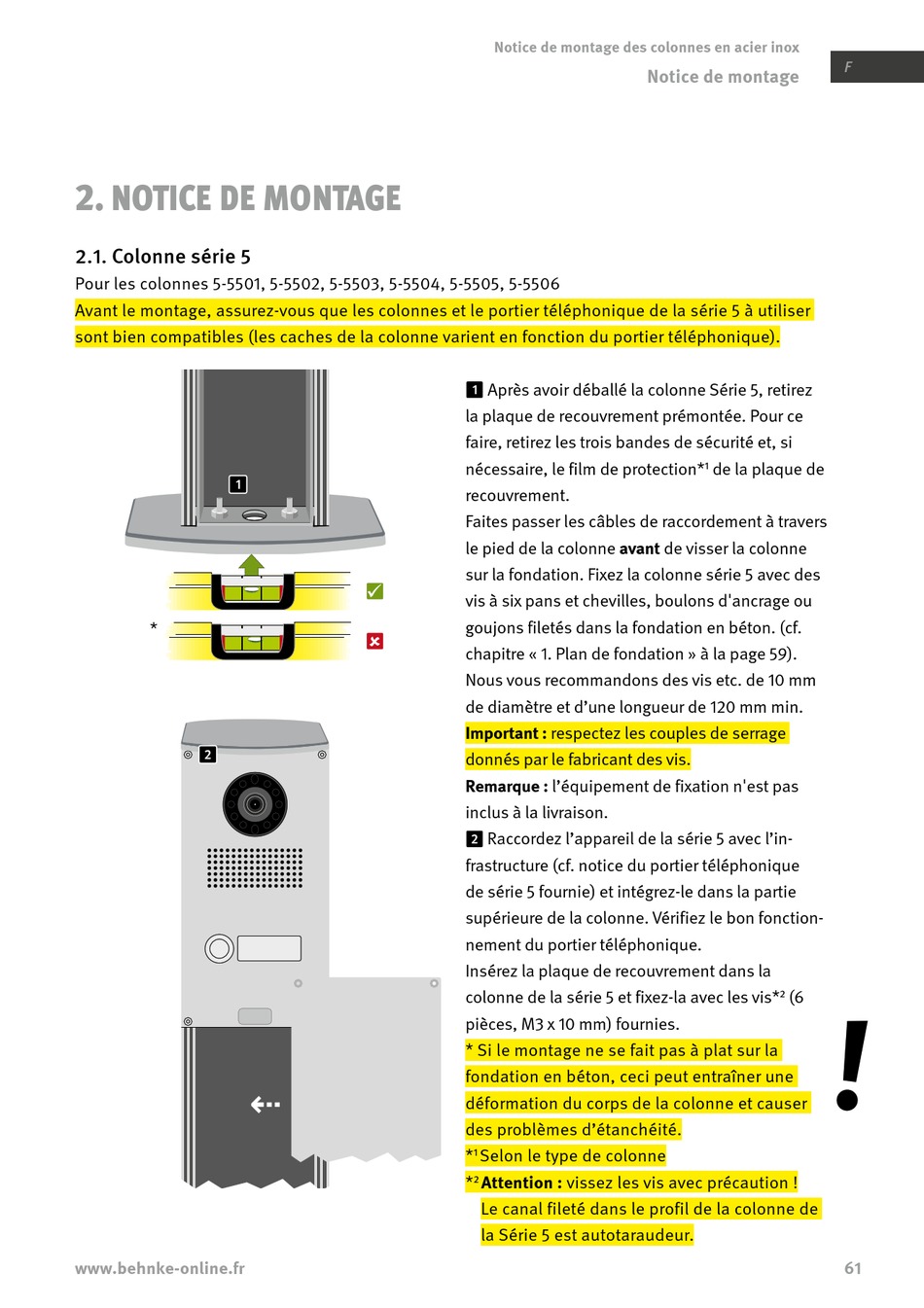

notice de montAge

2.
2.1. Colonne série 5
Pour les colonnes 5-5501, 5-5502, 5-5503, 5-5504, 5-5505, 5-5506
Avant le montage, assurez-vous que les colonnes et le portier téléphonique de la série 5 à utiliser
sont bien compatibles (les caches de la colonne varient en fonction du portier téléphonique).
*
www.behnke-online.fr
Notice de montage des colonnes en acier inox
Après avoir déballé la colonne Série 5, retirez
la plaque de recouvrement prémontée. Pour ce
faire, retirez les trois bandes de sécurité et, si
nécessaire, le film de protection*
recouvrement.
Faites passer les câbles de raccordement à travers
le pied de la colonne avant de visser la colonne
sur la fondation. Fixez la colonne série 5 avec des

vis à six pans et chevilles, boulons d'ancrage ou
goujons filetés dans la fondation en béton. (cf.

chapitre « 1. Plan de fondation » à la page 59).
Nous vous recommandons des vis etc. de 10 mm
de diamètre et d'une longueur de 120 mm min.
Important : respectez les couples de serrage
donnés par le fabricant des vis.
Remarque : l'équipement de fixation n'est pas
inclus à la livraison.
Raccordez l'appareil de la série 5 avec l'in-
frastructure (cf. notice du portier téléphonique
de série 5 fournie) et intégrez-le dans la partie
supérieure de la colonne. Vérifiez le bon fonction-
nement du portier téléphonique.
Insérez la plaque de recouvrement dans la
colonne de la série 5 et fixez-la avec les vis*
pièces, M3 x 10 mm) fournies.
* Si le montage ne se fait pas à plat sur la
fondation en béton, ceci peut entraîner une
déformation du corps de la colonne et causer
des problèmes d'étanchéité.
* Selon le type de colonne
1
Attention : vissez les vis avec précaution !
*
2
Le canal fileté dans le profil de la colonne de
la Série 5 est autotaraudeur.
