ÉquipeR lA colonne
3.
(Avant de commencer l'installation, vérifiez que toutes les pièces de montage nécessaires sont dis-
ponibles en quantité suffisante pour une installation correcte de la colonne. Toutes les pièces ne sont
pas incluses dans la livraison de la colonne)

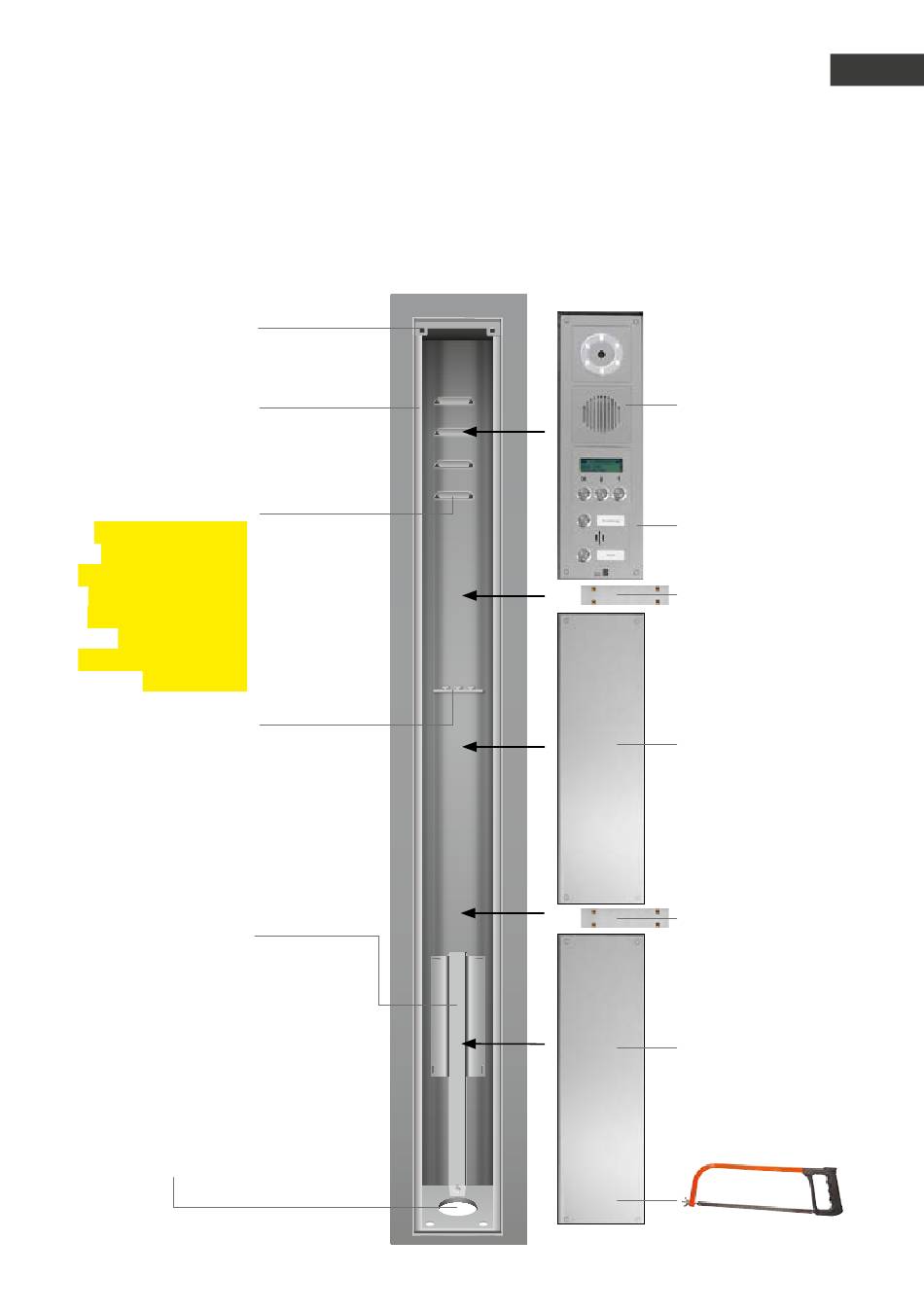

Tôle de serrage 1
*
(intégration fixe )
Tôle d'appui pour
portiers télépho-
niques, modules et
caches
Fente d'aération
Les deux fentes d'aé-
ration dans la partie
supérieure et inférieure
de la colonne en acier
inoxydable ne doivent
pas être fermées !
Risque de formation de
condensation.
Rail de montage pour
la fixation des câbles.
Fixer le câble avec des
colliers de serrage
(non inclus dans la
livraison)
Plaque de montage
pour la fixation d'une
électronique de
base 20-0048 ou de
produits tiers (pas de
fixation par vis prévue
pour les produits tiers)
Passage de câbles par
en-dessous à travers
le pied de la colonne
*
équipé de contre-écrous M 4
www.behnke-online.fr
Notice de montage des colonnes en acier inox
Équiper la colonne
F
Portier
téléphonique,
120 mm de largeur
(exemple Série 20)
Cadre avant
*
Tôle de serrage 2
Cache
avec chanfrein en-haut
*
Tôle de serrage 3
Cache sans chanfrein
à raccourcir selon les
besoins, arête infé-
rieure non visible
