Anleitung Montage Edelstahl-Standsäulen
D
Montageanleitung

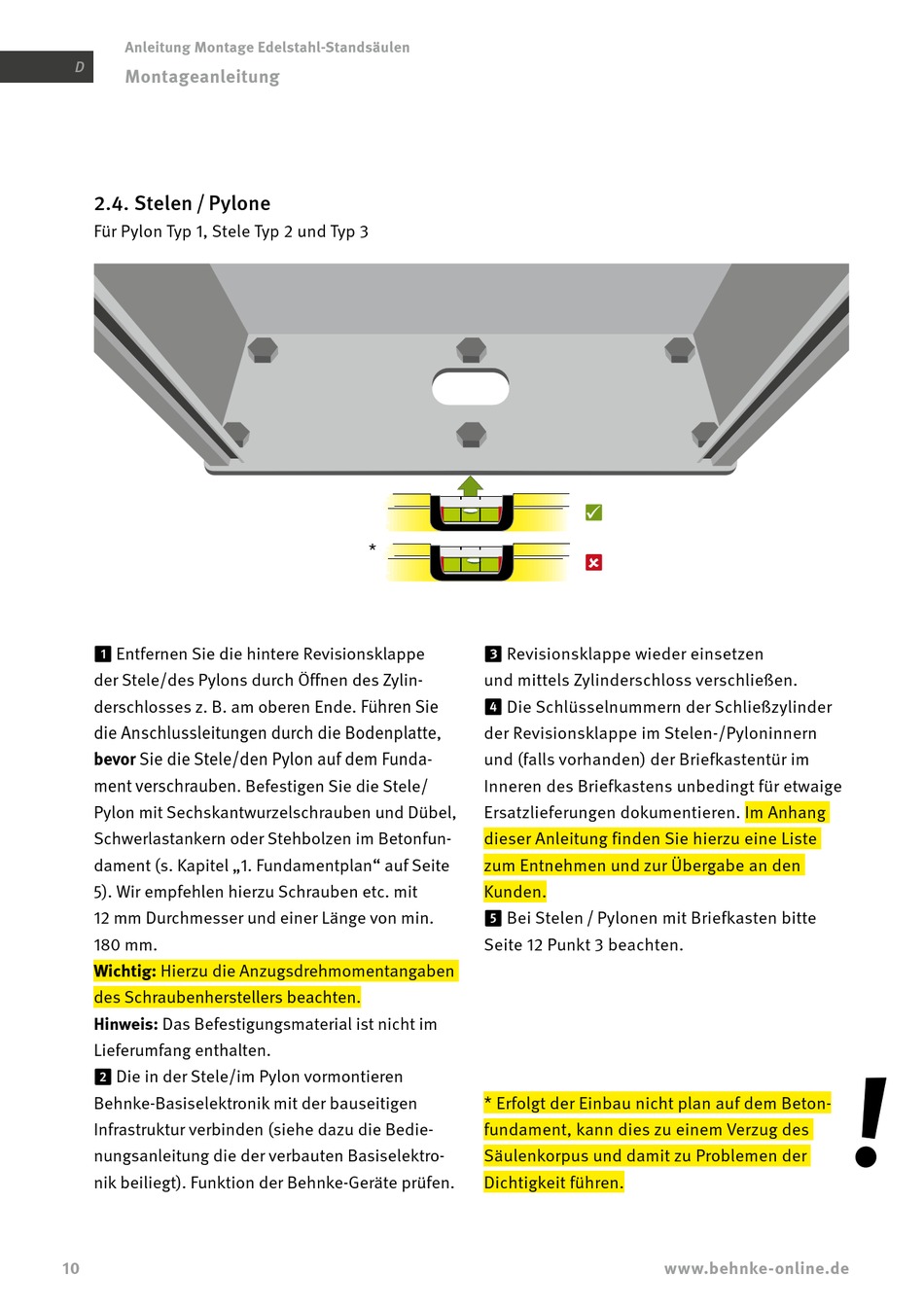

2.4. Stelen / Pylone

Für Pylon Typ 1, Stele Typ 2 und Typ 3
Entfernen Sie die hintere Revisionsklappe
der Stele/des Pylons durch Öffnen des Zylin-
derschlosses z. B. am oberen Ende. Führen Sie
die Anschlussleitungen durch die Bodenplatte,
bevor Sie die Stele/den Pylon auf dem Funda-
ment verschrauben. Befestigen Sie die Stele/
Pylon mit Sechskant wurzelschrauben und Dübel,
Schwerlastankern oder Stehbolzen im Betonfun-
dament (s. Kapitel „1. Fundamentplan" auf Seite
5). Wir empfehlen hierzu Schrauben etc. mit
12 mm Durchmesser und einer Länge von min.
180 mm.
Wichtig: Hierzu die Anzugsdrehmoment angaben
des Schraubenherstellers beachten.
Hinweis: Das Befestigungsmaterial ist nicht im
Lieferumfang enthalten.
Die in der Stele/im Pylon vormontieren
Behnke-Basiselektronik mit der bauseitigen
Infrastruktur verbinden (siehe dazu die Bedie-
nungsanleitung die der verbauten Basiselektro-
nik beiliegt). Funktion der Behnke-Geräte prüfen.
10
*
Revisionsklappe wieder einsetzen
und mittels Zylinderschloss verschließen.
Die Schlüsselnummern der Schließzylinder
der Revisionsklappe im Stelen-/Pyloninnern
und (falls vorhanden) der Briefkastentür im
Inneren des Briefkastens unbedingt für etwaige
Ersatzlieferungen dokumentieren. Im Anhang
dieser Anleitung finden Sie hierzu eine Liste
zum Entnehmen und zur Übergabe an den
Kunden.
Bei Stelen / Pylonen mit Briefkasten bitte
Seite 12 Punkt 3 beachten.
* Erfolgt der Einbau nicht plan auf dem Beton-
fundament, kann dies zu einem Verzug des
Säulenkorpus und damit zu Problemen der
Dichtigkeit führen.


