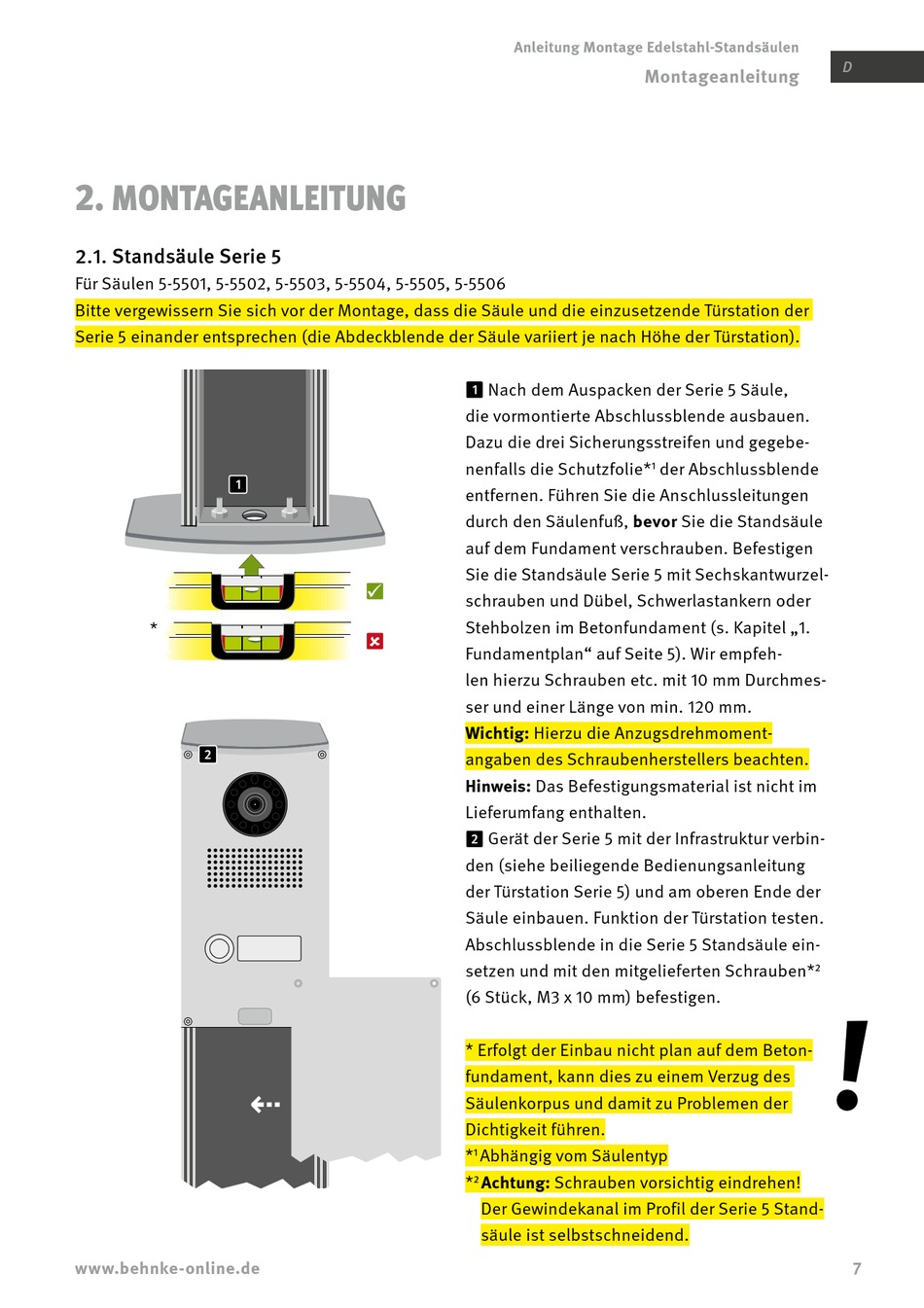

montAgeAnleitung

2.
2.1. Standsäule Serie 5
Für Säulen 5-5501, 5-5502, 5-5503, 5-5504, 5-5505, 5-5506
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende Türstation der
Serie 5 einander entsprechen (die Abdeckblende der Säule variiert je nach Höhe der Türstation).
*
www.behnke-online.de
Anleitung Montage Edelstahl-Standsäulen
Nach dem Auspacken der Serie 5 Säule,
die vormontierte Abschlussblende ausbauen.
Dazu die drei Sicherungsstreifen und gegebe-
nenfalls die Schutzfolie*
entfernen. Führen Sie die Anschlussleitungen
durch den Säulenfuß, bevor Sie die Standsäule
auf dem Fundament verschrauben. Befestigen
Sie die Standsäule Serie 5 mit Sechskantwurzel-

schrauben und Dübel, Schwerlastankern oder
Stehbolzen im Betonfundament (s. Kapitel „1.

Fundamentplan" auf Seite 5). Wir empfeh-
len hierzu Schrauben etc. mit 10 mm Durchmes-
ser und einer Länge von min. 120 mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Das Befestigungsmaterial ist nicht im
Lieferumfang enthalten.
Gerät der Serie 5 mit der Infrastruktur verbin-
den (siehe beiliegende Bedienungsanleitung
der Türstation Serie 5) und am oberen Ende der
Säule einbauen. Funktion der Türstation testen.
Abschlussblende in die Serie 5 Standsäule ein-
setzen und mit den mitgelieferten Schrauben*
(6 Stück, M3 x 10 mm) befestigen.
* Erfolgt der Einbau nicht plan auf dem Beton-
fundament, kann dies zu einem Verzug des
Säulenkorpus und damit zu Problemen der
Dichtigkeit führen.
* Abhängig vom Säulentyp
1
Achtung: Schrauben vorsichtig eindrehen!
*
2
Der Gewindekanal im Profil der Serie 5 Stand-
säule ist selbstschneidend.
Montageanleitung
der Abschlussblende
1
2
