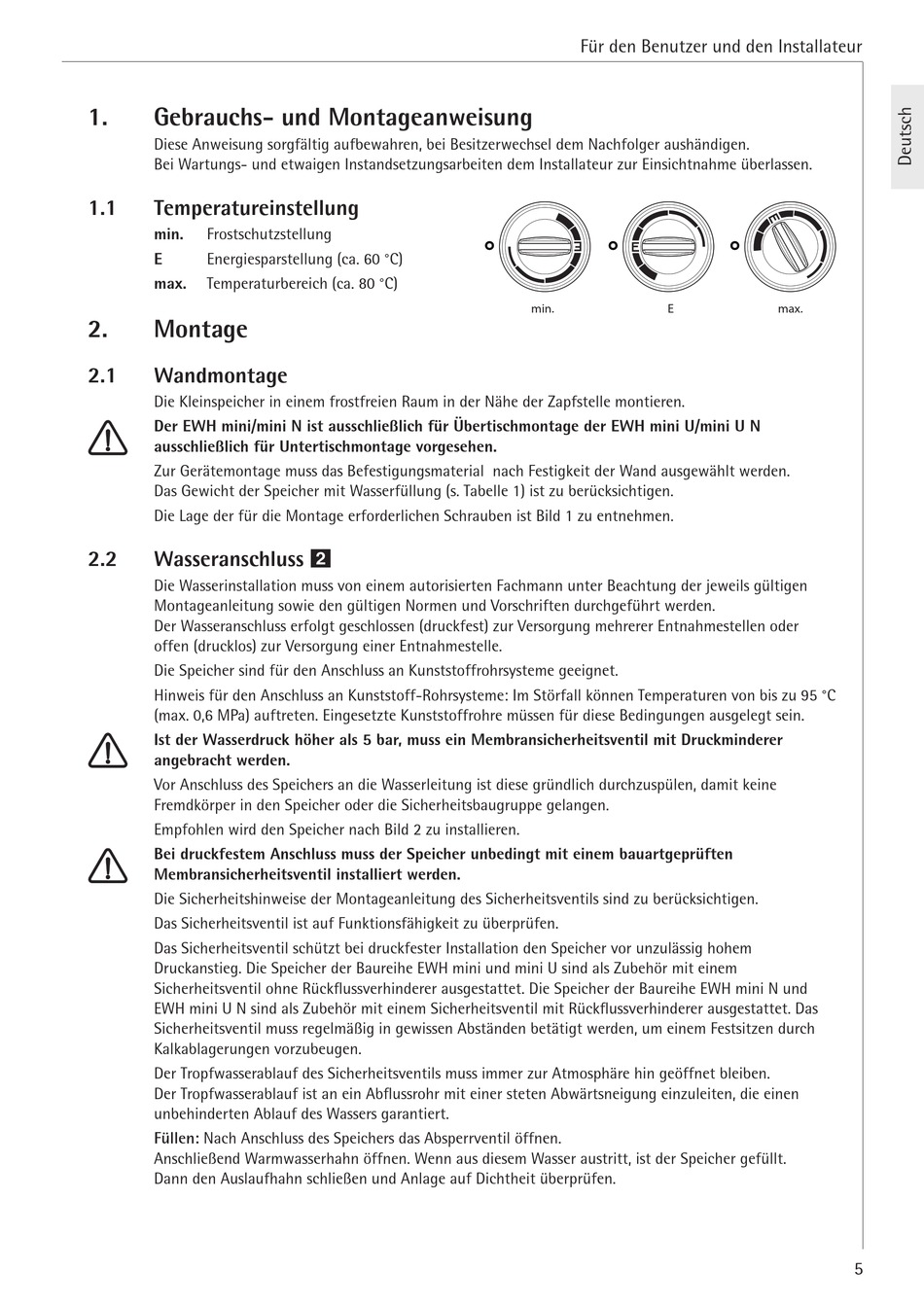

1.

Gebrauchs- und Montageanweisung

Diese Anweisung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger aushändigen.
Bei Wartungs- und etwaigen Instandsetzungsarbeiten dem Installateur zur Einsichtnahme überlassen.
1.1

Temperatureinstellung

min.
Frostschutzstellung
E
Energiesparstellung (ca. 60 °C)
max.
Temperaturbereich (ca. 80 °C)
2.

Montage

2.1

Wandmontage

Die Kleinspeicher in einem frostfreien Raum in der Nähe der Zapfstelle montieren.
Der EWH mini/mini N ist ausschließlich für Übertischmontage der EWH mini U/mini U N
ausschließlich für Untertischmontage vorgesehen.
Zur Gerätemontage muss das Befestigungsmaterial nach Festigkeit der Wand ausgewählt werden.
Das Gewicht der Speicher mit Wasserfüllung (s. Tabelle 1) ist zu berücksichtigen.
Die Lage der für die Montage erforderlichen Schrauben ist Bild 1 zu entnehmen.
2.2

Wasseranschluss 2

Die Wasserinstallation muss von einem autorisierten Fachmann unter Beachtung der jeweils gültigen
Montageanleitung sowie den gültigen Normen und Vorschriften durchgeführt werden.
Der Wasseranschluss erfolgt geschlossen (druckfest) zur Versorgung mehrerer Entnahmestellen oder
offen (drucklos) zur Versorgung einer Entnahmestelle.
Die Speicher sind für den Anschluss an Kunststoffrohrsysteme geeignet.
Hinweis für den Anschluss an Kunststoff-Rohrsysteme: Im Störfall können Temperaturen von bis zu 95 °C
(max. 0,6 MPa) auftreten. Eingesetzte Kunststoffrohre müssen für diese Bedingungen ausgelegt sein.
Ist der Wasserdruck höher als 5 bar, muss ein Membransicherheitsventil mit Druckminderer
angebracht werden.
Vor Anschluss des Speichers an die Wasserleitung ist diese gründlich durchzuspülen, damit keine
Fremdkörper in den Speicher oder die Sicherheitsbaugruppe gelangen.
Empfohlen wird den Speicher nach Bild 2 zu installieren.
Bei druckfestem Anschluss muss der Speicher unbedingt mit einem bauartgeprüften
Membransicherheitsventil installiert werden.
Die Sicherheitshinweise der Montageanleitung des Sicherheitsventils sind zu berücksichtigen.
Das Sicherheitsventil ist auf Funktionsfähigkeit zu überprüfen.
Das Sicherheitsventil schützt bei druckfester Installation den Speicher vor unzulässig hohem
Druckanstieg. Die Speicher der Baureihe EWH mini und mini U sind als Zubehör mit einem
Sicherheitsventil ohne Rückflussverhinderer ausgestattet. Die Speicher der Baureihe EWH mini N und
EWH mini U N sind als Zubehör mit einem Sicherheitsventil mit Rückflussverhinderer ausgestattet. Das
Sicherheitsventil muss regelmäßig in gewissen Abständen betätigt werden, um einem Festsitzen durch
Kalkablagerungen vorzubeugen.
Der Tropfwasserablauf des Sicherheitsventils muss immer zur Atmosphäre hin geöffnet bleiben.
Der Tropfwasserablauf ist an ein Abflussrohr mit einer steten Abwärtsneigung einzuleiten, die einen
unbehinderten Ablauf des Wassers garantiert.
Füllen: Nach Anschluss des Speichers das Absperrventil öffnen.
Anschließend Warmwasserhahn öffnen. Wenn aus diesem Wasser austritt, ist der Speicher gefüllt.
Dann den Auslaufhahn schließen und Anlage auf Dichtheit überprüfen.
Für den Benutzer und den Installateur
min.
E
max.
5
