A felhasználó és a szerelő számára
1. Használati és szerelési utasítás
Gondosan őrizze meg a jelen utasítást, és tulajdonosváltás esetén adja át az utódnak. Karbantartási
és esetleges javítási munkák esetén az utasítást adja át a szerelőnek betekintés céljából.

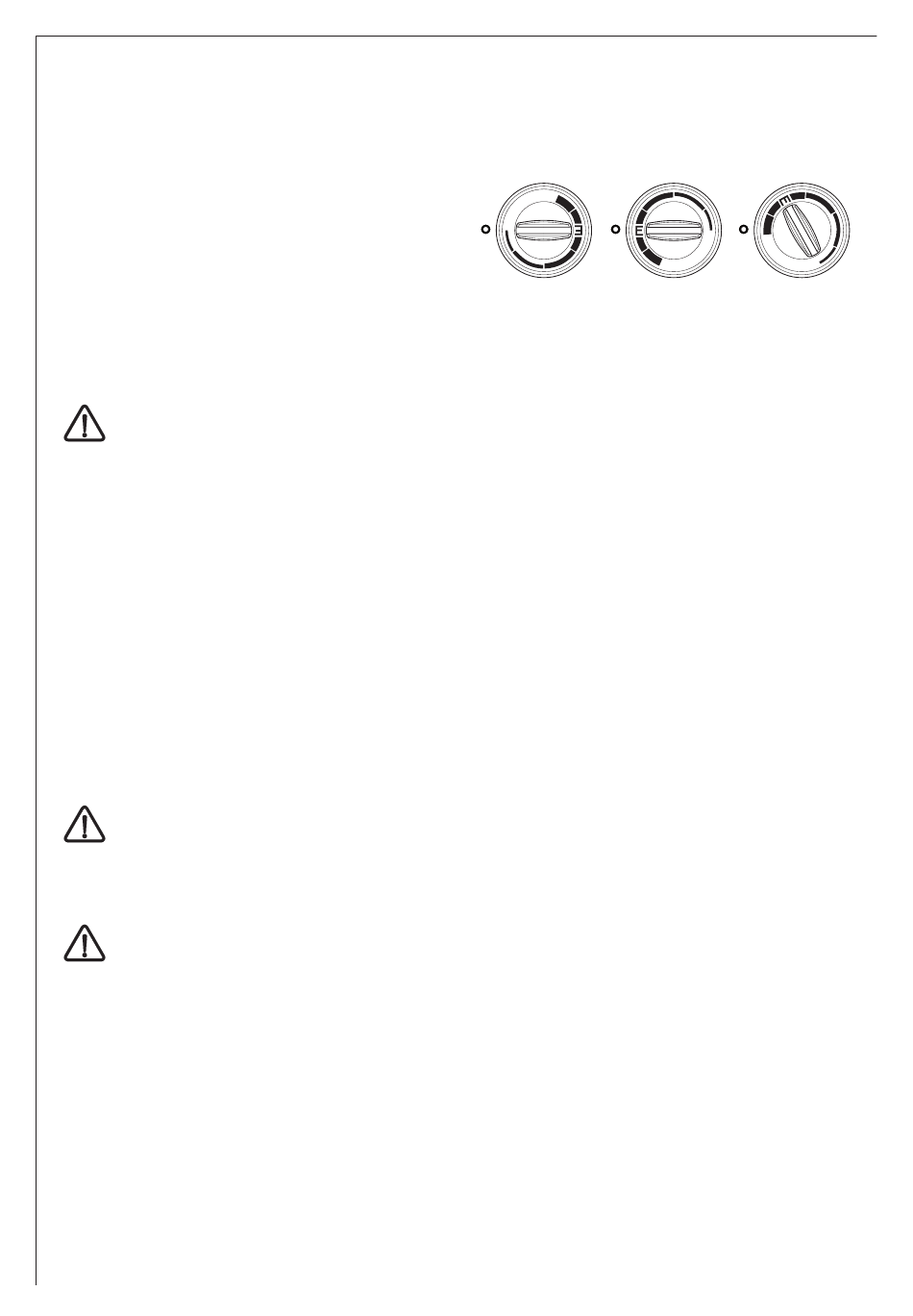

1.1 Hőmérséklet-beállítás
min. Fagyvédő üzemmód
E
Energiatakarékos üzemmód (kb. 60 °C)
max.
Hőmérséklettartomány (kb. 80 °C)
2. Szerelés
2.1 Falra szerelés
A kisméretű melegvíz-tárolókat fagymentes helyiségben, a vízcsapok közelében kell beszerelni.
Az EWH mini/mini N melegvíz-tárolót kizárólag a mosdó, illetve mosogató fölé történő
beszerelésre, míg az EWH mini U/mini U N típusú melegvíz-tárolót kizárólag a mosogató,
illetve mosdó alá történő beszerelésre tervezték.
A készülék szereléséhez a rögzítő anyagot a fal szilárdsága szerint kell megválasztani. Figyelembe kell
venni a melegvíz-tároló súlyát a víztöltéssel együtt (lásd az 1. táblázatot).
A szereléshez szükséges csavarok helyzete a 1. képen látható.
A felfüggesztő kengyel a melegvíz-tárolóhoz tartozó alkatrész.
2.2 Vízcsatlakozás
A vízszerelést a megfelelő engedéllyel rendelkező szakembernek kell elvégeznie, a mindenkori
érvényes szerelési utasítás, valamint a mindenkor érvényes szabványok és előírások
igyelembevételével.
A vízcsatlakozás zártan (nyomásálló módon) történik több kivételi hely ellátására, vagy nyitottan
(nyomástól mentesen) történik egy kivételi hely ellátására.
A fali melegvíz-tárolók műanyag csőrendszerekhez történő csatlakoztatásra alkalmasak.
Megjegyzés a műanyag csőrendszerekhez történő csatlakoztatáshoz: Üzemzavar esetén 95 °C
hőmérséklet (legfeljebb 0,6 MPa) is felléphet. A felhasznált műanyag csöveket ezen feltételekre kell
méretezni.
Amennyiben a víznyomás nagyobb 5 bar értéknél, akkor nyomáscsökkentővel rendelkező
biztonsági membránszelepet kell beszerelni.
Mielőtt csatlakoztatnák a melegvíz-tárolót a vízvezetékhez, a vízvezetéket alaposan át kell öblíteni
annak érdekében, nehogy idegen test kerüljön a melegvíz-tárolóba vagy a biztonsági részegységbe.
Javasoljuk hogy a melegvíz-tárolót a 2. kép szerint szereljék be.
Nyomásálló csatlakoztatás esetén a melegvíz-tárolót feltétlenül típusvizsgálati eljárás során
bevizsgált biztonsági membránszeleppel kell beszerelni.
Figyelembe kell venni a biztonsági szelep szerelési utasításában található biztonsági előírásokat.
Ellenőrizni kell a biztonsági szelep működőképességét.
Nyomásálló beszerelés esetén a biztonsági szelep védi a melegvíz-tárolót a nyomás
megengedhetetlenül magas emelkedésétől. Az EWH mini és mini U gyártási sorozatba tartozó fali
melegvíz-tárolók tartozékként visszaáramlás-gátló eszközzel nem rendelkező biztonsági szeleppel
vannak felszerelve. Az EWH mini N és mini U N gyártási sorozatba tartozó fali melegvíz-tárolók
tartozékként visszaáramlás-gátló eszközzel rendelkező biztonsági szeleppel vannak felszerelve.
A biztonsági szelepet rendszeres időközönként működtetni kell, hogy megelőzzék a szelep
beszorulását a vízkőlerakodás miatt.
A biztonsági szelep csepegővíz-leeresztőjének mindig nyitva kell lennie az atmoszféra felé.
A csepegővíz-leeresztőt a lefolyócsőbe úgy kell bevezetni, hogy folyamatosan lefelé tartson, így kell
garantálni a víz akadálytalan lefolyását.
Feltöltés: A melegvíz-tároló csatlakoztatását követően ki kell nyitni az elzáró szelepet.
Utána ki kell nyitni a melegvíz-csapot. A melegvíz-tároló megtelt, amikor a melegvíz-csapból víz kezd
folyni. Ekkor le kell zárni a kifolyócsapot, majd ellenőrizni kell, hogy a berendezés vízzáró-e.
14
min. E max.
