1.

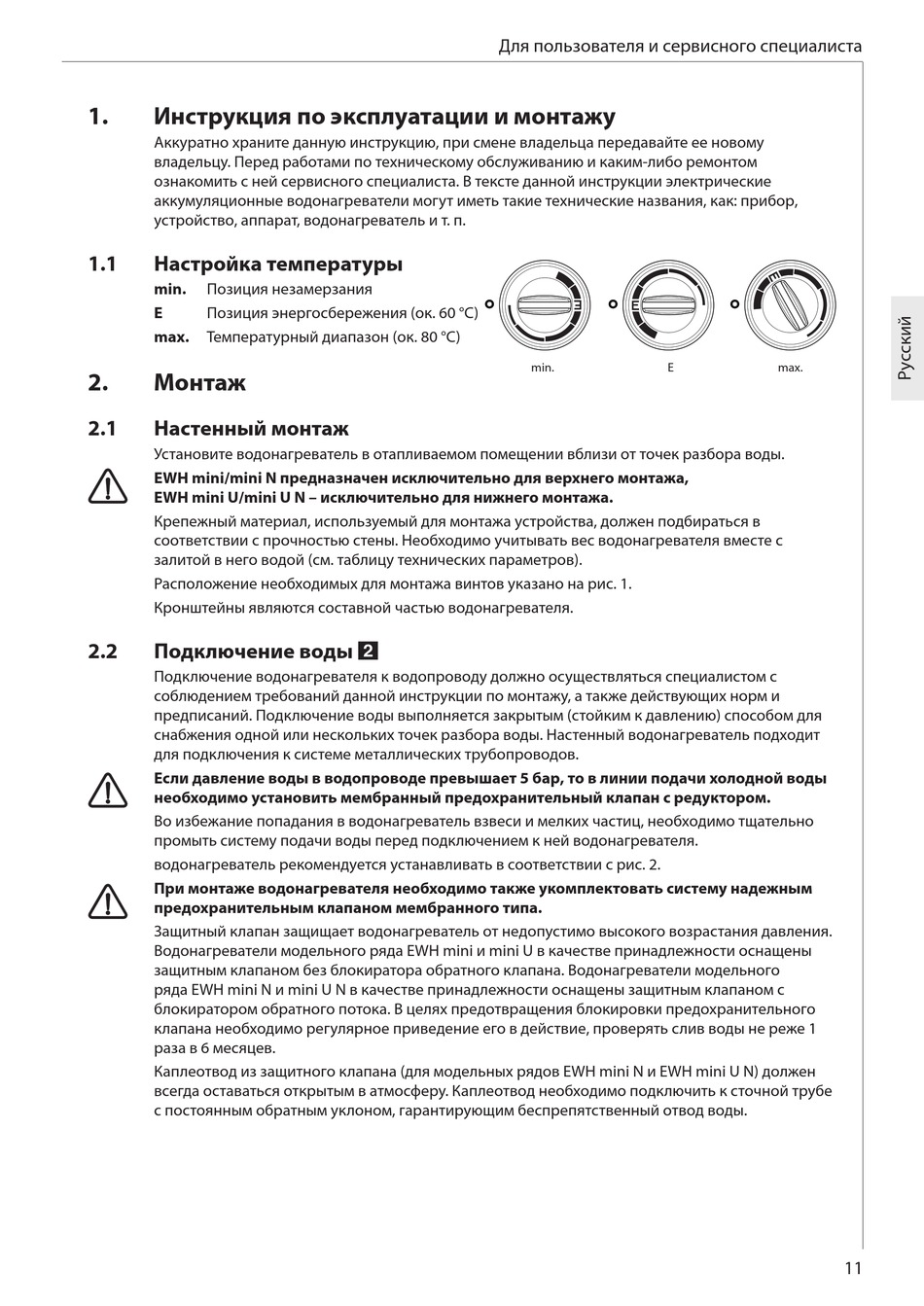

Инструкция по эксплуатации и монтажу
Аккуратно храните данную инструкцию, при смене владельца передавайте ее новому
владельцу. Перед работами по техническому обслуживанию и каким-либо ремонтом
ознакомить с ней сервисного специалиста. В тексте данной инструкции электрические
аккумуляционные водонагреватели могут иметь такие технические названия, как: прибор,
устройство, аппарат, водонагреватель и т. п.
1.1
Настройка температуры
min.
Позиция незамерзания
E
Позиция энергосбережения (ок. 60 °C)
max.
Температурный диапазон (ок. 80 °C)
2.
Монтаж
2.1
Настенный монтаж
Установите водонагреватель в отапливаемом помещении вблизи от точек разбора воды.
EWH mini/mini N предназначен исключительно для верхнего монтажа,
EWH mini U/mini U N – исключительно для нижнего монтажа.
Крепежный материал, используемый для монтажа устройства, должен подбираться в
соответствии с прочностью стены. Необходимо учитывать вес водонагревателя вместе с
залитой в него водой (см. таблицу технических параметров).
Расположение необходимых для монтажа винтов указано на рис. 1.
Кронштейны являются составной частью водонагревателя.
2.2
Подключение воды 2
Подключение водонагревателя к водопроводу должно осуществляться специалистом с
соблюдением требований данной инструкции по монтажу, а также действующих норм и
предписаний. Подключение воды выполняется закрытым (стойким к давлению) способом для
снабжения одной или нескольких точек разбора воды. Настенный водонагреватель подходит
для подключения к системе металлических трубопроводов.
Если давление воды в водопроводе превышает 5 бар, то в линии подачи холодной воды
необходимо установить мембранный предохранительный клапан с редуктором.
Во избежание попадания в водонагреватель взвеси и мелких частиц, необходимо тщательно
промыть систему подачи воды перед подключением к ней водонагревателя.
водонагреватель рекомендуется устанавливать в соответствии с рис. 2.
При монтаже водонагревателя необходимо также укомплектовать систему надежным
предохранительным клапаном мембранного типа.
Защитный клапан защищает водонагреватель от недопустимо высокого возрастания давления.
Водонагреватели модельного ряда EWH mini и mini U в качестве принадлежности оснащены
защитным клапаном без блокиратора обратного клапана. Водонагреватели модельного
ряда EWH mini N и mini U N в качестве принадлежности оснащены защитным клапаном с
блокиратором обратного потока. В целях предотвращения блокировки предохранительного
клапана необходимо регулярное приведение его в действие, проверять слив воды не реже 1
раза в 6 месяцев.
Каплеотвод из защитного клапана (для модельных рядов EWH mini N и EWH mini U N) должен
всегда оставаться открытым в атмосферу. Каплеотвод необходимо подключить к сточной трубе
с постоянным обратным уклоном, гарантирующим беспрепятственный отвод воды.
Для пользователя и сервисного специалиста
min.
E
max.
11
