QS Link 接线
• 每个 IEC PELV/NEC 2 类端子可接受
®
最多两根 18 AWG (1.0 mm²) 线。
• 将端子 1、3 和 4 连接到所有控制单元、
墙控器和控制接口。
• 控制链路总长不得超过 610 m。
• 不要让 IEC PELV/NEC 2 类线接触线路/
®
电源线。
• QS Timeclock 在 QS Link 上提
供了 3 个用电单元。有关 PDU 的更
多信息，请参阅 www.lutron.com 上
的"Power Draw Units on the QS Link" ，
PN 369405。
QS 通信链路端子详情
_
MUX
24 V-
COM
®

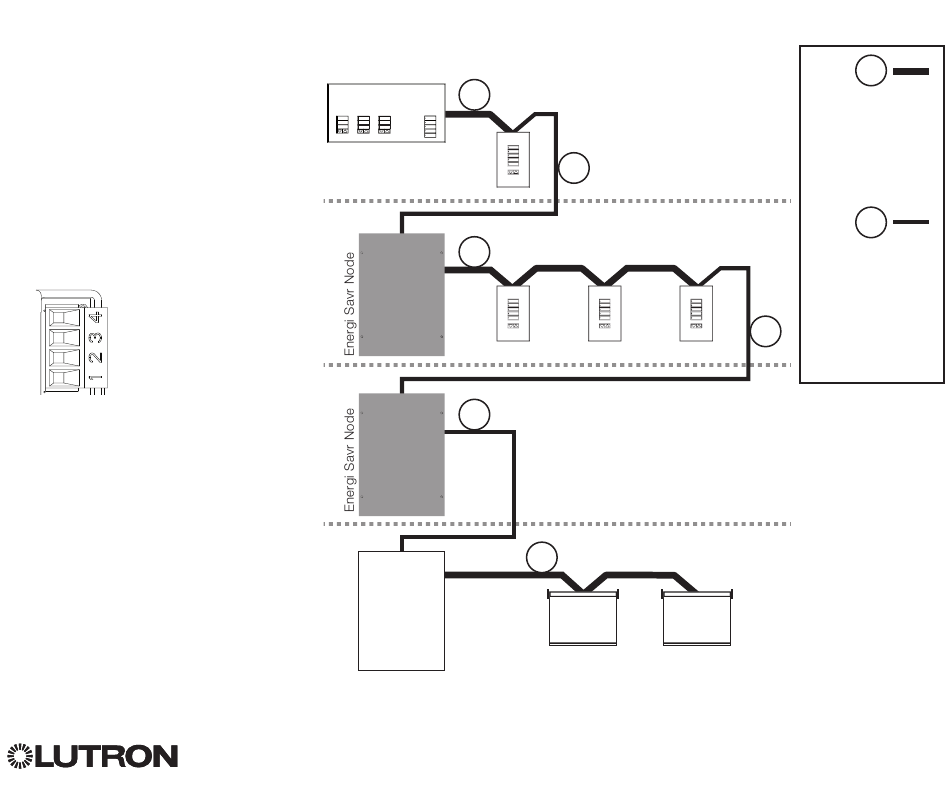

接线示例
QS Timeclock
A
墙控器
A
B
Sivoia QS
智能电源
板
电源组 1
B
LUTRON
电源组 2
LUTRON LUTRON
墙控器
电源组 3
电源组 4
A
Sivoia QS Sivoia QS
百叶窗 百叶窗
A
连接一个电源组中的
所有 4 个端子：
1: 通信
2: 24 V-
3 和 4： 数据
B
电源组之间只连接
3 个端子：
1: 通信
3 和 4： 数据
B
不要连接端子 2：
LUTRON
24 V-
QS Timeclock 安装和操作指南 6
