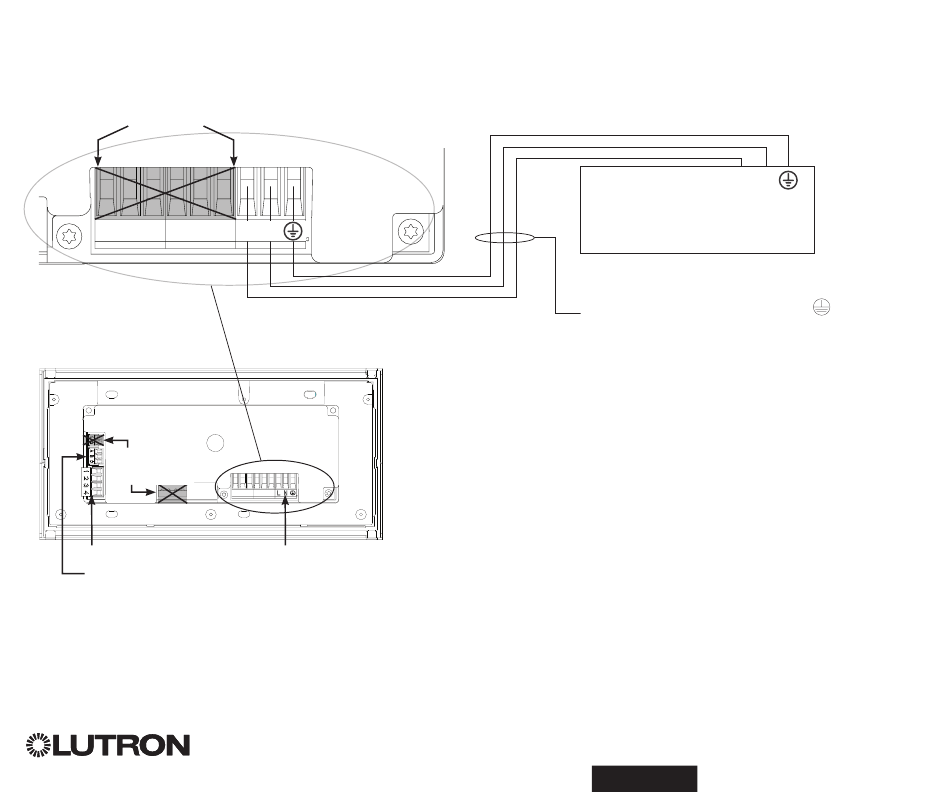

Collegamenti a tensione di rete

• Portare i cavi di alimentazione dal quadro di distribuzione all'orologio in tempo reale QS.
• Tutti i morsetti a tensione di rete sono adatti per un filo con sezione 4,0 mm² (12 AWG).
NON
UTILIZZATO
1 2 3 4 5 6 L N

Morsetti

NON
UTILIZZATO
D1 D1 D2 D2
Link di comunicazione QS
Ingresso a contatti e 24 V- alimentazione
®
Lato posteriore
orologio in tempo
reale QS
Alimentazione
1 2 3 4 5 6 L N
Quadro di distribuzione
La tensione di rete (Linea / fase)
è contrassegnata con L.
100–240 V~ solo
Guida all'uso e all'installazione della l'Orologio QS 3
L: Linea / fase
N: neutro
: terra
