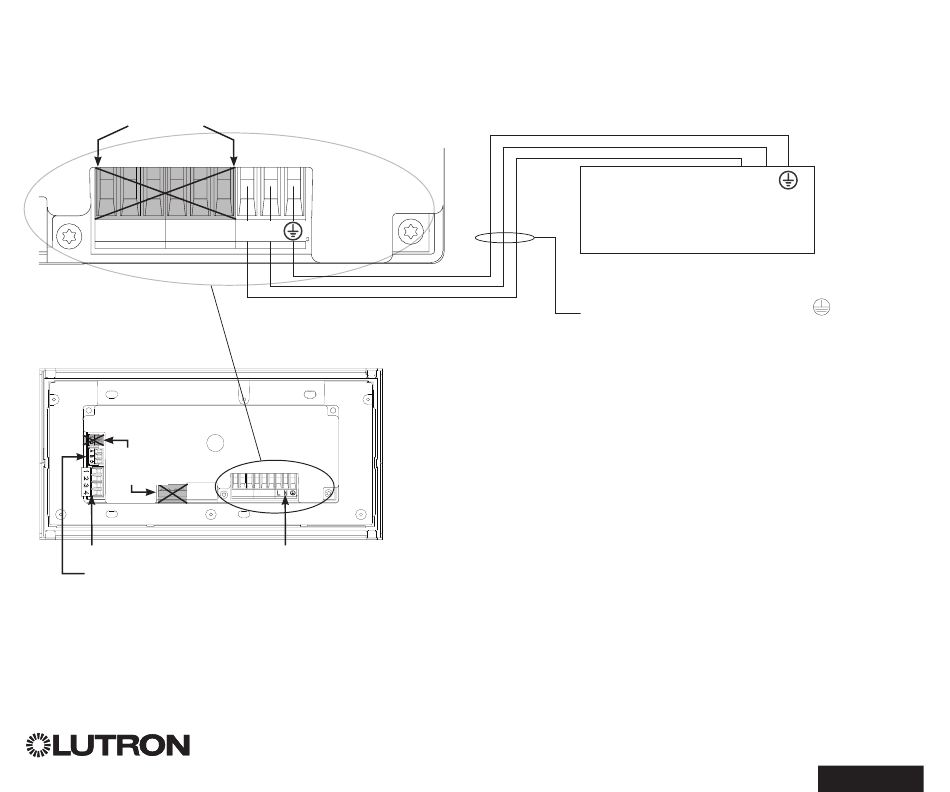

线电压接线
• 将电源线从配电盘拉到 QS Timeclock。
• 每个线电压端子可以接受一根 4.0 mm² (12 AWG) 线。
未使用
1 2 3 4 5 6 L N
端子
未使用
D1 D1 D2 D2
QS 通信线路
触点闭合输入和 24 V- 电源
®
QS Timeclock
后部
输入功率
1 2 3 4 5 6 L N
配电盘
线电压（通电/带电）标记
为 L。
100 –240 V~
仅
QS Timeclock 安装和操作指南 3
L: 通电/带电
N: 中性点
: 地线
