Configuração da entrada do fechamento
de contato (CCI)
O contacto integral de fecho de entrada (CCI) situado
na parte de trás do relógio temporizador QS pode ser
configurada como:
Horário após o expediente: permite que a CCI inicie e
termine o Horário após o expediente.
Relógio: permite que a CCI habilite e desabilite o relógio.
Desativar CCI: a CCI não terá qualquer efeito no sistema.
Alteração da operação da entrada do fechamento
de contato:

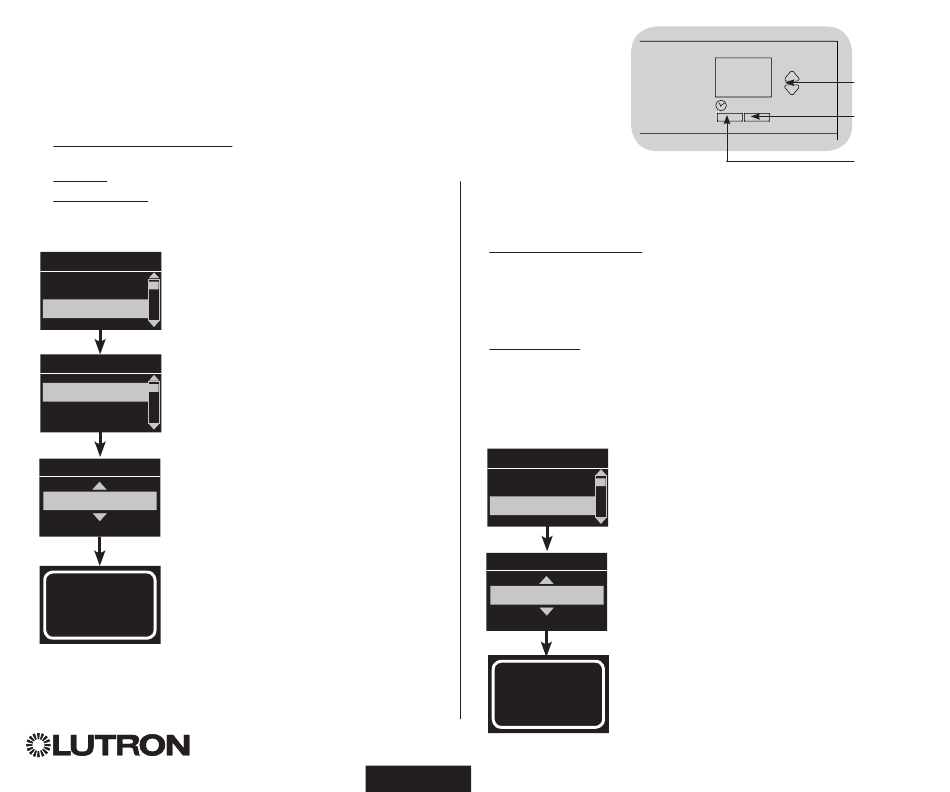

1. Entre no modo de programação.
Menu principal
2. Use os botões Gerais para destacar
Relógio
"Configuração de CCI" e pressione o
botão OK para aceitar.
Configuração de CCI
3. Use os botões Gerais para destacar
"Modo CCI" e pressione o botão OK
para aceitar.
Menu CCI
4. Use os botões Gerais para destacar
Modo CCI
o modo com o qual a CCI controle.
Pressione o botão OK para aceitar.
Tipo de CCI
5. A tela de informações confirmará que
sua configuração foi salva.
6. Saia do modo de programação.
Modo CCI
Depois da hora
Salvo
Saved
®
1 2 3 4 5
O contacto integral de fecho de entrada (CCI) situado na parte
de trás do relógio temporizador QS é também compatível com o
tipo de dispositivo de fecho:
Manter (por definição): O relógio temporizador QS actuará em
ambas as situações de fecho de contacto e contacto aberto/
desprendimento.
Exemplo: Modo CCI definido para fora de horas. O contacto de
fecho Inicia-se fora de horas. Contacto aberto / desprendimento
termina fora de horas.
Momentâneo: O GRAFIK Eye QS apenas actuará em situações
de fecho de contacto.
Exemplo: Modo CCI definido para fora de horas. O contacto de fecho
Inicia-se fora de horas. Contacto aberto / desprendimento não tem
qualquer função. Segundo contacto de fecho termina fora de horas.
Alterar o tipo de entrada do contacto de fecho:
Menu CCI
Modo CCI
Tipo de CCI
Tipo de CCI
Mantido
Salvo
Saved
Guia de instalação e operação do relógio temporizador QS 13
6
OK
1. Entre no modo de programação.
2. Use os botões Gerais para destacar
"Configuração CCI" e pressione o botão
OK para aceitar.
3. Use os botões Gerais para destacar "Tipo
de CCI" e pressione o botão OK para
aceitar.
4. Use os botões Gerais para destacar o tipo
que deseja que a CCI controle. Pressione
o botão OK para aceitar.
5. A tela de informações confirmará que sua
configuração foi salva.
6. Saia do modo de programação.
Botões
Gerais
Botão OK
Botão
Relógio
(voltar)
