Anschließen
Sicherer HALT (Option) X533
externe DC24 V Einspeisung,
RS485 (USS) X100
Busabschluss-
widerstand (USS) S1
Klemmenleiste X101
RS232 / RS485 (USS) X103
Motoranschluss X2
Schirmauflage
für Steuerleitungen
7-2
SIEMENS
PMU
X100
A
S1
X101 B
X103 C

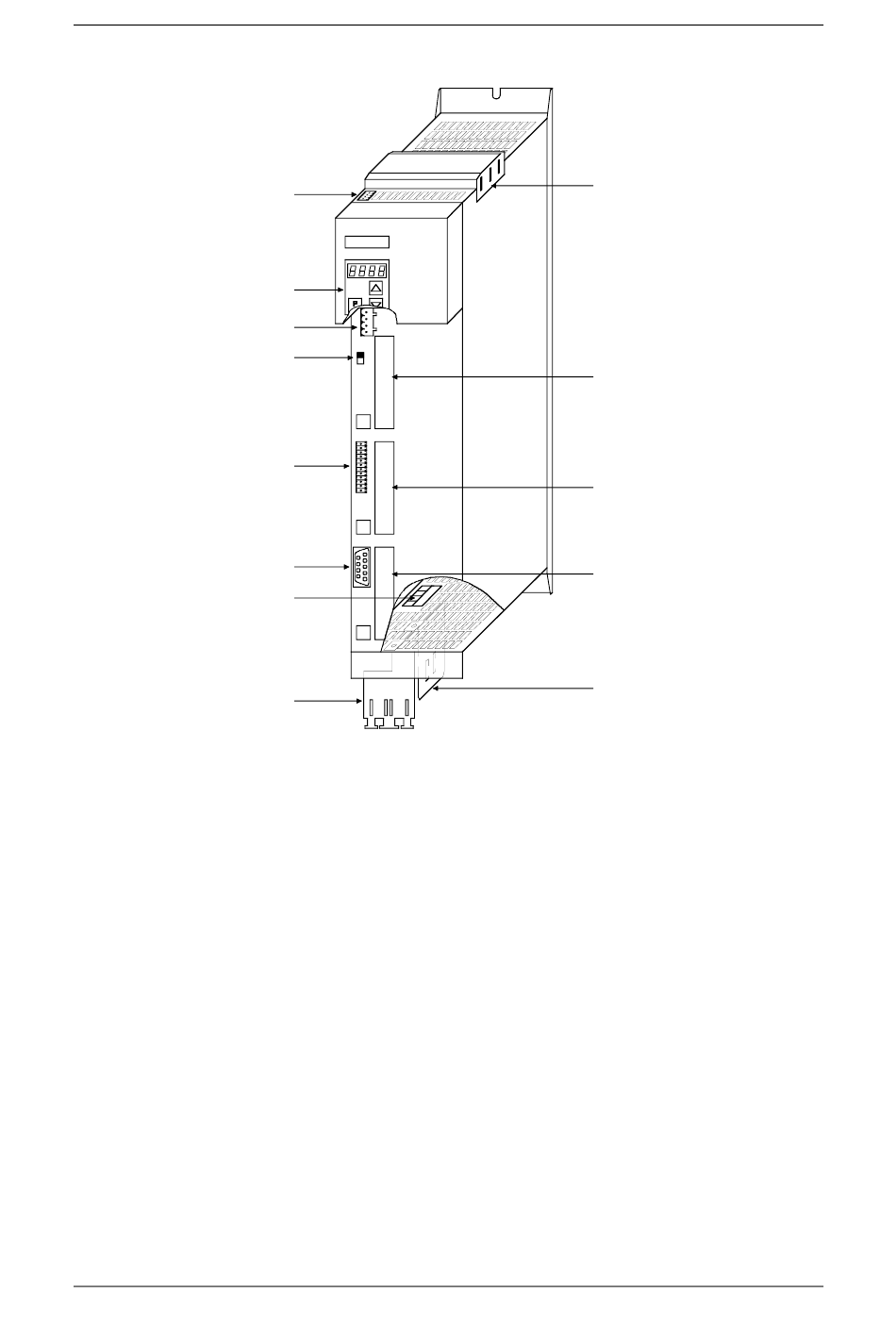

Bild 7-1 Anschlussübersicht Gehäusebreite bis 90 mm
PE3
X3 Zwischenkreis-
−
+ verschienung
Slot A
Slot B
Slot C
Schirmauflage
für Motorkabel
6SE7087-6KP50
Betriebsanleitung SIMOVERT MASTERDRIVES
06.2006
Siemens AG
