06.2006
P24
Not-Aus
A1 Y10 Y11 Y12 Y21 Y22 13 23 31
3TK2828
Y33 Y34 PE A2 14 24 32
K1
M
Siemens AG 6SE7087-6KP50
SIMOVERT MASTERDRIVES
Die Rückmeldekontakte des Sicherheitsrelais erlauben bei der
angegebenen Belastung (30 V DC / 1 A) mindestens 100.000
Schaltspiele. Die mechanische Lebensdauer beträgt ca. 10 Mio
Schaltspiele. Das Sicherheitsrelais ist ein wichtiges Bauteil für
Sicherheit und Verfügbarkeit der Maschine. Daher muss bei einer
Fehlfunktion die Leiterplatte mit dem Sicherheitsrelais ausgetauscht
werden. Das Gerät ist in diesem Fall zur Reparatur einzusenden oder
auszutauschen. Zum Erkennen einer Fehlfunktion sind in regelmäßigen
Abständen Funktionsprüfungen erforderlich. Für den Zeitrahmen sind
die in der berufsgenossenschaftlichen Vorschrift BGV A1 §39, Absatz 3
angegebenen Intervalle maßgebend. Die Funktionsprüfung ist daher je
nach Einsatzbedingungen, mindestens jedoch einmal jährlich und
zusätzlich nach Erstinbetriebnahme sowie nach Änderungen und
Instandsetzungen durchzuführen.
auf
zu
-S1
47 57 A1
3TK2828
48 58 Y33 Y34
Reset
S3
-K1

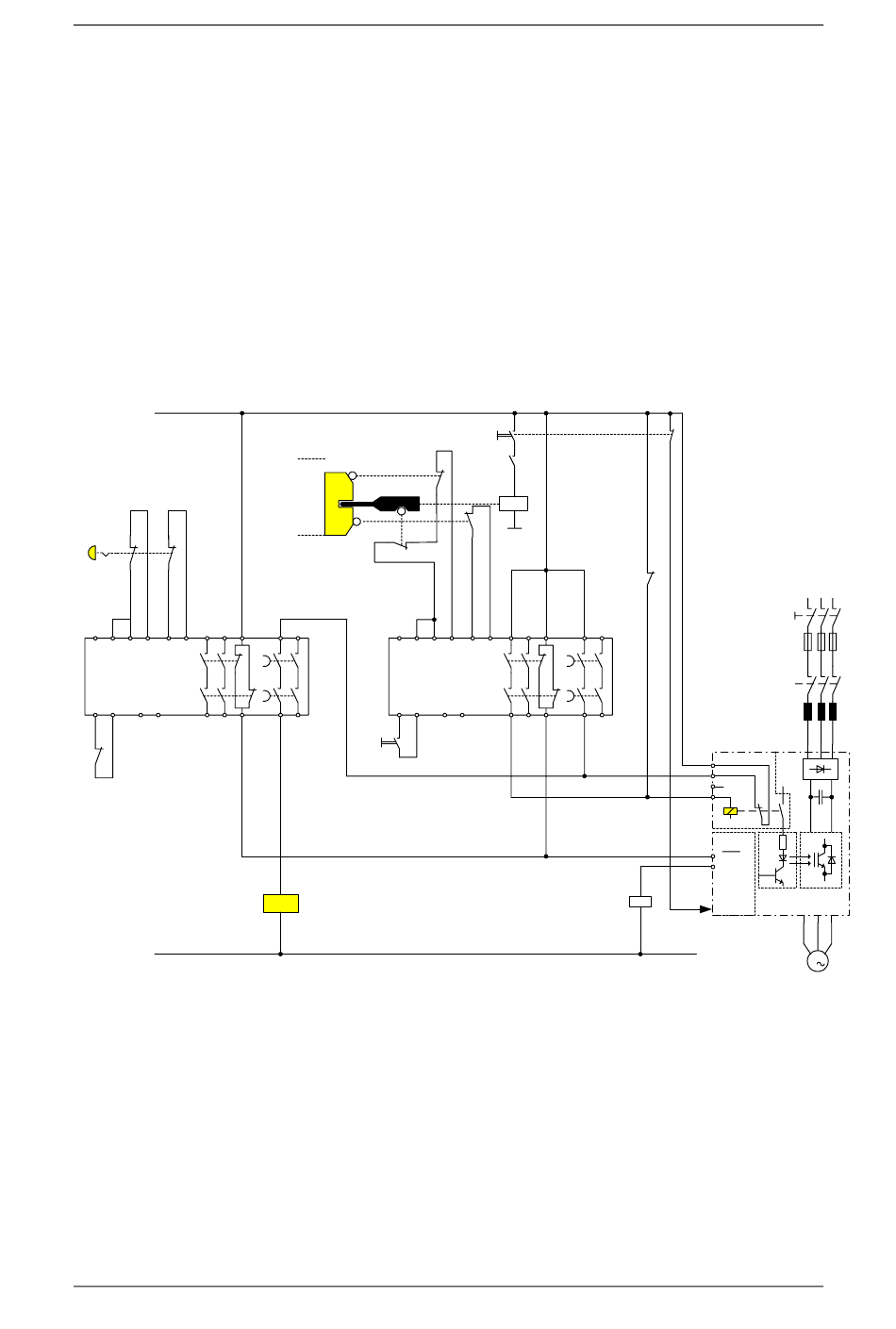

Bild 7-6 Anwendungsbeispiel Funktion "Sicherer Halt" mit
Schützsicherheitskombination für die Überwachung einer beweglichen
Schutzeinrichtung in Sicherheitskategorie 3 nach EN 954-1
Betriebsanleitung
Anforderung Freigabe
Schutzeinrichtung
S2
K2
-Y1
Y10 13 23 31 47
Y11 Y12 Y21 Y22
PE A2 14 24 32 48
X: Binäreingang, zu verbinden mit AUS3
z. B. X101.8 --> P558 = 21
Y: Binärausgang, zu verbinden mit Meldung
"Vergleichswert erreicht"
z. B. X101.6 --> P654 = 120; P796 = 0 (Vergleichswert)
Anschließen
K2
Hauptschalter
57
58
X533
Option K80
1
2
4
P24
3
M
X101
X
AUS3
Y
n = 0
Regelungs-
baugruppe
CU
SIMOVERT
-K2
MASTERDRIVES
AUS1
Netz
-Q1
K1
U1 V1 W1
PV
U2 V2 W2
M
3
7-17
