Techly IDATA EXT-E70W User Manual page 4

IT
3) Cavo UTP/STP Cat6/Cat6A/Cat7 in rame con qualità eccellente e
seguire lo standard EIA/TIA-568B
1 - Arancio/bianco
2 - Arancio
3 - Verde/bianco
4 - Blu
DESCRIZIONE PANNELLO

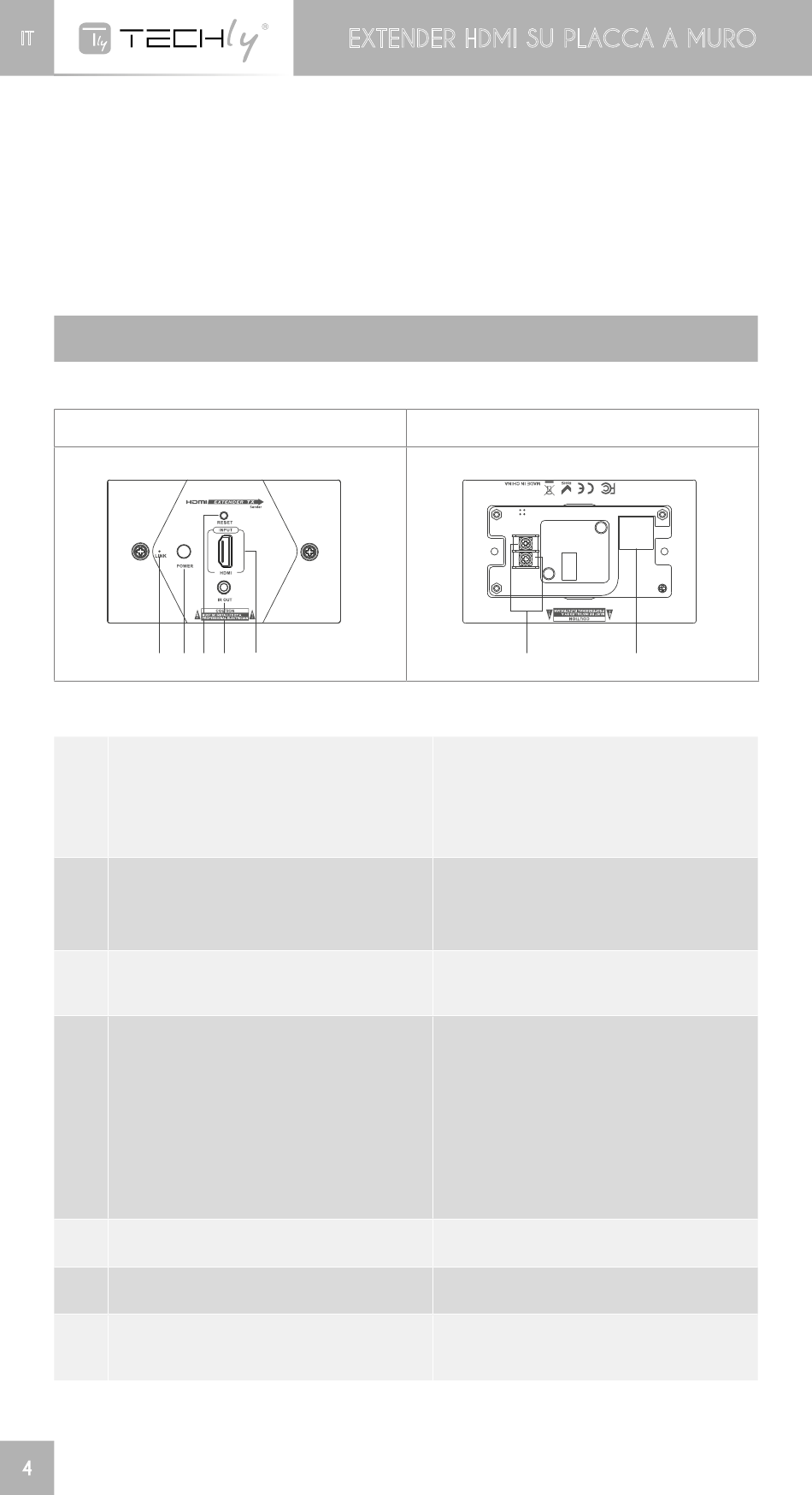

1. Trasmettitore (TX)
Pannello frontale
➊ ➋➌➍ ➎
➊
Indicatore signale HDMI
➋
Interruttore
➌
Tasto reset
Interfaccia per cavo prolunga
➍
per estensione IR
➎
Ingresso segnale HDMI
➏
Interfaccia alimentazione
➐
Uscita segnale RJ45
4
EXTENDER HDMI SU PLACCA A MURO
5 - Blu/bianco
6 - Verde
7 - Marrone/bianco
8 - Marrone
Pannello posteriore
Si accende quando c'è un
segnale HDMI in ingresso,
lampeggia in assegna di
segnale HDMI in ingresso
Premere questo tasto per
accendere o spegnere il
dispositivo
Premere questo tasto per
resettare il dispositivo
Collegare con il cavo
prolunga IR Blaster.
Posizionare l'IR Blaster il più
vicino possibile alla sorgente
per ottenere la migliore
trasmissione del segnale IR
dal ricevitore
Collegare con la sorgente
Collegare alla linea elettrica
Uscita segnale HDMI
codificato
➐
➏
