9 Anschlussbelegungen

9 Anschlussbelegungen

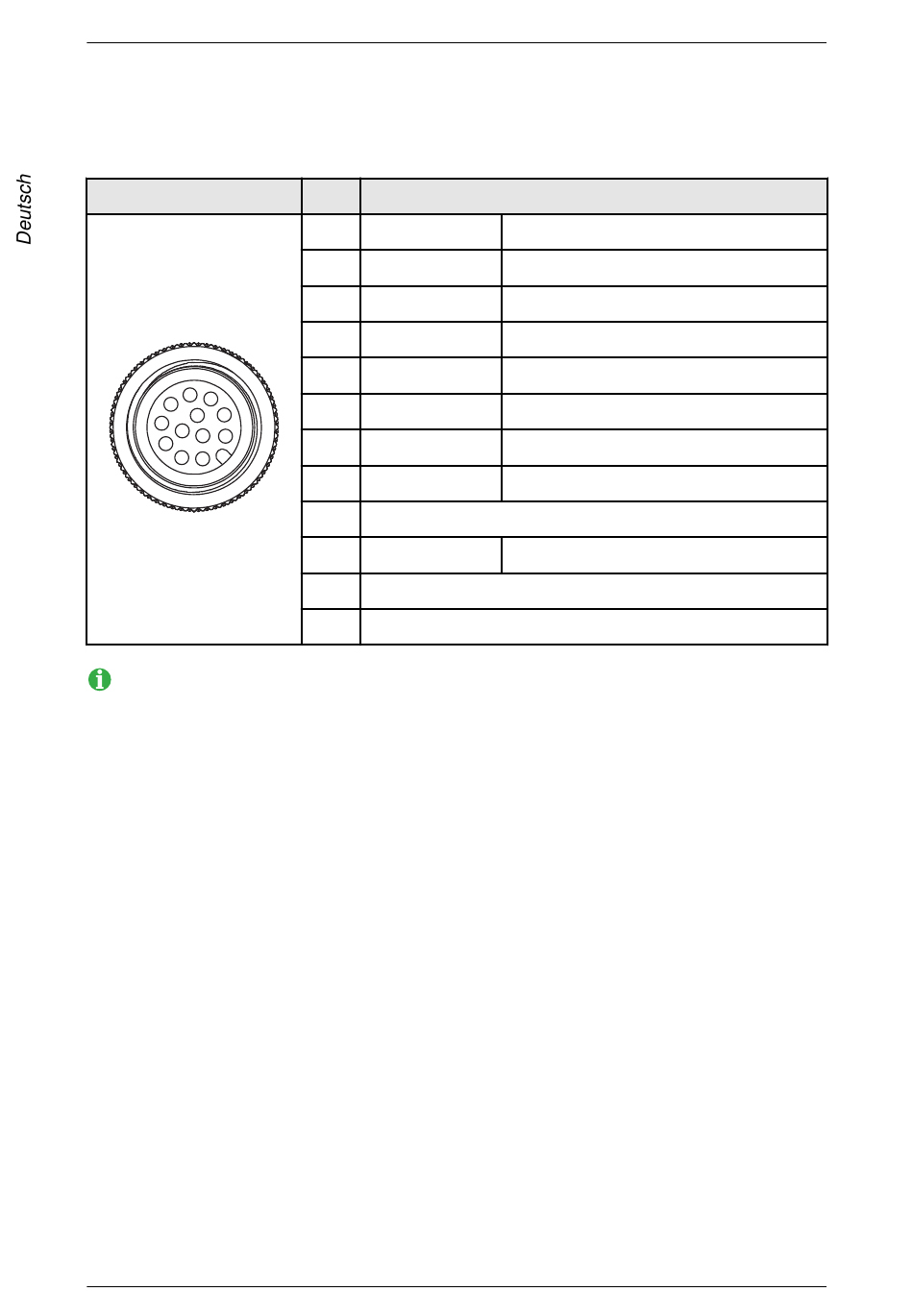

GEL 2444␣␣␣␣␣J␣␣␣-
12-poliger Stecker
5
4
6
3
11
7
12
10 2
8
9
1
Bei langen Spannungsversorgungsleitungen muss eine externe Sense-
Regelung erfolgen!
30
Pin
1 U
1+
2 U
1–
3 U
N+
4 0 V
5 U
B
6 U
2+
7 U
2–
8 U
N–
9 nicht belegt
10 U
Sense
11 nicht belegt
12 nicht belegt
Signal / Funktion
Signal Spur 1
inverses Signal Spur 1
Signal Referenzspur N
GND
+ 5 V Versorgungsspannung
Signal Spur 2
inverses Signal Spur 2
inverses Signal Referenzspur N
5 V Sense
