Lenord + Bauer

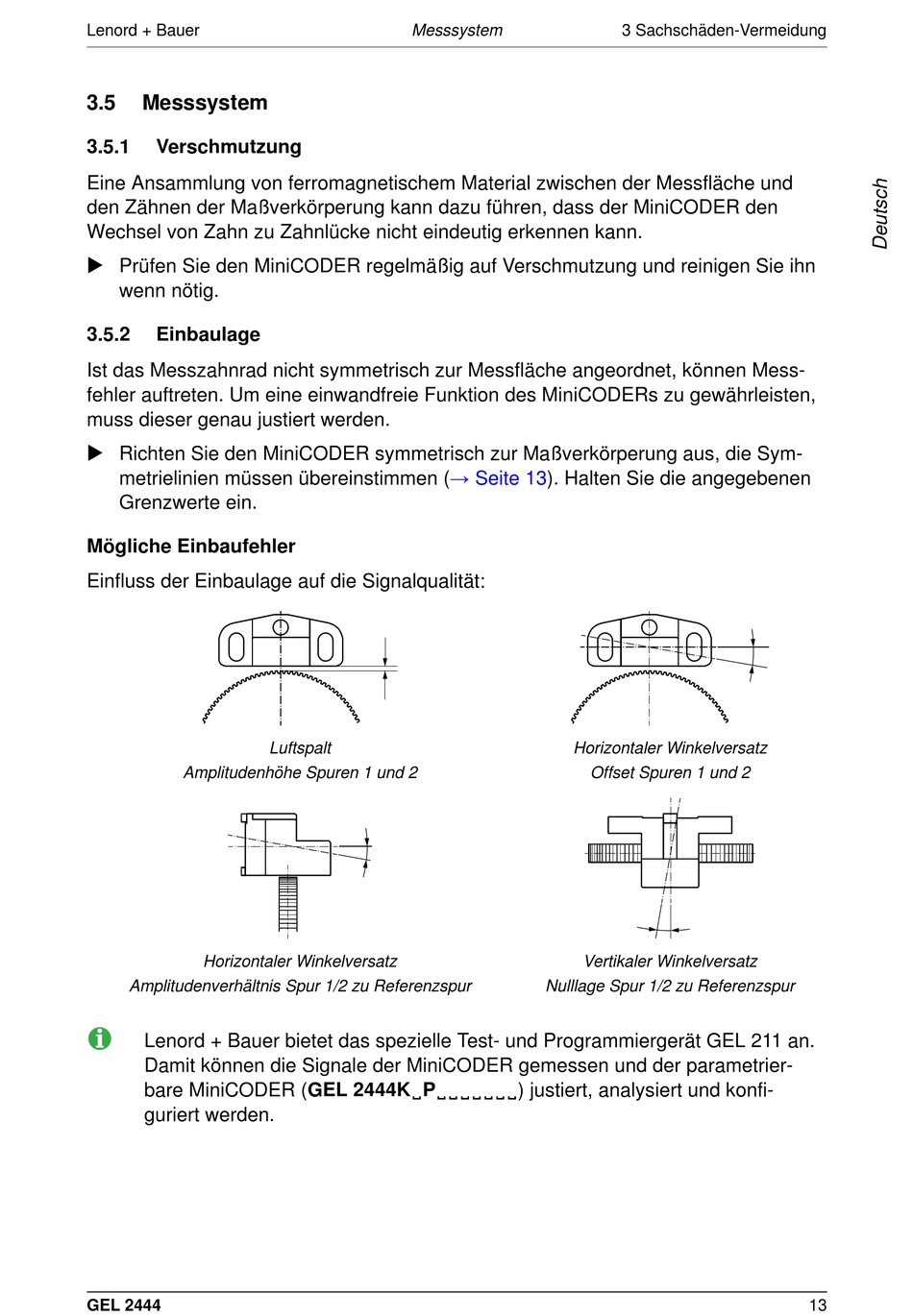

3.5

Messsystem

3.5.1

Verschmutzung

Eine Ansammlung von ferromagnetischem Material zwischen der Messfläche und
den Zähnen der Maßverkörperung kann dazu führen, dass der MiniCODER den
Wechsel von Zahn zu Zahnlücke nicht eindeutig erkennen kann.
 Prüfen Sie den MiniCODER regelmäßig auf Verschmutzung und reinigen Sie ihn
wenn nötig.
3.5.2

Einbaulage

Ist das Messzahnrad nicht symmetrisch zur Messfläche angeordnet, können Mess-
fehler auftreten. Um eine einwandfreie Funktion des MiniCODERs zu gewährleisten,
muss dieser genau justiert werden.
 Richten Sie den MiniCODER symmetrisch zur Maßverkörperung aus, die Sym-
metrielinien müssen übereinstimmen
Grenzwerte ein.
Mögliche Einbaufehler
Einfluss der Einbaulage auf die Signalqualität:
Amplitudenhöhe Spuren 1 und 2
Horizontaler Winkelversatz
Amplitudenverhältnis Spur 1/2 zu Referenzspur
Lenord + Bauer bietet das spezielle Test- und Programmiergerät GEL 211 an.
Damit können die Signale der MiniCODER gemessen und der parametrier-
bare MiniCODER (GEL 2444K␣P␣␣␣␣␣␣␣) justiert, analysiert und konfi-
guriert werden.
GEL 2444
Messsystem
Luftspalt
(→ Seite 13). Halten Sie die angegebenen
Horizontaler Winkelversatz
Offset Spuren 1 und 2
Vertikaler Winkelversatz
Nulllage Spur 1/2 zu Referenzspur
3 Sachschäden-Vermeidung
13
