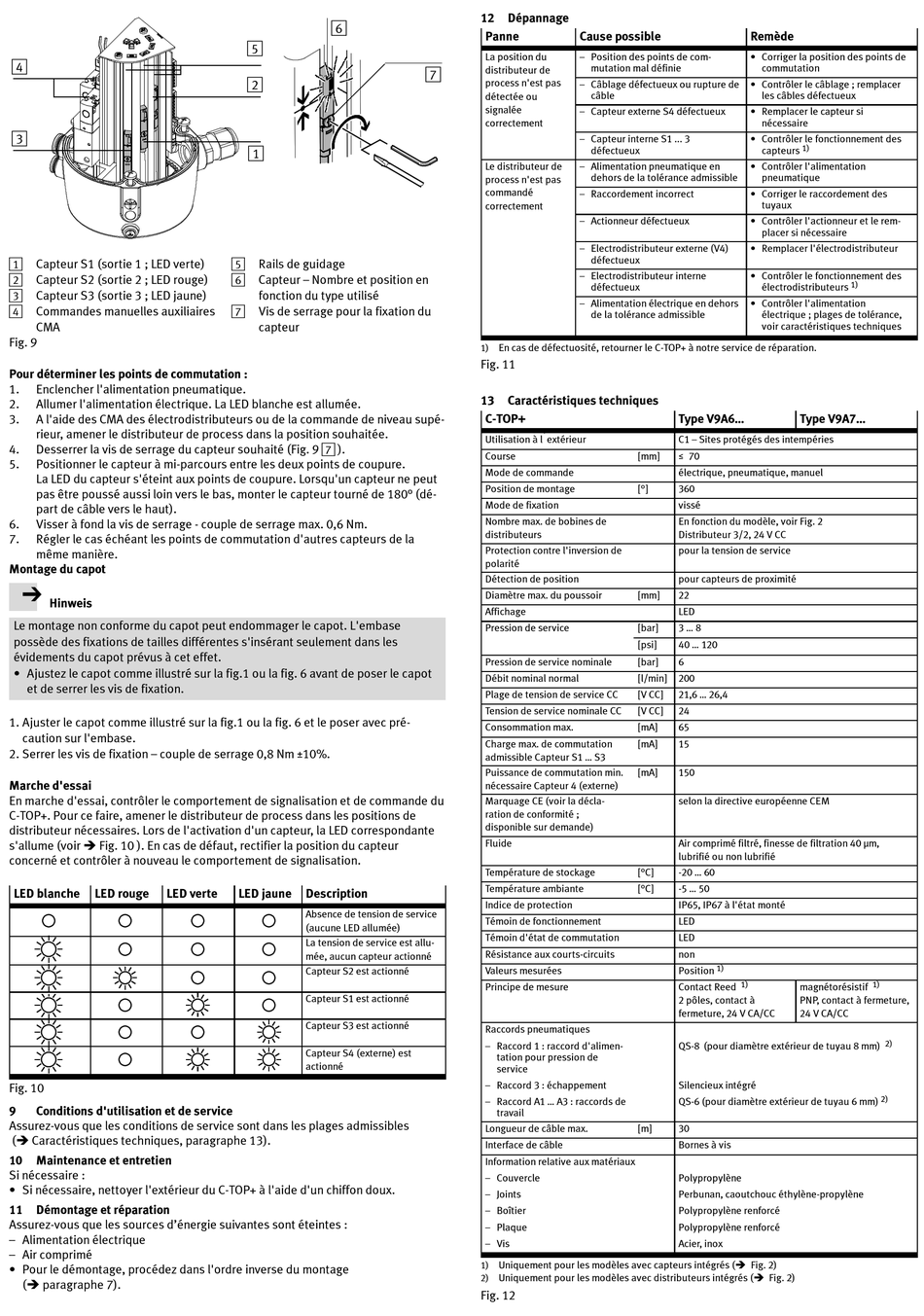

Marche D'essai; Dépannage; Caractéristiques Techniques - INOXPA C-TOP+ Operating Instructions Manual

4
3
1
Capteur S1 (sortie 1 ; LED verte)
2
Capteur S2 (sortie 2 ; LED rouge)
3
Capteur S3 (sortie 3 ; LED jaune)
4
Commandes manuelles auxiliaires
CMA
Fig. 9
Pour déterminer les points de commutation :
1. Enclencher l'alimentation pneumatique.
2. Allumer l'alimentation électrique. La LED blanche est allumée.
3. A l'aide des CMA des électrodistributeurs ou de la commande de niveau supé-
rieur, amener le distributeur de process dans la position souhaitée.
Desserrer la vis de serrage du capteur souhaité (Fig. 9 7 ).
4.
5. Positionner le capteur à mi-parcours entre les deux points de coupure.
La LED du capteur s'éteint aux points de coupure. Lorsqu'un capteur ne peut
pas être poussé aussi loin vers le bas, monter le capteur tourné de 180° (dé-
part de câble vers le haut).
6. Visser à fond la vis de serrage - couple de serrage max. 0,6 Nm.
7. Régler le cas échéant les points de commutation d'autres capteurs de la
même manière.
Montage du capot
Hinweis
Le montage non conforme du capot peut endommager le capot. L'embase
possède des fixations de tailles différentes s'insérant seulement dans les
évidements du capot prévus à cet effet.
• Ajustez le capot comme illustré sur la fig.1 ou la fig. 6 avant de poser le capot
et de serrer les vis de fixation.
1. Ajuster le capot comme illustré sur la fig.1 ou la fig. 6 et le poser avec pré-
caution sur l'embase.
2. Serrer les vis de fixation – couple de serrage 0,8 Nm ±10%.

Marche d'essai

En marche d'essai, contrôler le comportement de signalisation et de commande du
C-TOP+. Pour ce faire, amener le distributeur de process dans les positions de
distributeur nécessaires. Lors de l'activation d'un capteur, la LED correspondante
s'allume (voir Fig. 10 ). En cas de défaut, rectifier la position du capteur
concerné et contrôler à nouveau le comportement de signalisation.
LED blanche LED rouge LED verte
Fig. 10
9 Conditions d'utilisation et de service
Assurez-vous que les conditions de service sont dans les plages admissibles
( Caractéristiques techniques, paragraphe 13).
10 Maintenance et entretien
Si nécessaire :
• Si nécessaire, nettoyer l'extérieur du C-TOP+ à l'aide d'un chiffon doux.
11 Démontage et réparation
Assurez-vous que les sources d'énergie suivantes sont éteintes :
– Alimentation électrique
– Air comprimé
• Pour le démontage, procédez dans l'ordre inverse du montage
( paragraphe 7).
6
5
2
1
5
Rails de guidage
6
Capteur – Nombre et position en
fonction du type utilisé
7
Vis de serrage pour la fixation du
capteur
LED jaune Description
Absence de tension de service
(aucune LED allumée)
La tension de service est allu-
mée, aucun capteur actionné
Capteur S2 est actionné
Capteur S1 est actionné
Capteur S3 est actionné
Capteur S4 (externe) est
actionné
12 Dépannage
Panne Cause possible
La position du – Position des points de com-
mutation mal définie
7
distributeur de
process n'est pas
– Câblage défectueux ou rupture de
câble
détectée ou
signalée
– Capteur externe S4 défectueux
correctement
– Capteur interne S1 ... 3
défectueux
Le distributeur de – Alimentation pneumatique en
dehors de la tolérance admissible
process n'est pas
commandé
– Raccordement incorrect
correctement
– Actionneur défectueux
– Electrodistributeur externe (V4)
défectueux
– Electrodistributeur interne
défectueux
– Alimentation électrique en dehors
de la tolérance admissible
En cas de défectuosité, retourner le C-TOP+ à notre service de réparation.
1)
Fig. 11
13 Caractéristiques techniques
C-TOP+
'
Utilisation à l extérieur
Course
Mode de commande
Position de montage
Mode de fixation
Nombre max. de bobines de
distributeurs
Protection contre l'inversion de
polarité
Détection de position
Diamètre max. du poussoir
Affichage
Pression de service
Pression de service nominale
Débit nominal normal
Plage de tension de service CC
Tension de service nominale CC
Consommation max.
Charge max. de commutation
admissible Capteur S1 ... S3
Puissance de commutation min.
nécessaire Capteur 4 (externe)
Marquage CE (voir la décla-
ration de conformité ;
disponible sur demande)
Fluide
Température de stockage
Température ambiante
Indice de protection
Témoin de fonctionnement
Témoin d'état de commutation
Résistance aux courts-circuits
Valeurs mesurées
Principe de mesure
Raccords pneumatiques
– Raccord 1 : raccord d'alimen-
tation pour pression de
service
– Raccord 3 : échappement
– Raccord A1 ... A3 : raccords de
travail
Longueur de câble max.
Interface de câble
Information relative aux matériaux
– Couvercle
– Joints
– Boîtier
– Plaque
– Vis
1) Uniquement pour les modèles avec capteurs intégrés (
2) Uniquement pour les modèles avec distributeurs intégrés (
Fig. 12
Remède
• Corriger la position des points de
commutation
• Contrôler le câblage ; remplacer
les câbles défectueux
• Remplacer le capteur si
nécessaire
• Contrôler le fonctionnement des
1)
capteurs
• Contrôler l'alimentation
pneumatique
• Corriger le raccordement des
tuyaux
• Contrôler l'actionneur et le rem-
placer si nécessaire
• Remplacer l'électrodistributeur
• Contrôler le fonctionnement des
électrodistributeurs
• Contrôler l'alimentation
électrique ; plages de tolérance,
voir caractéristiques techniques
Type V9A6... Type V9A7...
C1 – Sites protégés des intempéries
š 70
[mm]
électrique, pneumatique, manuel
[°] 360
vissé
En fonction du modèle, voir Fig. 2
Distributeur 3/2, 24 V CC
pour la tension de service
pour capteurs de proximité
[mm] 22
LED
[bar] 3 ... 8
[psi] 40 ... 120
[bar] 6
[l/min] 200
[V CC] 21,6 ... 26,4
[V CC] 24
[mA] 65
[mA] 15
[mA] 150
selon la directive européenne CEM
Air comprimé filtré, finesse de filtration 40 µm,
lubrifié ou non lubrifié
[°C] -20 ... 60
[°C] -5 ... 50
IP65, IP67 à l'état monté
LED
LED
non
1)
Position
1)
Contact Reed magnétorésistif
2 pôles, contact à PNP, contact à fermeture,
fermeture, 24 V CA/CC 24 V CA/CC
QS-8 (pour diamètre extérieur de tuyau 8 mm)
Silencieux intégré
QS-6 (pour diamètre extérieur de tuyau 6 mm)
[m] 30
Bornes à vis
Polypropylène
Perbunan, caoutchouc éthylène-propylène
Polypropylène renforcé
Polypropylène renforcé
Acier, inox
Fig. 2)
Fig. 2)
1)
1)
2)
2)
