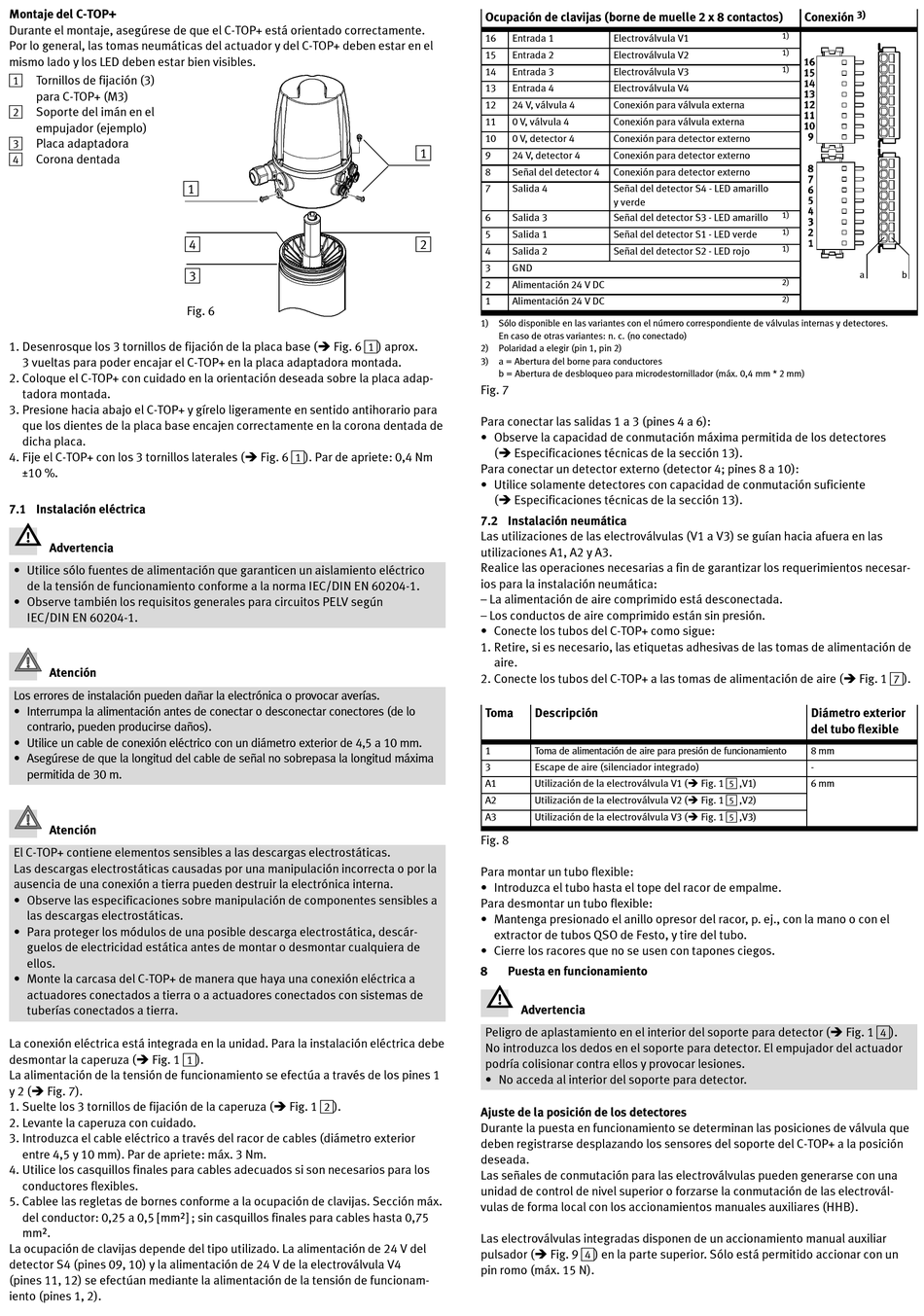

Montaje del C-TOP+
Durante el montaje, asegúrese de que el C-TOP+ está orientado correctamente.
Por lo general, las tomas neumáticas del actuador y del C-TOP+ deben estar en el
mismo lado y los LED deben estar bien visibles.
1
Tornillos de fijación (3)
para C-TOP+ (M3)
2
Soporte del imán en el
empujador (ejemplo)
3
Placa adaptadora
4
Corona dentada
1
1. Desenrosque los 3 tornillos de fijación de la placa base (
3 vueltas para poder encajar el C-TOP+ en la placa adaptadora montada.
2. Coloque el C-TOP+ con cuidado en la orientación deseada sobre la placa adap-
tadora montada.
3. Presione hacia abajo el C-TOP+ y gírelo ligeramente en sentido antihorario para
que los dientes de la placa base encajen correctamente en la corona dentada de
dicha placa.
4. Fije el C-TOP+ con los 3 tornillos laterales (
±10 %.
7.1 Instalación eléctrica
Advertencia
• Utilice sólo fuentes de alimentación que garanticen un aislamiento eléctrico
de la tensión de funcionamiento conforme a la norma IEC/DIN EN 60204-1.
• Observe también los requisitos generales para circuitos PELV según
IEC/DIN EN 60204-1.
Atención
Los errores de instalación pueden dañar la electrónica o provocar averías.
• Interrumpa la alimentación antes de conectar o desconectar conectores (de lo
contrario, pueden producirse daños).
• Utilice un cable de conexión eléctrico con un diámetro exterior de 4,5 a 10 mm.
• Asegúrese de que la longitud del cable de señal no sobrepasa la longitud máxima
permitida de 30 m.
Atención
El C-TOP+ contiene elementos sensibles a las descargas electrostáticas.
Las descargas electrostáticas causadas por una manipulación incorrecta o por la
ausencia de una conexión a tierra pueden destruir la electrónica interna.
• Observe las especificaciones sobre manipulación de componentes sensibles a
las descargas electrostáticas.
• Para proteger los módulos de una posible descarga electrostática, descár-
guelos de electricidad estática antes de montar o desmontar cualquiera de
ellos.
• Monte la carcasa del C-TOP+ de manera que haya una conexión eléctrica a
actuadores conectados a tierra o a actuadores conectados con sistemas de
tuberías conectados a tierra.
La conexión eléctrica está integrada en la unidad. Para la instalación eléctrica debe
Fig. 1 1).
desmontar la caperuza (
La alimentación de la tensión de funcionamiento se efectúa a través de los pines 1
y 2 ( Fig. 7).
1. Suelte los 3 tornillos de fijación de la caperuza (
2. Levante la caperuza con cuidado.
3. Introduzca el cable eléctrico a través del racor de cables (diámetro exterior
entre 4,5 y 10 mm). Par de apriete: máx. 3 Nm.
4. Utilice los casquillos finales para cables adecuados si son necesarios para los
conductores flexibles.
5. Cablee las regletas de bornes conforme a la ocupación de clavijas. Sección máx.
del conductor: 0,25 a 0,5 [mm²] ; sin casquillos finales para cables hasta 0,75
mm².
La ocupación de clavijas depende del tipo utilizado. La alimentación de 24 V del
detector S4 (pines 09, 10) y la alimentación de 24 V de la electroválvula V4
(pines 11, 12) se efectúan mediante la alimentación de la tensión de funcionam-
iento (pines 1, 2).
4
3
Fig. 6
Fig. 6 1) aprox.
Fig. 6 1). Par de apriete: 0,4 Nm
Fig. 1 2).
Ocupación de clavijas (borne de muelle 2 x 8 contactos)
16 Entrada 1
15 Entrada 2
14 Entrada 3
13 Entrada 4
12 24 V, válvula 4
11 0 V, válvula 4
10 0 V, detector 4
1
9 24 V, detector 4
8 Señal del detector 4
7 Salida 4
6 Salida 3
5 Salida 1
2
4 Salida 2
3 GND
2 Alimentación 24 V DC
1 Alimentación 24 V DC
1) Sólo disponible en las variantes con el número correspondiente de válvulas internas y detectores.
En caso de otras variantes: n. c. (no conectado)
2) Polaridad a elegir (pin 1, pin 2)
3) a = Abertura del borne para conductores
b = Abertura de desbloqueo para microdestornillador (máx. 0,4 mm * 2 mm)
Fig. 7
Para conectar las salidas 1 a 3 (pines 4 a 6):
• Observe la capacidad de conmutación máxima permitida de los detectores
( Especificaciones técnicas de la sección 13).
Para conectar un detector externo (detector 4; pines 8 a 10):
• Utilice solamente detectores con capacidad de conmutación suficiente
( Especificaciones técnicas de la sección 13).
7.2 Instalación neumática
Las utilizaciones de las electroválvulas (V1 a V3) se guían hacia afuera en las
utilizaciones A1, A2 y A3.
Realice las operaciones necesarias a fin de garantizar los requerimientos necesar-
ios para la instalación neumática:
– La alimentación de aire comprimido está desconectada.
– Los conductos de aire comprimido están sin presión.
• Conecte los tubos del C-TOP+ como sigue:
1. Retire, si es necesario, las etiquetas adhesivas de las tomas de alimentación de
aire.
2. Conecte los tubos del C-TOP+ a las tomas de alimentación de aire (
Toma Descripción
1 Toma de alimentación de aire para presión de funcionamiento
3 Escape de aire (silenciador integrado)
A1 Utilización de la electroválvula V1 (
A2 Utilización de la electroválvula V2 (
A3 Utilización de la electroválvula V3 (
Fig. 8
Para montar un tubo flexible:
• Introduzca el tubo hasta el tope del racor de empalme.
Para desmontar un tubo flexible:
• Mantenga presionado el anillo opresor del racor, p. ej., con la mano o con el
extractor de tubos QSO de Festo, y tire del tubo.
• Cierre los racores que no se usen con tapones ciegos.
8 Puesta en funcionamiento
Advertencia
Peligro de aplastamiento en el interior del soporte para detector (
No introduzca los dedos en el soporte para detector. El empujador del actuador
podría colisionar contra ellos y provocar lesiones.
• No acceda al interior del soporte para detector.
Ajuste de la posición de los detectores
Durante la puesta en funcionamiento se determinan las posiciones de válvula que
deben registrarse desplazando los sensores del soporte del C-TOP+ a la posición
deseada.
Las señales de conmutación para las electroválvulas pueden generarse con una
unidad de control de nivel superior o forzarse la conmutación de las electrovál-
vulas de forma local con los accionamientos manuales auxiliares (HHB).
Las electroválvulas integradas disponen de un accionamiento manual auxiliar
Fig. 9 4) en la parte superior. Sólo está permitido accionar con un
pulsador (
pin romo (máx. 15 N).
1)
Electroválvula V1
1)
Electroválvula V2
1)
Electroválvula V3
Electroválvula V4
Conexión para válvula externa
Conexión para válvula externa
Conexión para detector externo
Conexión para detector externo
Conexión para detector externo
Señal del detector S4 - LED amarillo
y verde
1)
Señal del detector S3 - LED amarillo
1)
Señal del detector S1 - LED verde
1)
Señal del detector S2 - LED rojo
2)
2)
Fig. 1 5 ,V1)
Fig. 1 5 ,V2)
Fig. 1 5 ,V3)
3)
Conexión
a b
Fig. 1 7).
Diámetro exterior
del tubo flexible
8 mm
-
6 mm
Fig. 1 4).
