Scan Combiflex 450
Scan Combiflex 450NS
1.6 Översikt
11
10
9

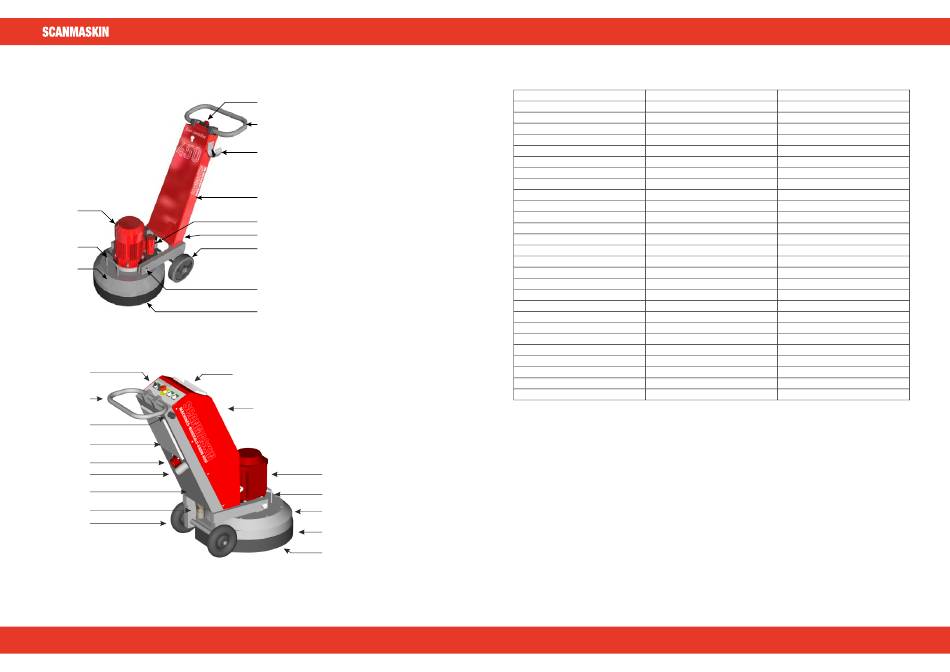

Figur 1-3 SC-450 översikt
13
14
28
15
16
17
18
19
20
Figur 1-4 SC-450NS
- 10 -
10
1
2
3
4
5
12
6
7
8
27
26
25
24
23
22
21
www.scanmaskin.se
SCAN COMBIFLEX 450/450NS
Scan Combiflex 450
Scan Combiflex 450NS
Nummer Beskrivning
1 Manöverdon
2 Handtag
3 Hållare till dammsugarslang
4 Vagn
5 Dammsugaruttag
6 Hjul
7 Sprint
8 Dammskydd
9 Sliphuvud
10 Lyfthandtag
11 Motor
12 Skiljekontakt motor – vagn
13 Kontroll panel
14 Handtag
15 Elskåp
16 Elintag
17 Dammsugaranslutning
18 Chassi
19 Nedre slang
20 Hjul
21 Maskinhus
22 Dammskydd
23 Skyddskåpa
24 lyfthandtag
25 Motor
26 Kåpa
27 Vattentank
Tabell 0-3 Översikt över maskindelar
- 11 -
www.scanmaskin.se
SVENSKA
Referens
4.3 Manöverdon
4.14 Verktygsbyte
3.3 Lyftning
