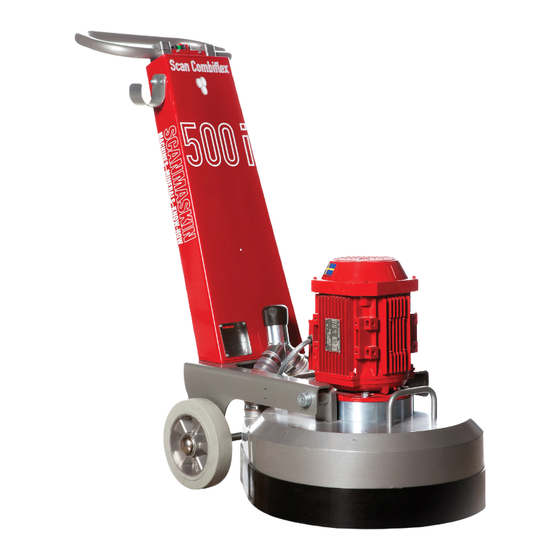

SCANMASKIN SCAN COMBIFLEX 500i Manual

Hide thumbs Also See for SCAN COMBIFLEX 500i:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SCAN COMBIFLEX
500i/500PD
MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCAN COMBIFLEX 500i and is the answer not in the manual?

Questions and answers

Murtaza
February 28, 2025

Hi what are the drive compatible with Scan Combiflex 500 PD do I have to put the exact one that was on there originally

0
1 comments:
Mr. Anderson
February 28, 2025

The SCANMASKIN SCAN COMBIFLEX 500i must be equipped with tools approved by Scanmaskin Sverige AB before use. The manual specifies that only original spare parts and grinding tools approved by Scanmaskin Sverige AB should be used. Using non-approved drives or components may void the manufacturer's responsibility.

This answer is automatically generated

0

Subscribe to Our Youtube Channel

Related Manuals for SCANMASKIN SCAN COMBIFLEX 500i

Summary of Contents for SCANMASKIN SCAN COMBIFLEX 500i

  • Page 1 SCAN COMBIFLEX 500i/500PD MANUAL...
  • Page 2 Bäste kund! Tack för att Ni valt Scanmaskin som leverantör. Vi önskar Er lycka till med Er nya Scan Combiflex 500 och hoppas att den skall motsvara Era förväntning- Scanmaskin Sverige AB Per-Anders Bardh Adress: Scanmaskin Sverige AB Box 187 SE-437 22 Lindome / Göteborg...
  • Page 3 Denna användarmanual berör endast golvslipmaskinen “Scan Combiflex 500i” och “Scan Combiflex 500PD” hädanefter benämnd som “SC-500”. Vid information som endast berör Scan Combiflex 500i benämns den maskinen ”SC-500i”. Samma gäller det är information som endast berör Scan Com- biflex 500PD, då benämns den maskinen ”SC-500PD”. SC-500 får endast användas till slipning av horisontella ytor godkända av Scanmaskin Sverige...

  • Page 4: Table Of Contents

    Rotationsriktning SC-500PD ..................... 15 4.10 Avstängt och säkert läge ....................15 4.11 Slipning ........................... 15 4.12 Verktygsbyte ........................16 Service ............................17 Säkerhetsåtgärder ......................17 Daglig inspektion före bruk ..................... 17 Service- och inspektionsschema ..................18 Byte av Scan-On-fästskiva ....................18 www.scanmaskin.se...
  • Page 5 SCAN COMBIFLEX 500i/500PD SVENSKA Rengöring av maskinen ....................18 Felsökning .......................... 19 5.6.1 Vanliga problem ......................19 5.6.2 Alarm- och felkoder ....................20 Reservdelar ..........................21 Ritningar ..........................21 6.1.1 Maskinhus, översikt ....................23 Garanti ............................29 EG-Deklaration ......................... 30 10 Kontakt ............................

  • Page 6: Specifikationer

    Detta refererar till de olika alternative för matningsspänning. Notera att en SC-500 som är gjord för en spänning måste användas med denna spänning. Standard Avser säkringen hos kraftkällan, t.ex. elcentralen. Detta är standardintaget som medföljer. Maskiner sålda utanför EU skickas med antingen ett lokalt intag eller en adapter. www.scanmaskin.se...

  • Page 7: Mekaniskaspecifikationer

    SCAN COMBIFLEX 500i/500PD SVENSKA Mekaniska specifikationer Modell 500i 500PD Avverkningsdiameter 500 mm 500 mm Slipskivornas diameter 150 mm 150 mm Slipskivornasvarvtal 1000 varv/min 300 – 1100 varv/min Vikt 140 kg 160 kg Sliphuvud Synkroniserat Tabell12 Mekaniska specifikationer Dimensioner på SC-500...

  • Page 8: Vattentank

    Innuti kåpan över sliphuvudet sitter ett sprinklersystem anslutet till vattentanken. Vattentanken är på 18 liter. Flödet på vattnet styrs med hjälp av en kran som sitter på höger sida av maskinen. Kranens funktioner är beskriven i“4.4.1Vattentank”. Figur 1-3 SC-500i Figur11 SC-500PD med vattentank www.scanmaskin.se...

  • Page 9: Verktyg

    SCAN COMBIFLEX 500i/500PD SVENSKA Verktyg Maskinen måste utrustas med verktyg godkända av Scanmaskin Sverige AB innan den tas i bruk. Se “Slipguiden” för information om tillgängliga verktyg och “4.12Verktygsbyte” för information om hur man byter verktyg. Verktygen sitter fast med Scan-On-systemet för enkelt verktygsbyte.

  • Page 10: Inbyggd Vattentank

    Maskiner som säljs utanför Europa kommer antingen att vara utrustade med ett elintag som föl- jer lokal standard eller ett passande kontaktdon som sitter i elintaget. Läs “2.6Elsäkerhet” innan några medföljande anslutningsdon kopplas in. Översikt Figur 13 Översikt av SC-500PD med inbyggd vattentank. www.scanmaskin.se...
  • Page 11 SCAN COMBIFLEX 500i/500PD SVENSKA Figur 1-6 Översikt av SC-500i Nummer Beskrivning Referens Kontrollpanel 4.3Kontrollpanel Handtag Elskåp Elintag 1.1Elektriska speci- fikationer Dammsugaranslutning Vagn Dammsugarslangar Hjul Sliphuvud 4.12Verktygsbyte Dammskydd Kåpa Lyfthandtag 3.3Lyftning Motor Kåpa Vattentank 4.4Vattenflöde Startbrytare Tabell13 Översikt över maskinens delar...

  • Page 12: Säkerhetsföreskrifter

    Undersök arbetsytan efter skruvar eller andra hårda föremål som sitter i ytan. Använd inte maskinen om det sitter fast främmande föremål i ytan, dessa föremål måste tas bort innan maskinen används. Läs “2.3Organisationsåtgärder” och “2.5Säkerhet vid användning av maskinen” nog- grant innan maskinen tas i bruk! www.scanmaskin.se...

  • Page 13: Organisationsåtgärder

    Tidsintervall för återkommande kontroller i den här användarmanualen måste följas! För att kunna utföra servicearbete på korrekt vis så måste de rätta verktygen användas för ändamålet. Reparationer får endast utföras av Scanmaskin Sverige AB certifierade servicetekniker. www.scanmaskin.se...

  • Page 14: Personalval Och Kvalifikationer

    ” Om maskinen slutar fungera på rätt vis så måste den genast stängas av! Säkra av arbetsytan runt maskinen på publika platser och se till att ett säkerhetsavstånd på minst 10 meter från maskinen upprätthålls. Fel måste åtgärdas omedelbart. www.scanmaskin.se...

  • Page 15: Elsäkerhet

    SCAN COMBIFLEX 500i/500PD SVENSKA Slå på och av maskinen i enlighet med den här användarmanualen. Innan maskinen slås på se till att ingen kan bli utsatt för fara när maskinen startar. Maskinen får endast startas i upprätt läge. Stäng inte av eller ta bort ventilationsrelaterade anordningar när maskinen är igång! Alla personer i maskinens närhet måste bära hörselskydd, skyddsglasögon och säkerhets-...

  • Page 16: Kablar

    3. Vänta tills alla rörliga delar stannat helt 4. Kopplar ur huvudströmmen 5. Säkra upp så ingen oavsiktlig start kan förekomma Koppla alltid ur huvudströmmen till maskinen vid maskinen för att förhindra att någon oav- siktligt kopplar in huvudströmmen medan arbete på maskinen utförs. www.scanmaskin.se...

  • Page 17: Säkerhet Som Rör Service

    SCAN COMBIFLEX 500i/500PD SVENSKA 2.8 Säkerhet som rör service Sätt maskinen i avstängt och säkert läge innan arbete på den påbörjas. Läs “2.7 Definition av ”Avstängt och säkert läge””. Arbeta aldrig på maskinen när huvudströmmen är ansluten! Alla delar måste ha stannat helt innan något arbete påbörjas!

  • Page 18: Transport

     Sätt fast de remmar som används för att lyfta maskinen vid de två lyftpunkterna som visas i “Figur31”.  Lyft maskinen. Figur31 Lyftpunkter 3.4 Innuti fordon  Ta loss verktygen enligt instruktionerna i “4.12 Verktygsbyte”.  Säkra maskinen inuti fordonet. Säkra maskinen enligt lokala säkerhetsföreskrifter. www.scanmaskin.se...

  • Page 19: Handhavande

    SCAN COMBIFLEX 500i/500PD SVENSKA 4 Handhavande 4.1 Försiktighetsåtgärder Alla maskiner som inte används enligt säkerhetsföreskrifterna kan vara farliga att använda, ställa in eller utföra service på. Arbetsledaren ansvarar för att säkerhetsföreskrifterna följs un- der såväl användning och service av maskinen samt att säkerhetsfunktioner som medföljer maskinen används.

  • Page 20: Kontrollpanel Sc-500Pd

    Nummer Text Beskrivning Artikelnummer Väljer rotationsriktning 596001 SPEED Väljer hastighet 596009 EMERGENCY STOP Nödstopp 596003 STOP Stannar maskinen 596007 START Startar maskinen 596006 Tabell41 Beskrivning av kontrollpanelen. Se ”1.2Mekaniskaspecifikationer” för att se vilka hastigheter som gäller för din maskin. www.scanmaskin.se...

  • Page 21: Vattenflöde Sc-500Pd

    SCAN COMBIFLEX 500i/500PD SVENSKA 4.4 Vattenflöde SC-500PD 4.4.1 Vattentank SC-500PD För att öka vattenflödet, vrid reglaget motsols. Reglaget kommer röra sig utåt. För att minska vattenflödet, vrid reglaget medsols. Reglaget kommer röra sig inåt. För att snabbt stoppa vattenflödet, tryck på knappen på reglaget. Detta frigör reglaget och en fjäder drar in det.

  • Page 22: Nödstopp / Återställning Sc-500Pd

    När arbete på maskinen utförs, antingen servicearbete eller verktygsbyte så måste maskinen Se “2.7 Definition av ”Avstängt och säkert läge” försättas i ”Avstängt och säkert läge” för mer in- formation. 4.11 Slipning Se “Slipguiden” för instruktioner och information om slipning. www.scanmaskin.se...

  • Page 23: Verktygsbyte

    SCAN COMBIFLEX 500i/500PD SVENSKA 4.12 Verktygsbyte Innan verktygen byts, läs “2.8 Säkerhet som rör service ” Denna illustration visar hur man byter verktygen Figur 43 Hur man fäster slipsegmenten på Scan-On-fästskivan 1 Sätt in verktyget i den bredaste änden Dra verktyget utåt från skivan Verktyget sitter nu fast på...

  • Page 24: Service

     Kontrollera att hjulen inte är skadade.  Kontrollera sliphuvudets skivor och nav efter skador.  Kontrollera sliphuvudet, smuts som sitter mellan Scan-On-fästskivan och slipskivenavet kan minska flexibiliteten hos sliphuvudet.  Om några skruvar sitter löst, dra åt dem.  Se över maskinen så ingen annan skada har uppstått. www.scanmaskin.se...

  • Page 25: Service- Och Inspektionsschema

    SCAN COMBIFLEX 500i/500PD SVENSKA 5.3 Service- och inspektionsschema Dagligen  Kontrollerar hjulen  Kontrollera sliphuvudet  Syna maskinen efter skador Varje 300 timme  Demontera skyddskåpa och maskinhus och byt kugghjulsfett på kuggkransen(530021). Syna V-ringen(530028) för slitage vid behov byt. 12 timmar efter service  Efterdra samtliga skruvar...

  • Page 26: Felsökning

     Se till att kabeln inte är för lång. Om en lång kabel be- hövs, använd en grövre kabel och sätt en elcentral närmare maskinen. Maskinen vibrerar mycket  Sliphastigheten är för hög  Sänk hastigheten  Verktygen är skadade  Kontrollera verktygen  Byt dem om nödvändigt Tabell 51Vanligafel www.scanmaskin.se Se ”Tabell53”...

  • Page 27: Alarm- Och Felkoder

     Bytomnödvändigt A2009 Överhettning  Den interna temperaturen överstiger 120°C. Detta  Kontrollera ventilationsfläktarna kan bero på nedsatt ventilation i elskåpet.  Kontrollera fläktarnas filter  Kontakta Scanmaskin Sverige AB A5001 Interntfel Kontakta Scanmaskin Sverige AB F0001 Överström Se A2001 F0002 Överspänning...

  • Page 28: Reservdelar

    6 Reservdelar Ritningar Maskinöversikt Figur 61 SC-500PD med inbyggd vattentank Figur 62 Vattenreglering för SC-500PD med inbyggd vattentank. www.scanmaskin.se...
  • Page 29 SCAN COMBIFLEX 500i/500PD SVENSKA Nr. Del Artikelnummer Nr. Del Artikelnummer Handtagsfäste 520022 13 Interna dammsu- 570170 garslangar Handtag 520006 14 Distans 530038 Elskåp 15 Motor Tabell62 Tabell62 Elintag 16 Kåpa Tabell62 Vagn Table 63 17 Kontrollpanel 530044 Dammsugarslangar 570170 18 Vattentank...

  • Page 30: Maskinhus, Översikt

    6.1.1 Maskinhus, översikt 6.1.1.1 SC-500PD Center axis 530021 530028 910032 x 12 pcs 910025 x 18 pcs 530012 530014 Spindle axis 530011 530112 910025 x 18 pcs 910032 x 12 pcs 530091 910012 x 4 pcs Grinding head www.scanmaskin.se...
  • Page 31 SCAN COMBIFLEX 500i/500PD SVENSKA 6.1.1.2 Centrumaxel www.scanmaskin.se...
  • Page 32 6.1.1.3 Slipspindel SC500PD Notera att plattkilen 910202 som används till kugghjulen bara används till kugghjul 530024. www.scanmaskin.se...
  • Page 33 SCAN COMBIFLEX 500i/500PD SVENSKA 6.1.1.4 Sliphuvud www.scanmaskin.se...
  • Page 34 910024 InsexskruvM6 x 20 910025 FörsänktinsexskruvM6 x 12 910030 FörsänktinsexskruvM8 x 16 910032 FörsänktinsexskruvM8 x 20 910036 InsexskruvM8 x 25 910202 Plattkil 20x8x7 910203 Plattkil25x8x7 910303 Låsbricka 910304 Låsbricka 910305 Låsbricka 910356 Låsbricka 910358 Låsbricka Tabell 64 Reservdelar SC-500PD www.scanmaskin.se...
  • Page 35 SCAN COMBIFLEX 500i/500PD SVENSKA Elschema Panel Speed Emergency Stop Stop Start 11 10 Anslutningar Omriktare och fläkt + (Röd) - (Svart) Interna Externa Kabel märkning + (Röd) - (Svart) Röd/Svart Tvinnade kablar Omriktare Figur 63 Elschema Rotationsriktning 596001 Hastighetsvred 596008 Röd tryckknapp...

  • Page 36: Garanti

    7 Garanti Denna produkt från Scanmaskin Sverige AB har tolv månaders garantitid. Om produkten inte skulle fungera tillfredställande, under denna tid, kommer Scanmaskin göra pro- dukten funktionsduglig för den normala användningen, som produkten är avsedd för – utan kostnad för arbete eller reservdelar, enligt följande villkor: 1.

  • Page 37: Eg-Deklaration

    SCAN COMBIFLEX 500i/500PD SVENSKA 8 EG-Deklaration EG-deklaration om överensstämmelse Tillverkare Scanmaskin Sverige AB Adress Heljesvägen 10 427 36 Lindome / Göteborg Sverige Produkt Slipmaskin Produktnamn Scan Combiflex 500i Scan Combiflex 500PD Serienummer _______________ Produkten i fråga överensstämmer med följande EU-riktlinjer...

  • Page 38: Kontakt

    Sverige Huvudkontor Heljesvägen 10 Box 187 SE-437 22 Lindome Telefon: +46 (0) 31 99 49 70 Fax: +46 (0) 31 99 48 70 E-post: info@scanmaskin.se Hemsida: www.scanmaskin.se Danmark Torvegade 22 DK-7330 Brande Telefon: +45 97 18 00 58 Fax: +45 97 18 45 58 E-post: info@scanmineral.dk...
  • Page 39 SCAN COMBIFLEX 500i/500PD SVENSKA NOTERINGAR/NOTES www.scanmaskin.se...
  • Page 40 Dear Customer! Thank you for choosing Scanmaskin as your supplier. We wish you all the best with your new Scan Combiflex™ 500 and hope that it meets your expectations. Scanmaskin Sverige AB Per-Anders Bardh Address: Scanmaskin Sweden AB Box 187...
  • Page 41 500 may only be used for grinding horizontal surfaces approved by Scan- maskin Sweden AB. If SC-500 is used for other purposes or handled in ways other than that de- scribed in this User Guide, Scanmaskin Sweden AB disclaims all responsi- bility. Especially note the section “2 Safety...
  • Page 42 ......................18 Rotation direction SC-500PD 4.10 ........................18 Safety off position 4.11 ........................... 19 Grinding 4.12 .......................... 19 Changing tools 4.13 ......................... 19 Using with generator ............................20 Maintenance ........................... 20 Precautions ....................20 Daily inspection prior to operation www.scanmaskin.com...
  • Page 43 SCAN COMBIFLEX 500i/500PD ENGLISH ..................... 21 Maintenance and inspection list .................... 21 Grinding disc replacement / assembly ........................21 Cleaning the machine ........................... 22 Trouble shooting 5.6.1 ........................22 Common faults 5.6.2 ..........................22 Error codes ............................24 Spare parts ............................

  • Page 44: Specifications

    Standard Maximum current for the fuses used in the power source (i.e. the distribution box). This is the standard inlet used. Machines sold outside of EU will be shipped either with a local standard inlet or an adapter. www.scanmaskin.com...

  • Page 45: Mechanical Specifications

    SCAN COMBIFLEX 500i/500PD ENGLISH Mechanical specifications Model 500i 500PD Grinding diameter 500 mm 19.7” Grinding plate diameter 200 mm 7.9” Grinding plate speed 300 – 1100 RPM Mass 160 kg (352 lbs) Gear barrel Synchronized Table 12 Mechanical specifications Measurements of SC-500...

  • Page 46: Built In Water Tank

    Figur 11-2 SC-500i Figure 11 SC-500PD with watertank Tools The machine must be equipped with tools approved by Scanmaskin Sweden AB before operation. See “Grinding guide” for information about available tools and “4.12 Changing tools” for information about how to change the tools.
  • Page 47 SCAN COMBIFLEX 500i/500PD ENGLISH www.scanmaskin.com...

  • Page 48: Range Of Application

    Machines sold outside of Europe will be either equipped with a local standard connector for the power inlet or the mating connector will be included and fitted at the main power inlet. Read “2.6 Electrical safety” before connecting any included connectors. Overview www.scanmaskin.com...
  • Page 49 SCAN COMBIFLEX 500i/500PD ENGLISH Figure 13 Overview of SC-500PD with built in water tank. Figur 16 Overview of SC-500i www.scanmaskin.com...
  • Page 50 Power inlet 1.1 Electrical specifications Dust collector connection Frame Dust hoses Wheels Gear barrel 4.12 Changing tools Dust cover Cover Lift handle 3.3 Lifting Motor Cover Cover Water tank 4.4 Water tank Start device Table 13 Machine parts overview www.scanmaskin.com...

  • Page 51: Safety Regulations

    SCAN COMBIFLEX 500i/500PD ENGLISH Safety Regulations Read this entire chapter carefully! Failure to comply with safety regulations may result in serious injuries or damages. Legend Notation regarding safety Notation regarding electrical safety Notation regarding safety during transport Tipping hazard See reference...

  • Page 52: Organizational Measures

    This applies in particular to the fitting and adjustment of safety devices. Spare parts must comply with the technical requirements specified by the manufacturer. This is always guaranteed if original spare parts are used. Intervals for recurring checks and inspections specified in this User Guide must be com- plied with! www.scanmaskin.com...

  • Page 53: Personnel Selection And Qualification

    To perform maintenance work correctly it is imperative to be equipped with the proper tools for the task in question. Repairs may only be made by Scanmaskin Sweden AB certified service technicians. Some grinding work may generate sparks under certain circumstances. Personnel working with the machine must therefore be aware of the risk of fire and how to handle a fire situa- tion properly.

  • Page 54: Electrical Safety

    The electrical equipment for the plant must be inspected regularly. Defects such as loose connections or scorched cables must be rectified immediately. Call as skilled electrician or out customer services. A second person must be in attendance whilst the electrical engineer is working on the www.scanmaskin.com...

  • Page 55: Cables

    SCAN COMBIFLEX 500i/500PD ENGLISH equipment. The work area must be secured against any third party entering the work area. Follow local electrical engineering regulations while working on the machine. Never leave a machine unattended. Use only tools that are insulated against electricity.

  • Page 56: Safety Regarding Maintenance

    2.9.1 Manual transport When transporting the machine manually be observant about ramps and/or edges. Follow local traffic regulations for the work site to prevent accidents. Failure to comply with these regulations may cause injuries or damages. www.scanmaskin.com...

  • Page 57: Lifting

    SCAN COMBIFLEX 500i/500PD ENGLISH 2.9.2 Lifting The machine must be secured according to local safety regulations before lifted. No person is allowed beneath a lifted machine! The machine must be lifted according to the instructions in “3.3Lifting”. Observe the machines point of balance before lifting! Failure to comply with these regulations may cause injuries or damages.

  • Page 58: Transport

     Detach the tools according to the instruction in “4.12 Changing tools”.  Secure the machine inside the vehicle. Secure the machine according to local transport safety regulations before transporting the machine inside a vehicle. Failure to secure the machine may cause injuries or damages. www.scanmaskin.com...

  • Page 59: Operation

    SCAN COMBIFLEX 500i/500PD ENGLISH Operation Precautions Any machine, if it is not used according the regulations, may be hazardous for op- erating, setting-up and service personnel. The operating authority is responsible for compliance with the safety regulations during operation and maintenance, and...
  • Page 60 www.scanmaskin.com...

  • Page 61: Control Panel

    SCAN COMBIFLEX 500i/500PD ENGLISH Control panel Figure 42 Control panel of SC-500. Text Description Part number Selects rotation direction 596001 SPEED Selects speed 596009 EMERGENCY STOP Emergency stop 596003 STOP Stops the machine 596007 START Starts the machine 596006 Table 41 Description of the control panel.

  • Page 62: Water Tank Sc-500Pd

     Push the handle downwards to lift the gear barrel about 10 cm (4”) from the ground.  Make sure that the “EMERGENCY STOP” is in its upper position.  Press the “START” button on the control panel.  Lower the gear barrel down to the floor. www.scanmaskin.com...

  • Page 63: Emergency Stop / Reset Sc-500Pd

    SCAN COMBIFLEX 500i/500PD ENGLISH Emergency stop / Reset SC-500PD Use the Emergency Stop button to quickly stop the machine to prevent an accident or injuries. Reset procedure: • Turn the Emergency Stop button clockwise to release it • Press the Stop button The machine is now ready to be started again.

  • Page 64: Grinding

    The generator must be equipped with protective earth and operated in accordance with the current EN-VDE directives (this applies to the protective earth conductor in par- ticular) in order to ensure that all safety devices are functioning and eliminate possible damage to electrical components. www.scanmaskin.com...

  • Page 65: Maintenance

    SCAN COMBIFLEX 500i/500PD ENGLISH Maintenance Precautions Set the machine into the Safety off position before beginning any work on the machine. See “2.7 Definition of the “Safety off position””. Read “2.6 Electrical safety” before beginning any maintenance work. Never work on the machine while power is still connected! All parts must have come to a complete stop before beginning any work! When the machine is lying down on its back it might tilt to it’s upwards position.

  • Page 66: Maintenance And Inspection List

    Before starting to clean the machine, make sure it is in its ”Safety off position” The power must not be connected while cleaning the machine. Do not use highly pressurized water to clean the machine. Water and soap is recommended. www.scanmaskin.com...

  • Page 67: Trouble Shooting

    Alarm codes are formatted as “Axxxx” where “x” is the number. Fault codes are formatted as “Fxxxx”.  Contact Scanmaskin Sweden AB The machine is weak and  One of the three phases are missing from the  Inspect the display on the inverter for any alarm code...
  • Page 68  The cable to the motor has been damaged  Inspect the motor cable failure  The motor has been damaged  Inspect the motor connection  Water have entered the motor  Contact Scanmaskin Sweden AB F0018 Internal error Contact Scanmaskin Sweden AB F0021 F0022...

  • Page 69: Spare Parts

    SCAN COMBIFLEX 500i/500PD ENGLISH Spare parts Drawings Figure 61 SC500PD with water inlet Figure 62 SC500PD with built in water tank www.scanmaskin.com...
  • Page 70 230 V 3~ 530102 530122 230 V 1~ 530103 Table 62 Spare parts for different power choices Model variant Gear barrel (11) Gear barrel cover (12) Frame (5) 500i 530111 500PD 530112 Table 63 Spare parts for different models www.scanmaskin.com...

  • Page 71: Gear Barrel Overview

    SCAN COMBIFLEX 500i/500PD ENGLISH 6.1.1 Gear barrel overview 6.1.1.1 SC-500PD Center axis 530021 530028 910032 x 12 pcs 910025 x 18 pcs 530012 530014 Spindle axis 530011 530112 910025 x 18 pcs 910032 x 12 pcs 530091 910012 x 4 pcs Grinding head www.scanmaskin.com...
  • Page 72 LOWER PLATE SC-500 530014 DRIVE BELT SC-500 530021 GEAR RIM SC-500 530028 V-RING V-400A 530091 COVER PLATE 530112 GEAR HOUSING 910012 M4 x 8 SUNKEN 910025 SKREW M6 x 12 SUNKEN HEXAGON 910032 SCREW M8 x 20H SUNKEN HEXAGON www.scanmaskin.com...
  • Page 73 SCAN COMBIFLEX 500i/500PD ENGLISH 6.1.1.2 Center axis www.scanmaskin.com Center axis SC - 500...
  • Page 74 BEARING 6210-RS1, SC-330/450/500/ SM-18 530060 BEARING 3210 2RS1 SC-450/500/SM-18 530081 BELT PULLEY CENTER (BL 32-8M-30) 570087 V-RING V-100A SM-18/SC-450/500 570104 BEARING 6206 SM-18/SC-450/500/650/700/800/1000 910202 PARALLEL KEY 8x7x20 910304 CIRCLIP SGA 30 910304 CIRCLIP SGA 30 910308 CIRCLIP SGH 90 www.scanmaskin.com...
  • Page 75 SCAN COMBIFLEX 500i/500PD ENGLISH 6.1.1.3 Grinding spindle Note that the parallel key 910202 used with the gear wheels only is used with the gear wheel 530024. www.scanmaskin.com...
  • Page 76 GEARWHEEL GRINDING AXLE SC-500 570025 BEARING BOX SC-500/650/700/800 570025 BEARING BOX SC-500/650/700/800 570112 BEARING SPINDLE AXLE 3205, SC-500/650/700/800 570112 BEARING SPINDLE AXLE 3205, SC-500/650/700/800 910202 PARALLEL KEY 8x7x20 910202 PARALLEL KEY 8x7x20 910203 PARALLEL KEY 8x7x25 910303 CIRCLIP SGA 24 www.scanmaskin.com...
  • Page 77 SCAN COMBIFLEX 500i/500PD ENGLISH 6.1.1.4 Grinding head www.scanmaskin.com...
  • Page 78 COVER FOR CENTRAL HUB, FLEX TOOL HOLDER 583032 V-RING 65 FLEX TOOL HOLDER 590061 EXCHANGE KIT FLEX TOOL HOLDER (1 DISC) 590062 EXCHANGE KIT FLEX TOOL HOLDER (2 DISC) 590063 EXCHANGE KIT FLEX TOOL HOLDER (3 DISC) 910022 SCREW ALLEN KEY M6 x 12 www.scanmaskin.com...

  • Page 79: Electrical Schematics

    SCAN COMBIFLEX 500i/500PD ENGLISH 6.1.2 Electrical schematics 6.1.3 Panel Speed Emergency Stop Stop Start Connectors Inverter and fans + (Red) - (Black) Cable description Internal External + (Red) - (Black) Red/Black Twisted Cable Inverter Figure 64 Electrical schematic Component Art. No.

  • Page 80: Warranty

    Warranty This product from Scanmaskin Sweden AB comes with a twelve month warranty. If the product does not function satisfactorily during this period, Scanmaskin will return the product to full working order for normal use which the product is intended for – with no charge for labour or spare parts, accord- ing to the following conditions: 1.

  • Page 81: Ec Declaration

    SCAN COMBIFLEX 500i/500PD ENGLISH EC Declaration Declaration of conformity CE Manufacturer Scanmaskin Sweden AB Address Heljesvägen 10 437 36 Lindome Sweden Product Grinding machine Name Scan Combiflex 500 Serial number _________ Standards used including number Machine directives 2006/42/EG 2004/108/EC 2006/95/EG...

  • Page 82: Alphabetical Reference

    Daily ....................................... 20 Error codes ................................See Error codes Inspection list ..................................21 Precautions ..................................... 20 Operation ..................................... 15 Options ......................................2 Water connection ..................................2 Water tank ....................................3 Parts list SC-500PD ....................................30 Power choice .......................................1 inlet ......................................1 source ....................................... 1 www.scanmaskin.com...
  • Page 83 SCAN COMBIFLEX 500i/500PD ENGLISH Spare parts ....................................24 Specifications Electrical ....................................1 Tools Availble tools ................................... 3 changing ....................................19 Snap-On....................................19 Transport ..................................... 14 lifting ......................................14 manual ....................................14 Warranty ......................................32 www.scanmaskin.com...

  • Page 84: Contact Information

    Sweden (Head Office) Heljesvägen 10 Box 187 SE-437 22 Lindome Phone: +46 (0) 31 99 49 70 Fax: +46 (0) 31 99 48 70 E-mail: info@scanmaskin.se Website: www.scanmaskin.se Denmark Torvegade 22 DK-7330 Brande Phone: +45 97 18 00 58 Fax:...
  • Page 85 SCAN COMBIFLEX 500i/500PD ENGLISH NOTERINGAR/NOTES www.scanmaskin.com...
