rBOX510-6COM User's Manual
Remark
Signal Name
COM+
COM-
DIN0~7
DOUT0~7

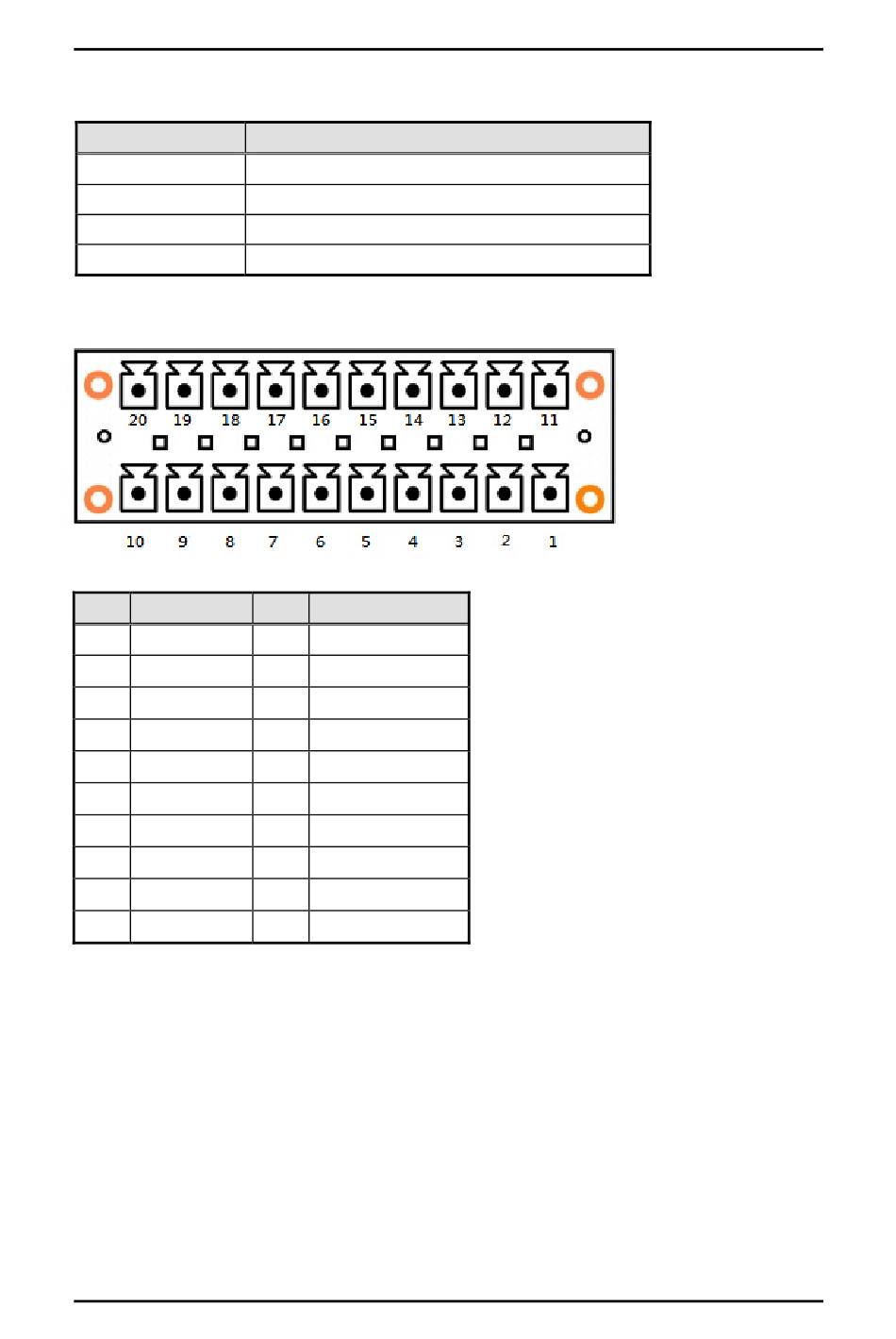

DIO 8 in/out of TB20 Female
Pin
Function
1
COM+
DI0
2
DI1
3
DI2
4
DI3
5
DI4
6
DI5
7
DI6
8
DI7
9
COM-
10
SMBus Address & GPIO Pin Define
SMBus Address : 0b0100010X
GPIO schematic PIN define
PIN4  DI0
PIN5  DI1
PIN6  DI2
PIN7  DI3
PIN8  DI4
PIN9  DI5
PIN10  DI6
8
Meaning
Plus common for Input/ Output Group
Minus common for Input/Output Group
Input Group
Output Group
Pin
Function
11
COM+
DO0
12
DO1
13
DO2
14
DO3
15
DO4
16
DO5
17
DO6
18
DO7
19
COM-
20
PIN13  DO0
PIN14  DO1
PIN15  DO2
PIN16  DO3
PIN17  DO4
PIN18  DO5
PIN19  DO6
