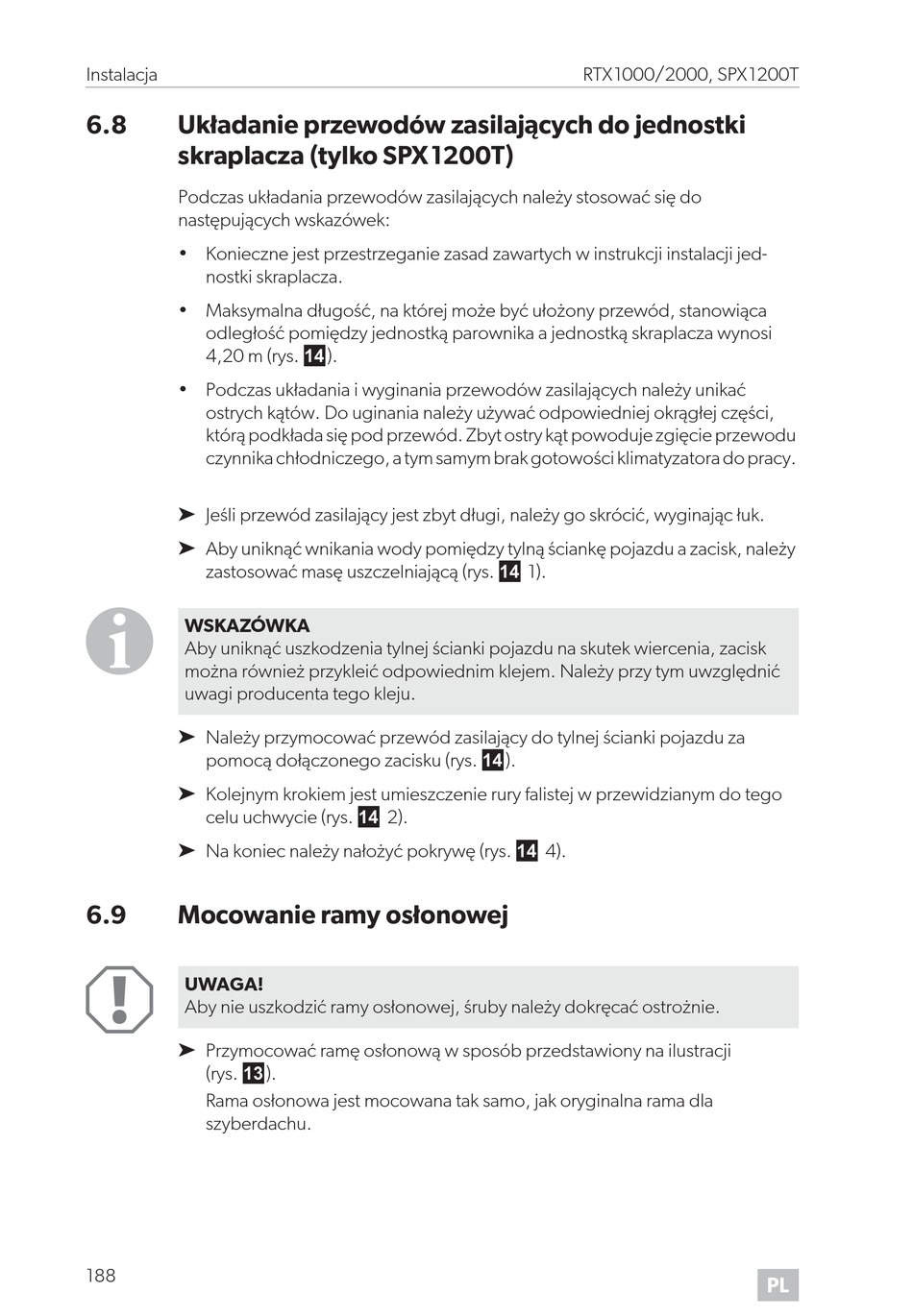

6.8 Układanie przewodów zasilających do jednostki
skraplacza (tylko SPX1200T)
Podczas układania przewodów zasilających należy stosować się do
następujących wskazówek:
• Konieczne jest przestrzeganie zasad zawartych w instrukcji instalacji jed-
nostki skraplacza.
• Maksymalna długość, na której może być ułożony przewód, stanowiąca
odległość pomiędzy jednostką parownika a jednostką skraplacza wynosi
4,20 m (rys. d).
• Podczas układania i wyginania przewodów zasilających należy unikać
ostrych kątów. Do uginania należy używać odpowiedniej okrągłej części,
którą podkłada się pod przewód. Zbyt ostry kąt powoduje zgięcie przewodu
czynnika chłodniczego, a tym samym brak gotowości klimatyzatora do pracy.
➤ Jeśli przewód zasilający jest zbyt długi, należy go skrócić, wyginając łuk.
➤ Aby uniknąć wnikania wody pomiędzy tylną ściankę pojazdu a zacisk, należy
zastosować masę uszczelniającą (rys. d 1).
I
WSKAZÓWKA
Aby uniknąć uszkodzenia tylnej ścianki pojazdu na skutek wiercenia, zacisk
można również przykleić odpowiednim klejem. Należy przy tym uwzględnić
uwagi producenta tego kleju.
➤ Należy przymocować przewód zasilający do tylnej ścianki pojazdu za
pomocą dołączonego zacisku (rys. d).
➤ Kolejnym krokiem jest umieszczenie rury falistej w przewidzianym do tego
celu uchwycie (rys. d 2).
➤ Na koniec należy nałożyć pokrywę (rys. d 4).
6.9 Mocowanie ramy osłonowej
A
UWAGA!
Aby nie uszkodzić ramy osłonowej, śruby należy dokręcać ostrożnie.
➤ Przymocować ramę osłonową w sposób przedstawiony na ilustracji
(rys. c).
Rama osłonowa jest mocowana tak samo, jak oryginalna rama dla
szyberdachu.
