Instalacja

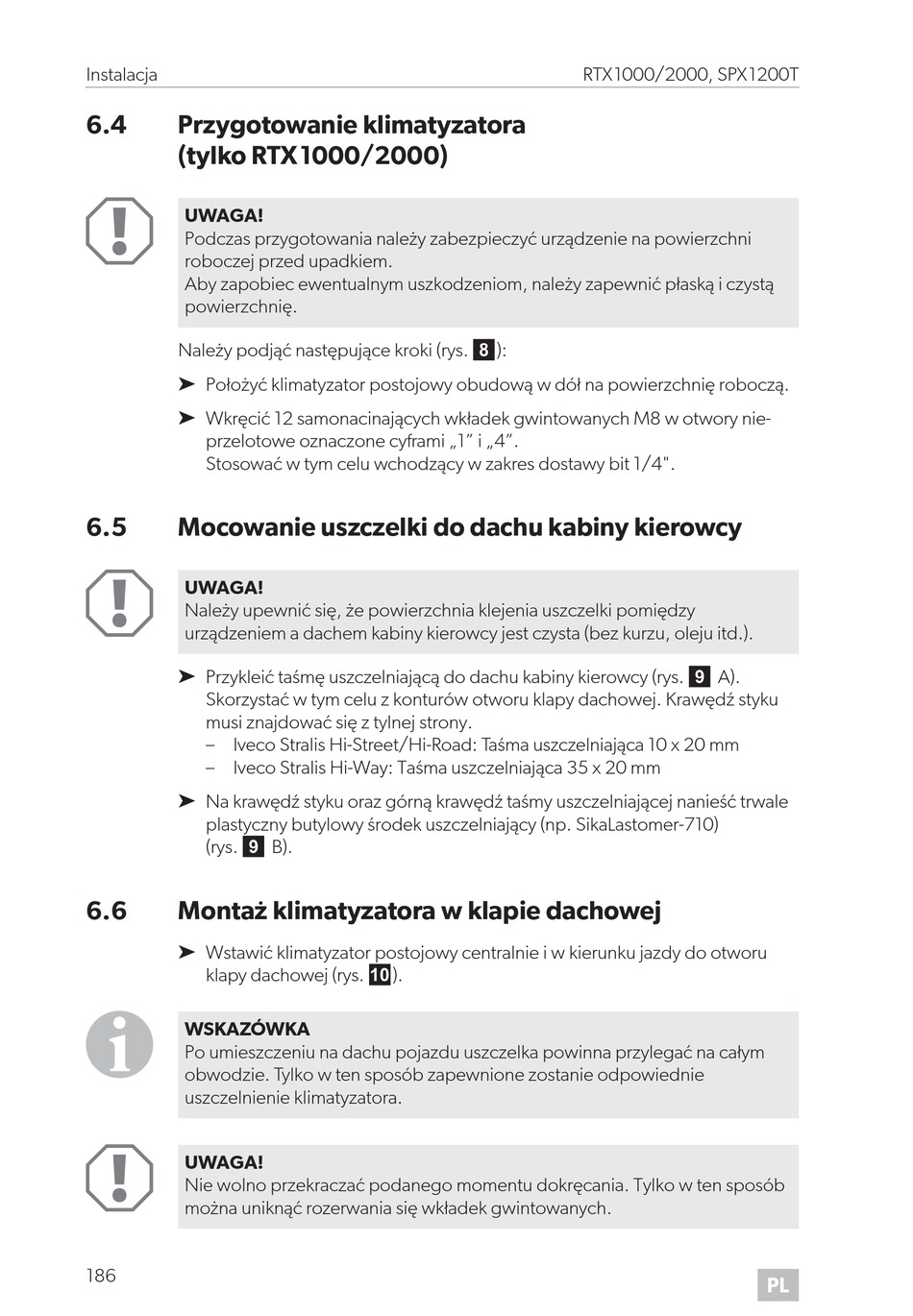

6.4 Przygotowanie klimatyzatora
(tylko RTX1000/2000)
A
UWAGA!
Podczas przygotowania należy zabezpieczyć urządzenie na powierzchni
roboczej przed upadkiem.
Aby zapobiec ewentualnym uszkodzeniom, należy zapewnić płaską i czystą
powierzchnię.
Należy podjąć następujące kroki (rys. 8):
➤ Położyć klimatyzator postojowy obudową w dół na powierzchnię roboczą.
➤ Wkręcić 12 samonacinających wkładek gwintowanych M8 w otwory nie-
przelotowe oznaczone cyframi „1" i „4".
Stosować w tym celu wchodzący w zakres dostawy bit 1/4".
6.5

Mocowanie uszczelki do dachu kabiny kierowcy

A
UWAGA!
Należy upewnić się, że powierzchnia klejenia uszczelki pomiędzy
urządzeniem a dachem kabiny kierowcy jest czysta (bez kurzu, oleju itd.).
➤ Przykleić taśmę uszczelniającą do dachu kabiny kierowcy (rys. 9 A).
Skorzystać w tym celu z konturów otworu klapy dachowej. Krawędź styku
musi znajdować się z tylnej strony.
– lveco Stralis Hi-Street/Hi-Road: Taśma uszczelniająca 10 x 20 mm
– lveco Stralis Hi-Way: Taśma uszczelniająca 35 x 20 mm
➤ Na krawędź styku oraz górną krawędź taśmy uszczelniającej nanieść trwale
plastyczny butylowy środek uszczelniający (np. SikaLastomer-710)
(rys. 9 B).
6.6 Montaż klimatyzatora w klapie dachowej
➤ Wstawić klimatyzator postojowy centralnie i w kierunku jazdy do otworu
klapy dachowej (rys. 0).
I
WSKAZÓWKA
Po umieszczeniu na dachu pojazdu uszczelka powinna przylegać na całym
obwodzie. Tylko w ten sposób zapewnione zostanie odpowiednie
uszczelnienie klimatyzatora.
A
UWAGA!
Nie wolno przekraczać podanego momentu dokręcania. Tylko w ten sposób
można uniknąć rozerwania się wkładek gwintowanych.
186
RTX1000/2000, SPX1200T
PL
