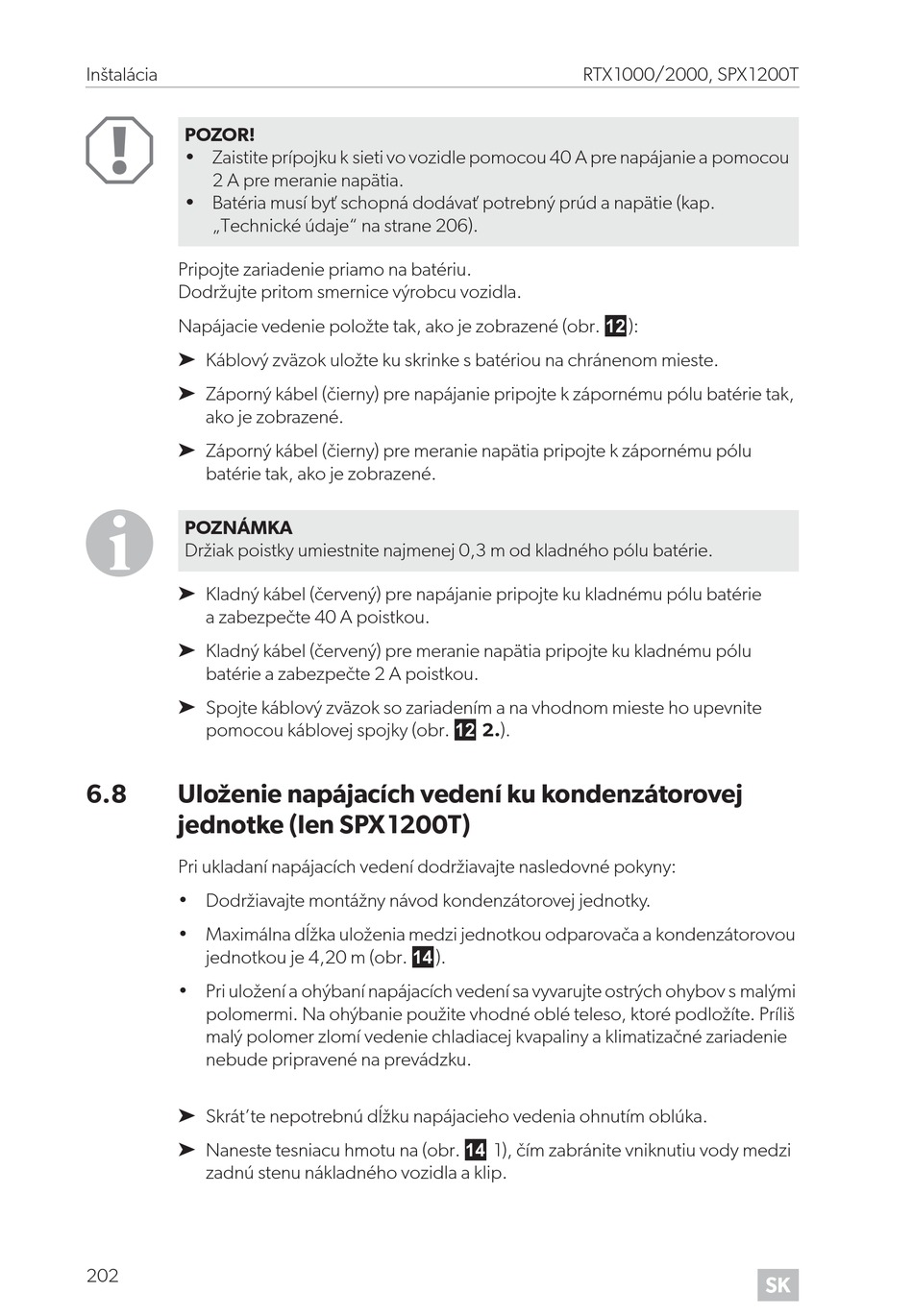

Inštalácia
A
POZOR!
• Zaistite prípojku k sieti vo vozidle pomocou 40 A pre napájanie a pomocou
2 A pre meranie napätia.
• Batéria musí byť schopná dodávať potrebný prúd a napätie (kap.
„Technické údaje" na strane 206).
Pripojte zariadenie priamo na batériu.
Dodržujte pritom smernice výrobcu vozidla.
Napájacie vedenie položte tak, ako je zobrazené (obr. b):
➤ Káblový zväzok uložte ku skrinke s batériou na chránenom mieste.
➤ Záporný kábel (čierny) pre napájanie pripojte k zápornému pólu batérie tak,
ako je zobrazené.
➤ Záporný kábel (čierny) pre meranie napätia pripojte k zápornému pólu
batérie tak, ako je zobrazené.
I
POZNÁMKA
Držiak poistky umiestnite najmenej 0,3 m od kladného pólu batérie.
➤ Kladný kábel (červený) pre napájanie pripojte ku kladnému pólu batérie
a zabezpečte 40 A poistkou.
➤ Kladný kábel (červený) pre meranie napätia pripojte ku kladnému pólu
batérie a zabezpečte 2 A poistkou.
➤ Spojte káblový zväzok so zariadením a na vhodnom mieste ho upevnite
pomocou káblovej spojky (obr. b 2.).
6.8 Uloženie napájacích vedení ku kondenzátorovej
jednotke (len SPX1200T)
Pri ukladaní napájacích vedení dodržiavajte nasledovné pokyny:
• Dodržiavajte montážny návod kondenzátorovej jednotky.
• Maximálna dĺžka uloženia medzi jednotkou odparovača a kondenzátorovou
jednotkou je 4,20 m (obr. d).
• Pri uložení a ohýbaní napájacích vedení sa vyvarujte ostrých ohybov s malými
polomermi. Na ohýbanie použite vhodné oblé teleso, ktoré podložíte. Príliš
malý polomer zlomí vedenie chladiacej kvapaliny a klimatizačné zariadenie
nebude pripravené na prevádzku.
➤ Skrát'te nepotrebnú dĺžku napájacieho vedenia ohnutím oblúka.
➤ Naneste tesniacu hmotu na (obr. d 1), čím zabránite vniknutiu vody medzi
zadnú stenu nákladného vozidla a klip.
