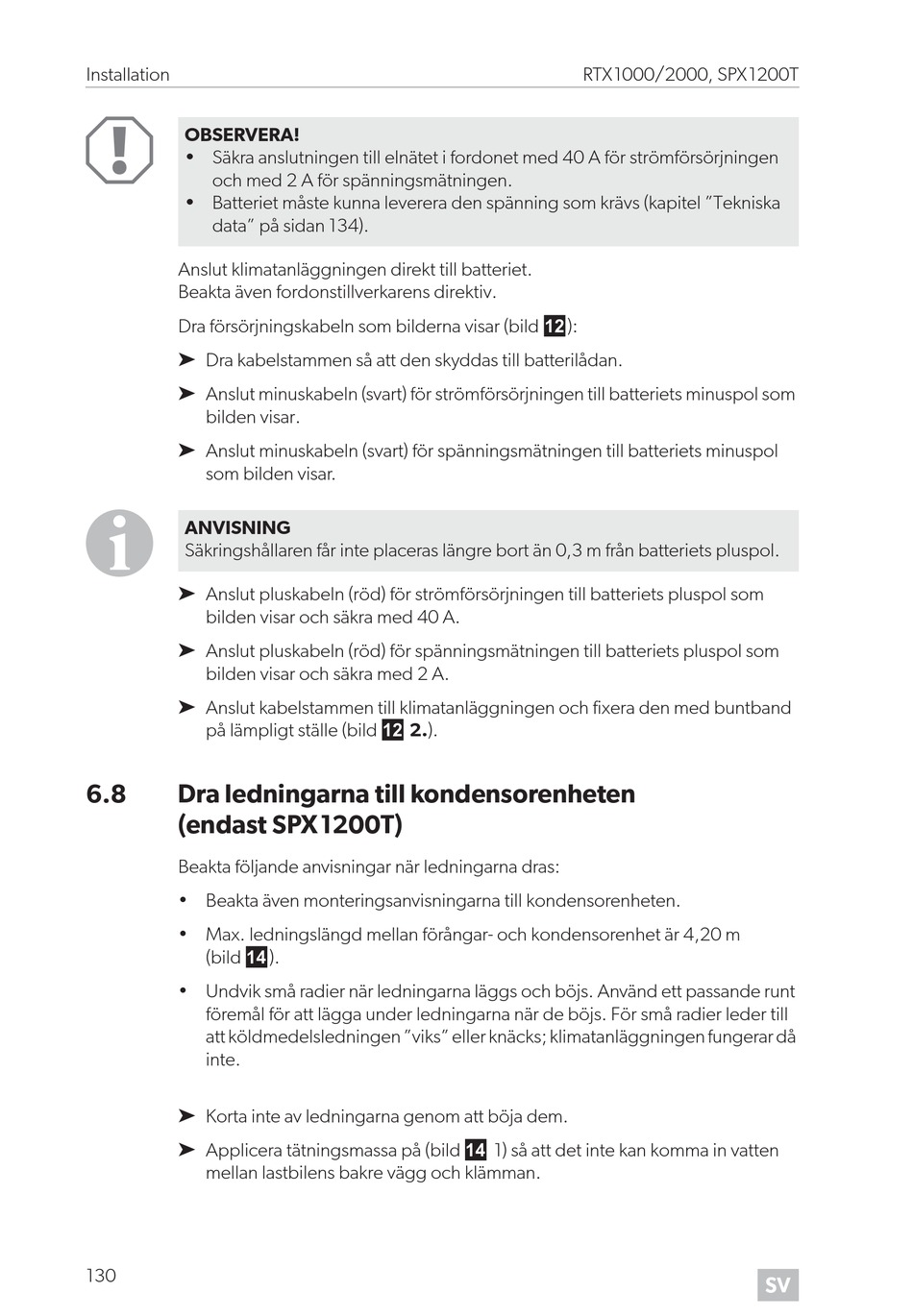

Installation
A
OBSERVERA!
• Säkra anslutningen till elnätet i fordonet med 40 A för strömförsörjningen
och med 2 A för spänningsmätningen.
• Batteriet måste kunna leverera den spänning som krävs (kapitel "Tekniska
data" på sidan 134).
Anslut klimatanläggningen direkt till batteriet.
Beakta även fordonstillverkarens direktiv.
Dra försörjningskabeln som bilderna visar (bild b):
➤ Dra kabelstammen så att den skyddas till batterilådan.
➤ Anslut minuskabeln (svart) för strömförsörjningen till batteriets minuspol som
bilden visar.
➤ Anslut minuskabeln (svart) för spänningsmätningen till batteriets minuspol
som bilden visar.
I
ANVISNING
Säkringshållaren får inte placeras längre bort än 0,3 m från batteriets pluspol.
➤ Anslut pluskabeln (röd) för strömförsörjningen till batteriets pluspol som
bilden visar och säkra med 40 A.
➤ Anslut pluskabeln (röd) för spänningsmätningen till batteriets pluspol som
bilden visar och säkra med 2 A.
➤ Anslut kabelstammen till klimatanläggningen och fixera den med buntband
på lämpligt ställe (bild b 2.).
6.8 Dra ledningarna till kondensorenheten
(endast SPX1200T)
Beakta följande anvisningar när ledningarna dras:
• Beakta även monteringsanvisningarna till kondensorenheten.
• Max. ledningslängd mellan förångar- och kondensorenhet är 4,20 m
(bild d).
• Undvik små radier när ledningarna läggs och böjs. Använd ett passande runt
föremål för att lägga under ledningarna när de böjs. För små radier leder till
att köldmedelsledningen "viks" eller knäcks; klimatanläggningen fungerar då
inte.
➤ Korta inte av ledningarna genom att böja dem.
➤ Applicera tätningsmassa på (bild d 1) så att det inte kan komma in vatten
mellan lastbilens bakre vägg och klämman.
