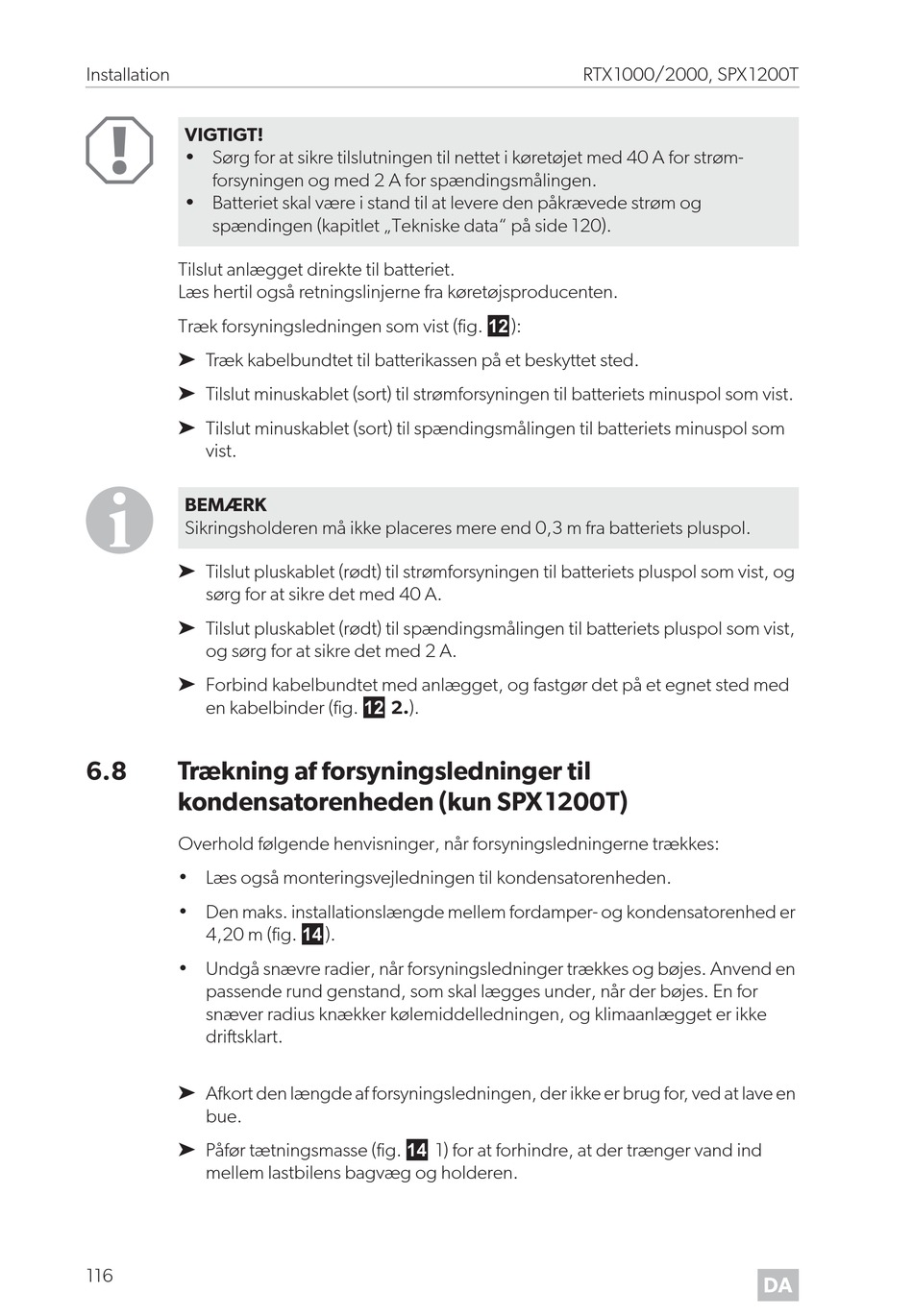

Installation
A
VIGTIGT!
• Sørg for at sikre tilslutningen til nettet i køretøjet med 40 A for strøm-
forsyningen og med 2 A for spændingsmålingen.
• Batteriet skal være i stand til at levere den påkrævede strøm og
spændingen (kapitlet „Tekniske data" på side 120).
Tilslut anlægget direkte til batteriet.
Læs hertil også retningslinjerne fra køretøjsproducenten.
Træk forsyningsledningen som vist (fig. b):
➤ Træk kabelbundtet til batterikassen på et beskyttet sted.
➤ Tilslut minuskablet (sort) til strømforsyningen til batteriets minuspol som vist.
➤ Tilslut minuskablet (sort) til spændingsmålingen til batteriets minuspol som
vist.
I
BEMÆRK
Sikringsholderen må ikke placeres mere end 0,3 m fra batteriets pluspol.
➤ Tilslut pluskablet (rødt) til strømforsyningen til batteriets pluspol som vist, og
sørg for at sikre det med 40 A.
➤ Tilslut pluskablet (rødt) til spændingsmålingen til batteriets pluspol som vist,
og sørg for at sikre det med 2 A.
➤ Forbind kabelbundtet med anlægget, og fastgør det på et egnet sted med
en kabelbinder (fig. b 2.).
6.8 Trækning af forsyningsledninger til
kondensatorenheden (kun SPX1200T)
Overhold følgende henvisninger, når forsyningsledningerne trækkes:
• Læs også monteringsvejledningen til kondensatorenheden.
• Den maks. installationslængde mellem fordamper- og kondensatorenhed er
4,20 m (fig. d).
• Undgå snævre radier, når forsyningsledninger trækkes og bøjes. Anvend en
passende rund genstand, som skal lægges under, når der bøjes. En for
snæver radius knækker kølemiddelledningen, og klimaanlægget er ikke
driftsklart.
➤ Afkort den længde af forsyningsledningen, der ikke er brug for, ved at lave en
bue.
➤ Påfør tætningsmasse (fig. d 1) for at forhindre, at der trænger vand ind
mellem lastbilens bagvæg og holderen.
