RTX1000/2000, SPX1200T

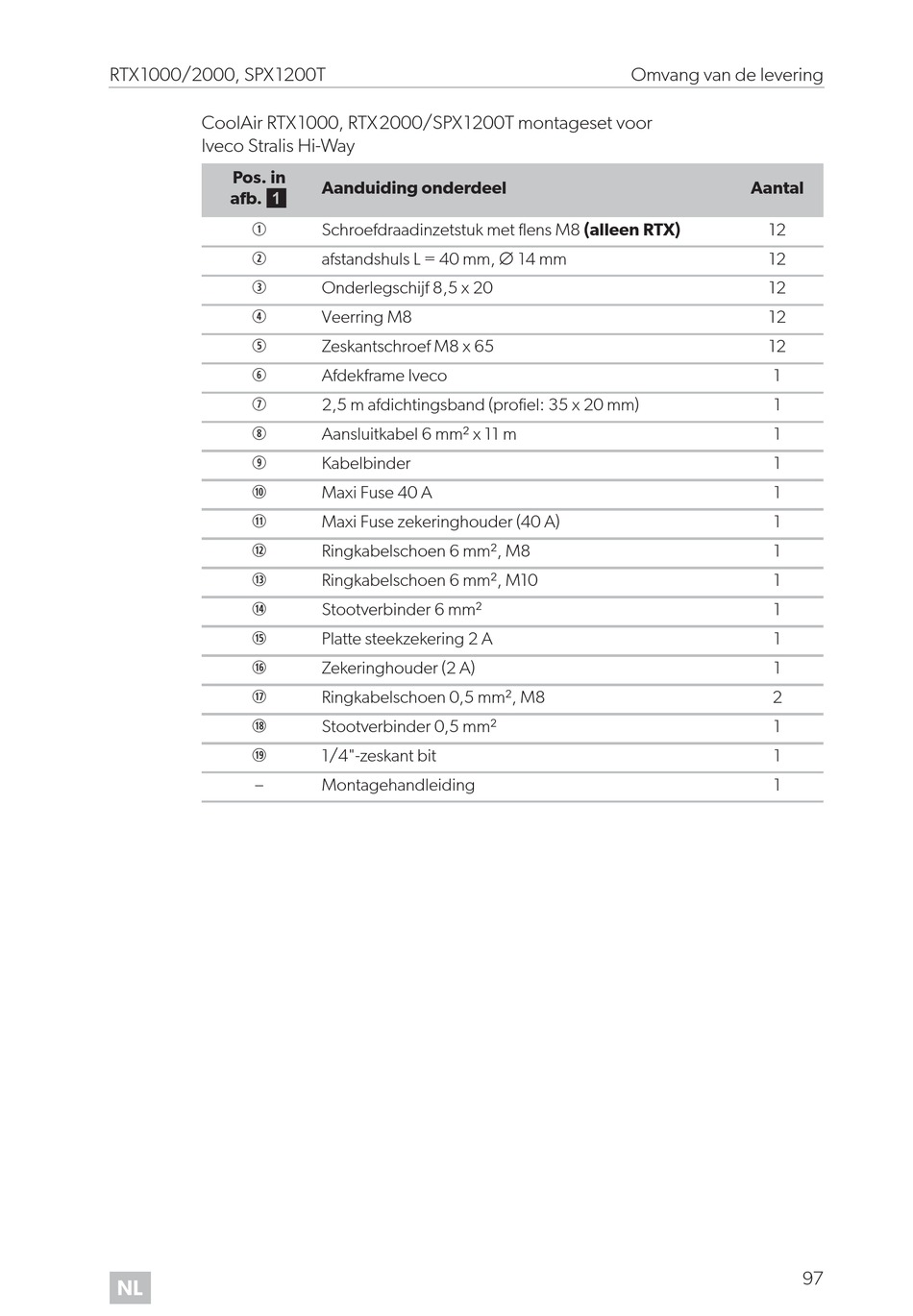

CoolAir RTX1000, RTX2000/SPX1200T montageset voor
lveco Stralis Hi-Way
Pos. in
afb. 1
–
NL
Aanduiding onderdeel
Schroefdraadinzetstuk met flens M8 (alleen RTX)
afstandshuls L = 40 mm, ∅ 14 mm
Onderlegschijf 8,5 x 20
Veerring M8
Zeskantschroef M8 x 65
Afdekframe Iveco
2,5 m afdichtingsband (profiel: 35 x 20 mm)
Aansluitkabel 6 mm² x 11 m
Kabelbinder
Maxi Fuse 40 A
Maxi Fuse zekeringhouder (40 A)
Ringkabelschoen 6 mm², M8
Ringkabelschoen 6 mm², M10
Stootverbinder 6 mm²
Platte steekzekering 2 A
Zekeringhouder (2 A)
Ringkabelschoen 0,5 mm², M8
Stootverbinder 0,5 mm²
1/4"-zeskant bit
Montagehandleiding
Omvang van de levering
Aantal
12
12
12
12
12
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
97
