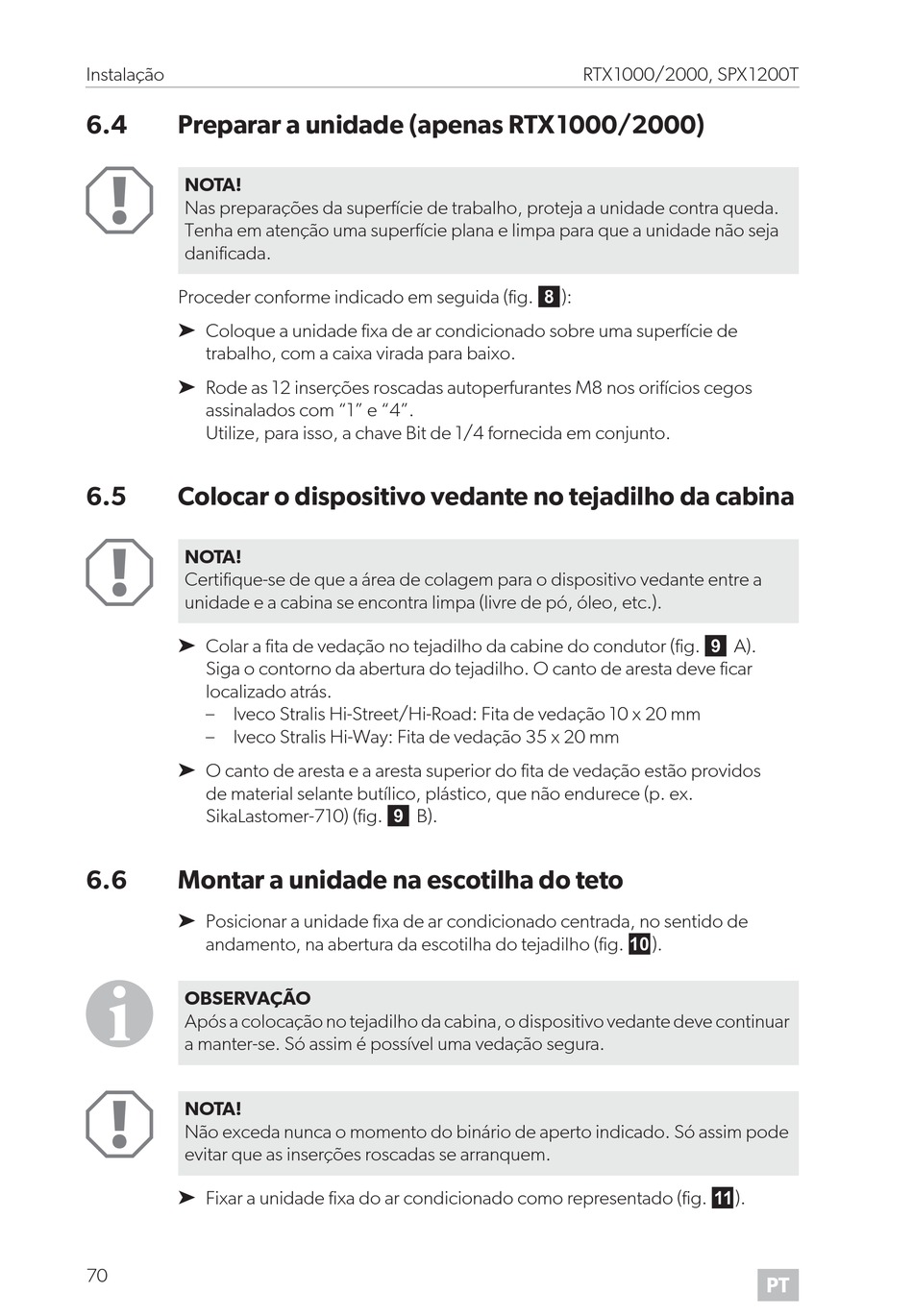

Instalação
6.4

Preparar a unidade (apenas RTX1000/2000)

A
NOTA!
Nas preparações da superfície de trabalho, proteja a unidade contra queda.
Tenha em atenção uma superfície plana e limpa para que a unidade não seja
danificada.
Proceder conforme indicado em seguida (fig. 8):
➤ Coloque a unidade fixa de ar condicionado sobre uma superfície de
trabalho, com a caixa virada para baixo.
➤ Rode as 12 inserções roscadas autoperfurantes M8 nos orifícios cegos
assinalados com "1" e "4".
Utilize, para isso, a chave Bit de 1/4 fornecida em conjunto.
6.5

Colocar o dispositivo vedante no tejadilho da cabina

A
NOTA!
Certifique-se de que a área de colagem para o dispositivo vedante entre a
unidade e a cabina se encontra limpa (livre de pó, óleo, etc.).
➤ Colar a fita de vedação no tejadilho da cabine do condutor (fig. 9 A).
Siga o contorno da abertura do tejadilho. O canto de aresta deve ficar
localizado atrás.
– lveco Stralis Hi-Street/Hi-Road: Fita de vedação 10 x 20 mm
– lveco Stralis Hi-Way: Fita de vedação 35 x 20 mm
➤ O canto de aresta e a aresta superior do fita de vedação estão providos
de material selante butílico, plástico, que não endurece (p. ex.
SikaLastomer-710) (fig. 9 B).
6.6

Montar a unidade na escotilha do teto

➤ Posicionar a unidade fixa de ar condicionado centrada, no sentido de
andamento, na abertura da escotilha do tejadilho (fig. 0).
I
OBSERVAÇÃO
Após a colocação no tejadilho da cabina, o dispositivo vedante deve continuar
a manter-se. Só assim é possível uma vedação segura.
A
NOTA!
Não exceda nunca o momento do binário de aperto indicado. Só assim pode
evitar que as inserções roscadas se arranquem.
➤ Fixar a unidade fixa do ar condicionado como representado (fig. a).
