Instalación

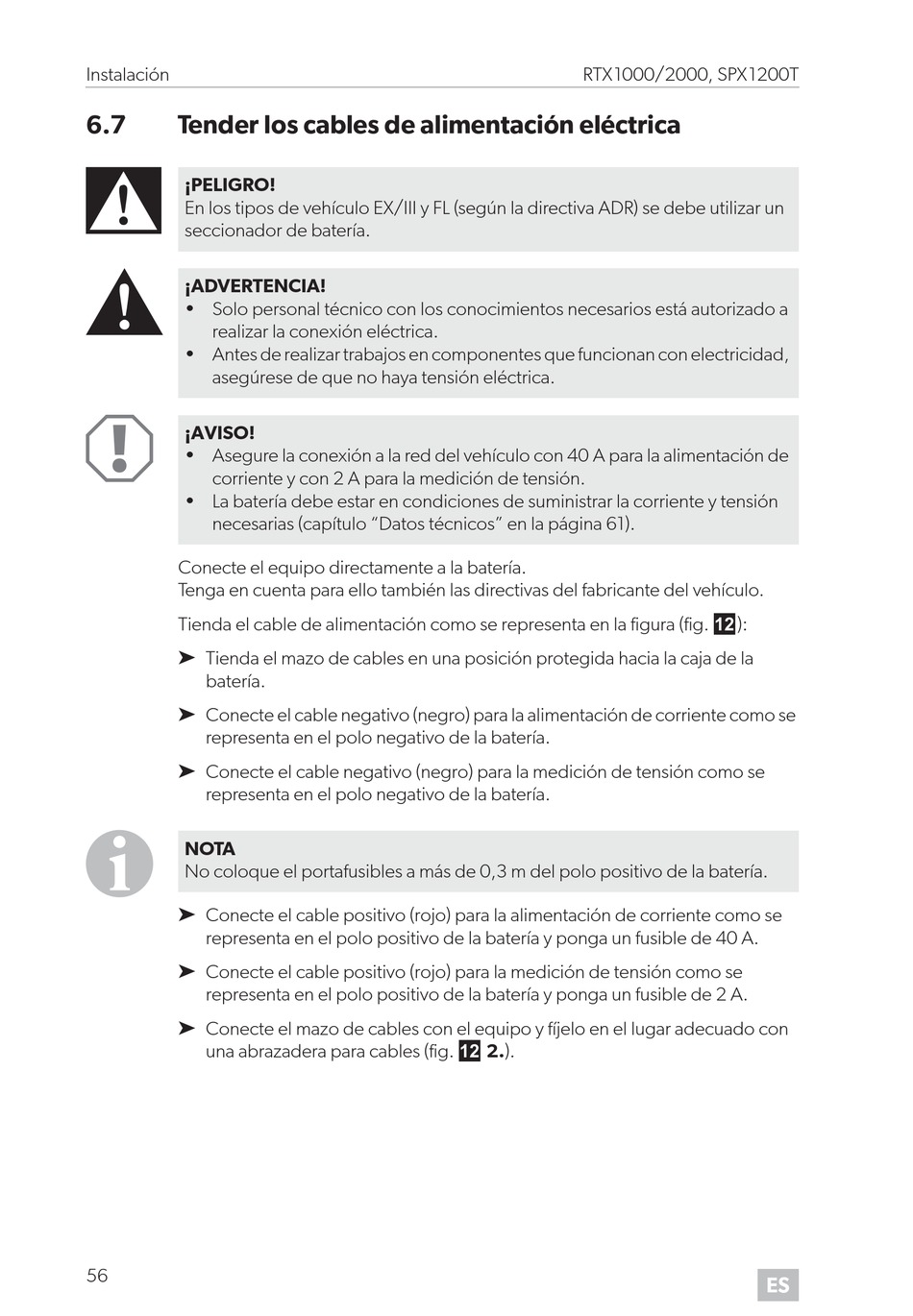

6.7 Tender los cables de alimentación eléctrica
D
¡PELIGRO!
En los tipos de vehículo EX/III y FL (según la directiva ADR) se debe utilizar un
seccionador de batería.
!
¡ADVERTENCIA!
• Solo personal técnico con los conocimientos necesarios está autorizado a
realizar la conexión eléctrica.
• Antes de realizar trabajos en componentes que funcionan con electricidad,
asegúrese de que no haya tensión eléctrica.
A
¡AVISO!
• Asegure la conexión a la red del vehículo con 40 A para la alimentación de
corriente y con 2 A para la medición de tensión.
• La batería debe estar en condiciones de suministrar la corriente y tensión
necesarias (capítulo "Datos técnicos" en la página 61).
Conecte el equipo directamente a la batería.
Tenga en cuenta para ello también las directivas del fabricante del vehículo.
Tienda el cable de alimentación como se representa en la figura (fig. b):
➤ Tienda el mazo de cables en una posición protegida hacia la caja de la
batería.
➤ Conecte el cable negativo (negro) para la alimentación de corriente como se
representa en el polo negativo de la batería.
➤ Conecte el cable negativo (negro) para la medición de tensión como se
representa en el polo negativo de la batería.
I
NOTA
No coloque el portafusibles a más de 0,3 m del polo positivo de la batería.
➤ Conecte el cable positivo (rojo) para la alimentación de corriente como se
representa en el polo positivo de la batería y ponga un fusible de 40 A.
➤ Conecte el cable positivo (rojo) para la medición de tensión como se
representa en el polo positivo de la batería y ponga un fusible de 2 A.
➤ Conecte el mazo de cables con el equipo y fíjelo en el lugar adecuado con
una abrazadera para cables (fig. b 2.).
