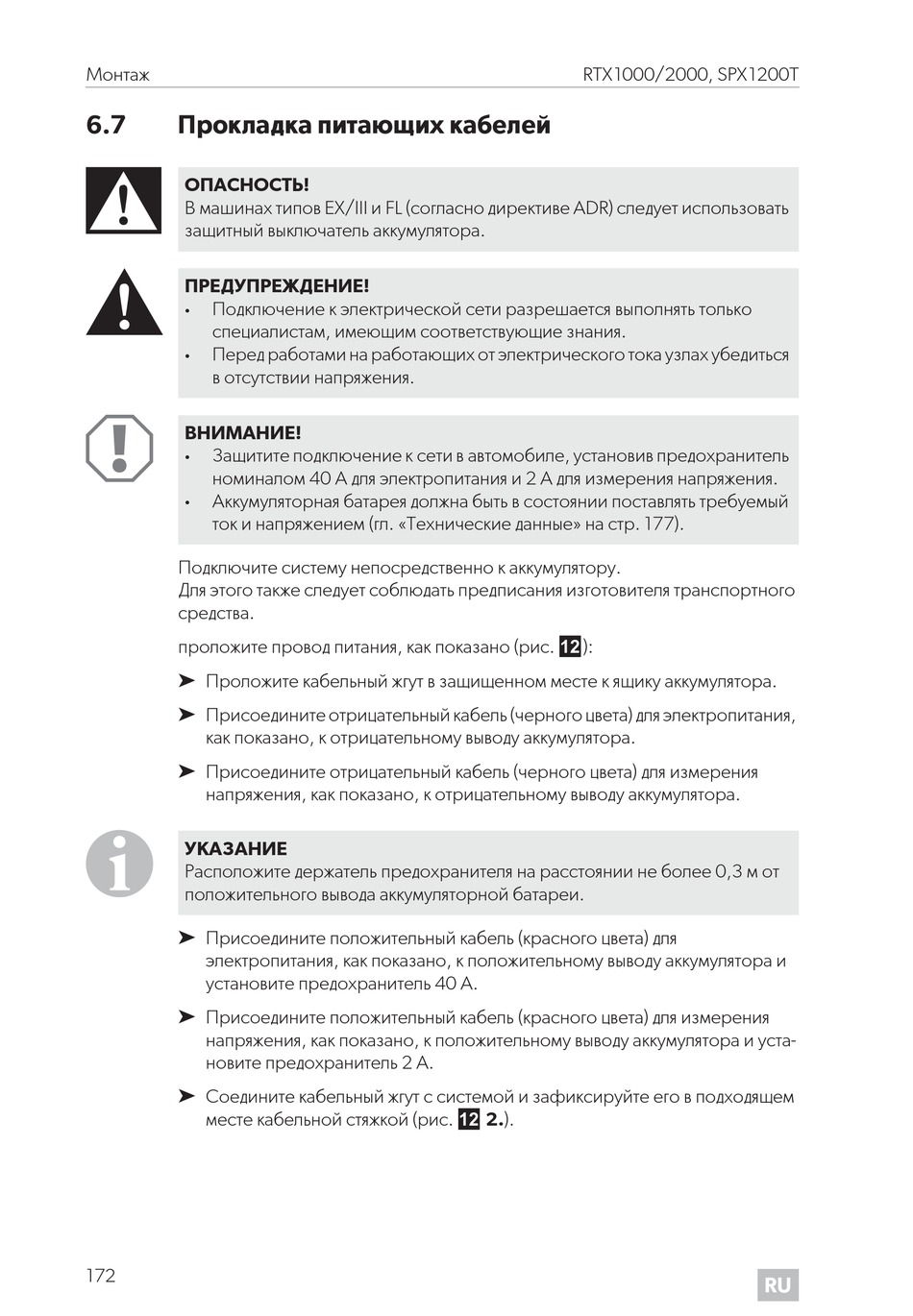

Монтаж
6.7 Прокладка питающих кабелей
D
ОПАСНОСТЬ!
В машинах типов EX/III и FL (согласно директиве ADR) следует использовать
защитный выключатель аккумулятора.
!
ПРЕДУПРЕЖДЕНИЕ!
Подключение к электрической сети разрешается выполнять только
специалистам, имеющим соответствующие знания.
Перед работами на работающих от электрического тока узлах убедиться
в отсутствии напряжения.
A
ВНИМАНИЕ!
Защитите подключение к сети в автомобиле, установив предохранитель
номиналом 40 A для электропитания и 2 А для измерения напряжения.
Аккумуляторная батарея должна быть в состоянии поставлять требуемый
ток и напряжением (гл. «Технические данные» на стр. 177).
Подключите систему непосредственно к аккумулятору.
Для этого также следует соблюдать предписания изготовителя транспортного
средства.
проложите провод питания, как показано (рис. b):
➤ Проложите кабельный жгут в защищенном месте к ящику аккумулятора.
➤ Присоедините отрицательный кабель (черного цвета) для электропитания,
как показано, к отрицательному выводу аккумулятора.
➤ Присоедините отрицательный кабель (черного цвета) для измерения
напряжения, как показано, к отрицательному выводу аккумулятора.
I
УКАЗАНИЕ
Расположите держатель предохранителя на расстоянии не более 0,3 м от
положительного вывода аккумуляторной батареи.
➤ Присоедините положительный кабель (красного цвета) для
электропитания, как показано, к положительному выводу аккумулятора и
установите предохранитель 40 А.
➤ Присоедините положительный кабель (красного цвета) для измерения
напряжения, как показано, к положительному выводу аккумулятора и уста-
новите предохранитель 2 А.
➤ Соедините кабельный жгут с системой и зафиксируйте его в подходящем
месте кабельной стяжкой (рис. b 2.).
